长虹欣锐MPL60D-16S6 120二合一板维修图解(一)

2020-8-22 12:14| 发布者: 南召修电视| 查看: 33| 评论: 0

摘要: 长虹公司开发的欣锐MPL60D16S6 120电源板是集开关电源和LED背光灯驱动电路为一体的二合一板,是四川长虹精密电子科技有限公司开发的长虹欣锐系列电源板之一,应用于长虹UD50C6000iD等大屏幕4K超清3D液晶彩电中。一. ...

长虹公司开发的欣锐MPL60D16S6 120电源板是集开关电源和LED背光灯驱动电路为一体的二合一板,是四川长虹精密电子科技有限公司开发的长虹欣锐系列电源板之一,应用于长虹UD50C6000iD等大屏幕4K超清3D液晶彩电中。

.电路工作原理

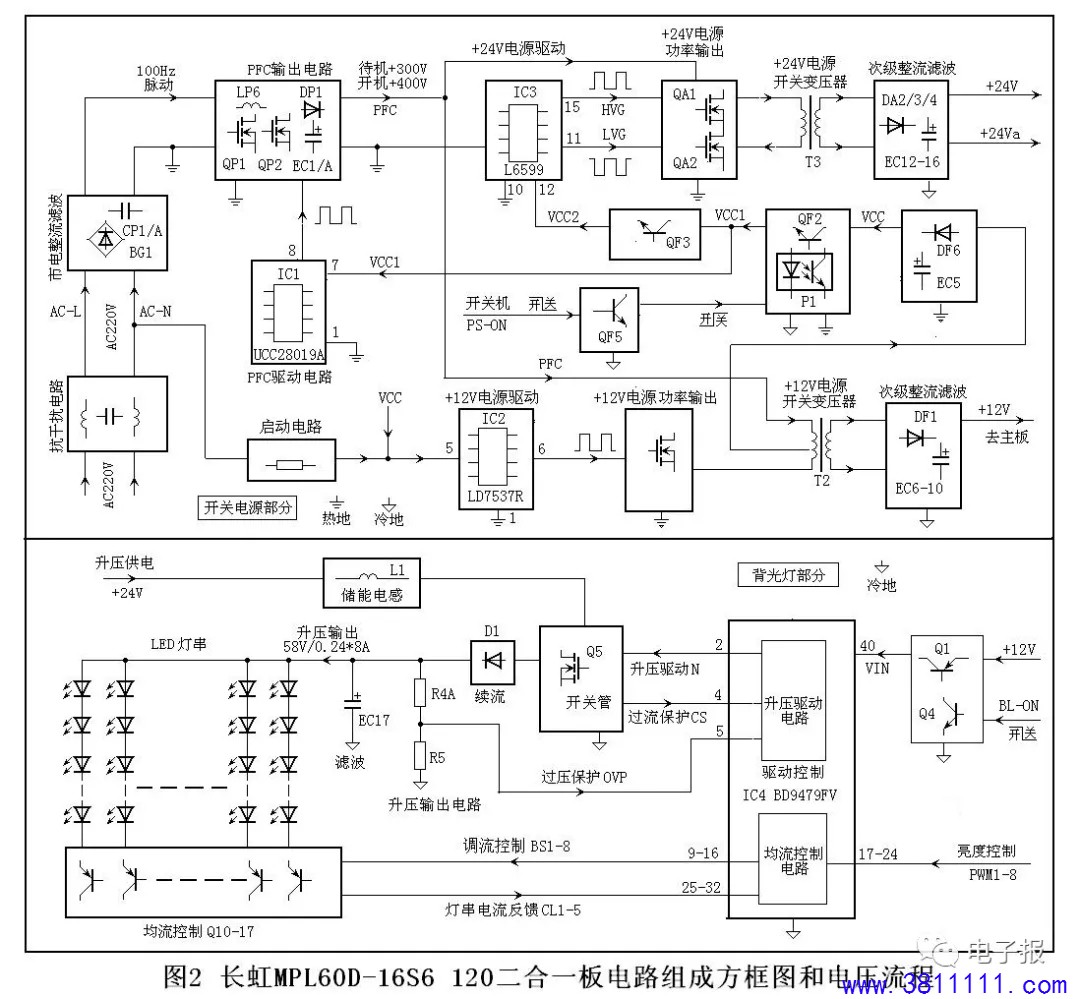

长虹欣锐MPL60D16S6 120二合一板的实物图解和工作原理见图1所示,电路组成方框图见图2所示,由开关电源电路和LED背光灯驱动电路两部分组成。




1.   开关电源工作原理

开关电源部分电路由4个单元电路组成:一是抗干扰和市电整流滤波电路,滤除市电干扰脉冲,并将AC220V市电整流滤波,形成100Hz脉动直流电压,送到PFC校正电路;二是由驱动电路IC1 (UCC28019A)MOSFET开关管QP1QP2,储能电感LP6,续流管DP1,滤波电容EC1/EC1A为核心组成的PFC电路。遥控开机后启动工作,将市电整流滤波后的电压和电流校正为同相位,并将供电电压提升到+400V,为+12V+24V开关电源供电;三是由驱动控制电路IC2(LD7537R)MOSFET开关管QF1、开关变压器T2、取样误差放大电路U1、稳压光耦P2等元件组成+12V开关电源,通电后即启动工作,将PFC电路待机时输出的+300V和开机后提供的+400V电压转换为+12V电压,向主电路板和背光灯电路供电;四是由振荡驱动电路IC3(L6599)和半桥式输出电路MODFET开关管QA1QA2、变压器T3、谐振电容CA5和取样误差放大电路U2、稳压光耦P4等元件组成的+24V开关电源,遥控开机后启动工作,将PFC电路提供的+400V电压转换为+24V+24Va电压,+24V为背光灯升压电路供电,+24Va电压为主板伴音功放电路供电。

有关开关电源的基本工作原理见图1所示,图1中未涵盖的开关机电路、保护电路工作原理如下:

1)开关机电路

开关机电路由QF5、光耦P1QF2QF3组成。采用控制PFC驱动电路IC1 (UCC28019A)+24V开关电源驱动电路IC3(L6599)VCC1VCC2供电的方式。通电后+12V开关电源首先工作,为主板提供+12V电压,同时产生VCC电压,+12V经主板DC-DC电压转换电路降压后,为主板控制系统供电,指示灯点亮,进入待机状态。

遥控开机时,主板控制系统送到电源板的开关机控制电压PS-ON为高电平,QF5导通,光耦P1导通,3-4脚内部光敏三极管的导通为QF2b极提供正向偏置电压,QF2导通,将+12V开关电源产生的VCC电压输出,产生VCC1电压,为PFC驱动电路IC1供电,PFC电路启动工作;同时VCC1电压经QF3输出VCC2电压,为+24V开关电源驱动电路IC2供电,+24V开关电源启动工作,输出+24V+24Va电压,为主板和背光灯板供电,整机进入开机状态。

 遥控关机时,PS-ON变为低电平,QF5、光耦P1截止,QF2也截止,切断了VCC1VCC2供电,PFC电路和+24V开关电源均停止工作,无+24V+24Va电压输出,只有+12V开关电源工作,维持主板的供电,整机进入待机状态。

2+12V过压保护电路

+12V过压保护电路由15V稳压管ZF2QF6组成,对稳压电路光耦P22脚电压进行控制。

+12V开关电源发生故障,输出电压过高,达到+15V以上时,将15V稳压管ZF2击穿,迫使QF6导通,将+12V开关电源稳压电路光耦P22脚电压拉低,导通程度增加,电流增大,将驱动电路IC22脚电压拉低,经IC2内部控制6脚输出的激励脉冲变窄,开关管QF1导通时间变短,+12V开关电源输出电压降低;过压严重时,IC2切断6脚激励脉冲,+12V开关电源停止工作。

3)开关管QF1过流保护电路

IC24脚内设电流检测电路,通过RF32外接开关管QF1S极。当QF1电流过大时,S极电流在S极电阻上的压降会随之升高,加到IC24脚电压升高,当4脚电压达到设定保护值时,经内部电路比较控制后,关断IC26脚激励脉冲输出,MOSFET开关管QF1截止,以防过电流热击穿MOSFET功率管。

4+24V过压保护电路

+24V过压保护电路由27V稳压管ZA1和光耦P3组成,对驱动电路IC3(L6599)8脚电压进行控制。

IC3(L6599)8脚为过压过流保护输入和闭锁式驱动关闭控制端,半桥式输出端电流在RA24两端形成的取样电压,经过DA5RA23反馈到8脚,8脚内部电路根据反馈电流的大小,对输出激励脉冲进行调整和控制。

+24V开关电源发生故障,输出电压过高,达到+27V以上时,将27V稳压管ZA1击穿,迫使光耦P3导通,其3-4脚之间的光敏三极管导通后,将VCC2电压通过光耦、电阻RA42IC38脚注入高电平,IC3根据注入电压的高低,对输出激励脉冲进行调整,将输出电压降下来,严重时切断激励脉冲输出,+24V开关电源停止工作。

(未完待续)
