长虹KFR-28变频空调器室外机控制板电路原理分析。

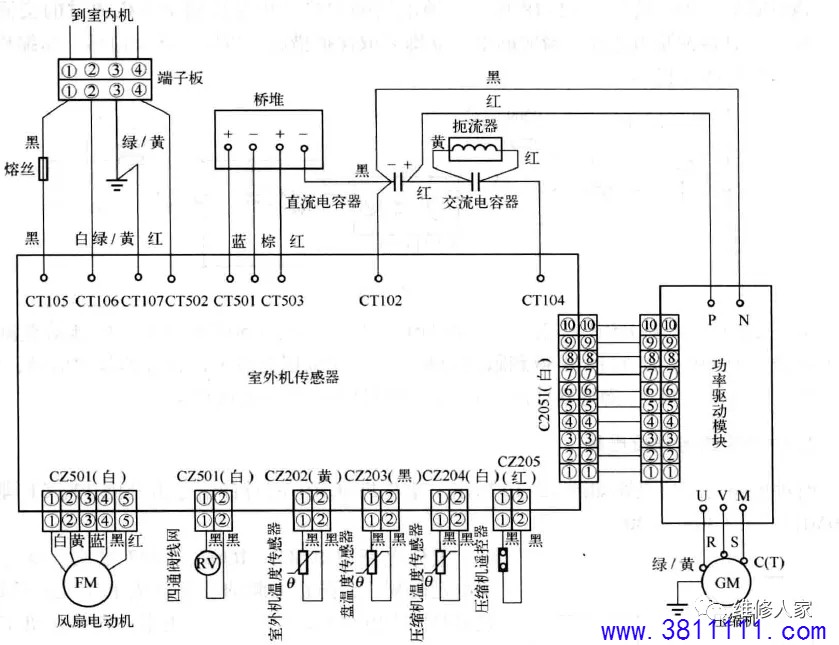

长虹KFR-28GW/BP (BMP)室外机电气接线图如下图所示：

1、电源监视电路

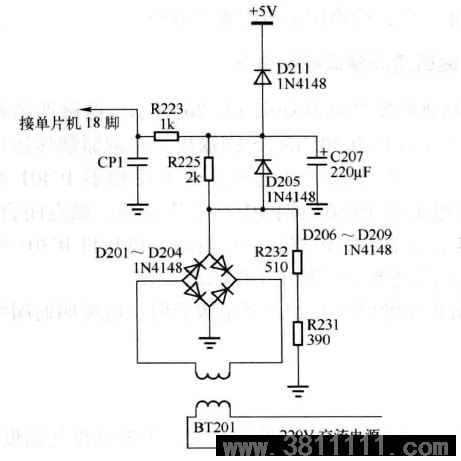

过流检测电路如下图所示。过流检测电路的主要作用是检测室外压缩机的供电电流，当压缩机电流过大时进行保护，以防止因电流过大而损坏压缩机。

单片机的18脚电压大于3. 8V时，实时过流保护，压缩机再次启动时，需3min保护。应当注意：当检测电路开路时，使电流为零，电路不进行故障判断。

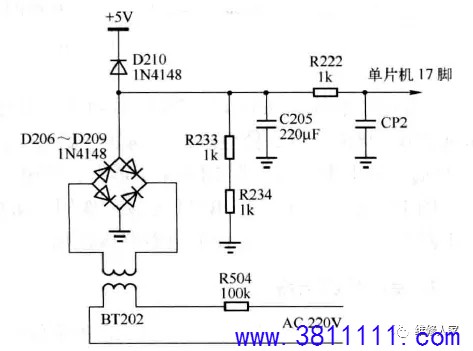

过、欠压保护电路如下图所示：

该电路的主要作用是检测电源电压情况，该机的正常电压是160~242V,报警电压范围为126〜263V,当电压低于126V时欠压电压保护，当电压高于260V时过压保护，这时，停止压缩机工作，并在室内显示过、欠压故障。

交流220V电压经电阻R504、电压互感器BT202降压、全波整流、RC滤波取得直流电压。最后，在取样电阻上得到电压信号送至单片机的17脚。电路上的D206〜D209的作用是整流，D210的作用是钳位使D210正极电压低于5.7V,起到保护单片机的作用，C205将直流电滤波，R222作为取样电阻，电容CP2的作用是滤除高频噪声干扰。

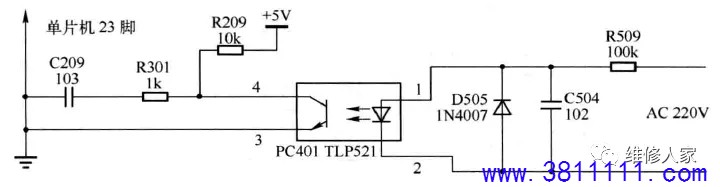

瞬时断电保护电路如下图所示。该电路的主要作用是检测室外机通过的交流电源是否正常，针对各种原因造成的瞬时断电，立即采取保护措施，以防再次来电后，压缩机频繁启停，对压缩机造成损坏。

交流220V经电阻R509限流、二极管D505半波整流、C504滤波得到的脉动直流电进入光电耦合器PC401,使TLP521得到脉动触发，这时光电耦合器3脚也得到脉动信号，经C209 整形滤波，在单片机23脚得到脉冲信号，以判断是否发生了瞬时断电。

2.时钟电路与复位电路

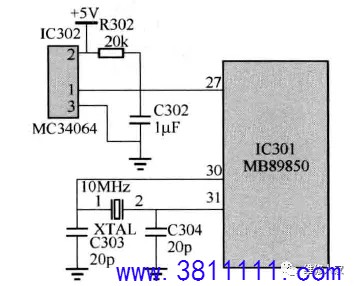

时钟电路与复位电路如下图所示。单片机IC301的时钟信号由外围30、31脚的晶振(10MHz)及C303、C304 等组成。

复位电路由IC302、R302、C302组成。该电路采用上电延时复位，防止电源的波动造成单片机的频繁复位， 延时时间由电容C302的容量所决定；在单片机工作过程中，实时检测其工作电源（+5V）, 一旦工作电源低于 4.6V,复位集成电路IC302的1脚就输岀一个低电平，使单片机停止工作，待再次上电时重新复位。

3.电磁四通阀驱动控制电路

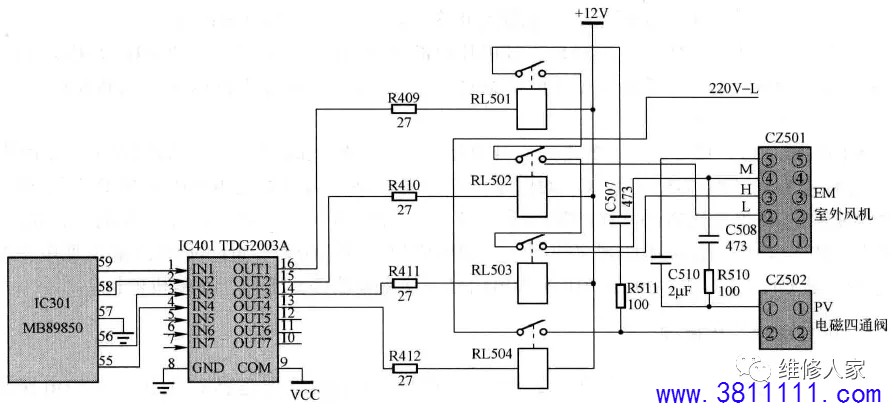

电磁四通阀控制电路如下图所示。电磁四通阀控制信号由单片机IC301的55脚输出，空调器制热运行时，单片机的55脚输出高电平，送至反相器IC401的4脚，经电平转换后从其13脚输出低电平，使继电器RL504线圈中有电流流过，触点闭合, 接通220V交流电源，使电磁四通阀处于制热工作状态；空调器制冷运行时，单片机IC301的 55脚输出低电平，继电器RL504不通电，使电磁四通阀处于制冷工作状态。

上图中的C507、R511起保护作用，防止在继电器RL504通电吸合时，电磁四通阀线圈电路中瞬时引起高压，使继电器造成损坏。

4.温度检测电路

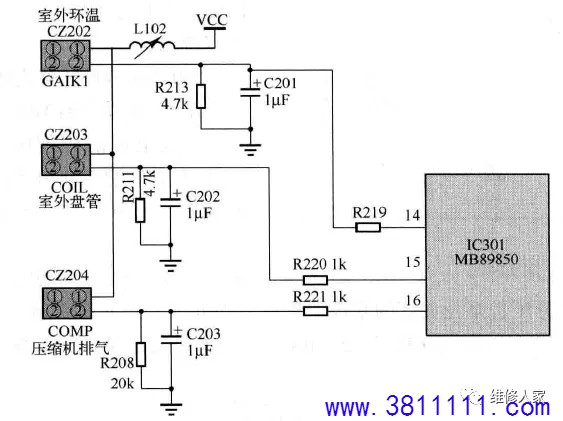

温度检测电路如下图所示。它主要包括室外环境温度、盘管温度、压缩机排气温度、 压缩机过热保护等。

室外环境温度传感器与R213串联，接在+5V电源上。当室外环境温度发生变化时，该传感器阻值也发生变化，R213的电压也发生变化。该电压经R219送至单片机的14脚，经单片机内部处理后，再通过单片机输出控制指令。

室外盘管温度传感器与R211串联，接在+5V电源上。同理，当室外盘管温度发生变化时, 比较电压送至单片机的15脚，再通过单片机输出控制指令，控制室内外风机和压缩机的运转。

压缩机排气温度传感器与R208串联，接在+5V电源上。同理，当压缩机排气温度发生变化时，比较电压送至单片机的16脚，再通过单片机输出控制指令，控制压缩机的运转。

5.室外风机控制电路

室外风机控制电路可以控制室外风机转速，有高、中、低三挡，由单片机IC301的56、58、59脚及IC401和继电器RL501、RL502、RL503组成。单片机输岀的控制信号经IC401反相器放大后控制继电器RL501、RL502、RL503。通过继电器的自锁控制，达到调节外风机的转速的目的。

6.功率模块驱动电路

变频空调器的一个最重要的特点就是改变电源的频率来对电动机进行调速。长虹KFR -28GW/BP空调器采用的是PM20CTM060功率模块，它的作用是将滤波后的直流电变成可变的三相交流电功率模块驱动控制电路。

本机功率模块的工作电压控制是通过单片机的54脚输出的高电平经IC401反相放大后控 制继电器RL505。当后级模块处于保护状态时，单片机的54脚输出低电平，切断模块工作电源，以保护模块不被损坏。

Ml的14、13、12、8、5、2共六个引脚分别为功率模块的六个基极的控制脚，六个引脚分别受G2、G3、G4、G5、G6、G7的控制，六个光电耦合器分别受IC301输出的六组SPWM信号的控制。在单片机内部程序的控制下，14、13、12、8、5、2脚交替输出低电平，从而实现对压缩机电动机工作电源的频率控制。当功率模块出现故障时，Ml的15脚输出低电平时, 光电耦合器G1导通，单片机IC301无输出信号，功率模块停止工作，压缩机停机。

7.电源电路工作原理

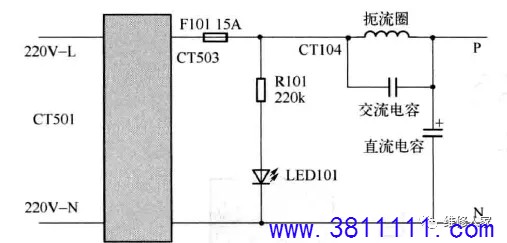

电源输入电路原理图如下图所示。电源输入电路主要包括抗干扰、保护电路等。Z101、Z102共同组成了防雷电保护电路；C104、L101、C105、C106、C107 组成的双 II形双向电磁干扰滤波器（该图中的部分元器件没有画出）。

220市电经桥式整流器整流、直流电容滤 波，在P、N端得到310V左右的直流电压。

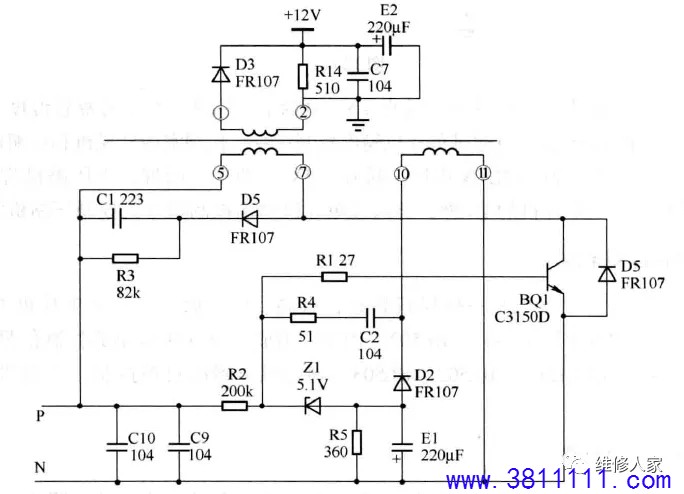

开关电源的原理图如下图所示。310V左右的直流电压经P、N端输入，在电容C9、C10滤波。该直流电压通过开关变压器的⑤、⑦绕组，直接加到开关管 BQ1的集电极上；同时，310V直流电压,经启动电阻R2、R1分压送至开关管的基极，提供启动电压。开关管启动后，各绕组就有电压 产生，反馈绕组⑩、⑪产生的电动势经C2、R4反馈至开关管的基极，以维持振荡正常工作。

开关电路正常工作后，储能变压器输出脉冲电压，⑫、⑬，⑭、⑮，⑯、⑰，⑱、⑲脚绕组的感应电动势分别经D7、D6、D5、D4整流（该部分元件图中没有画出），E3、E4、E5、E6滤波后得到+12V的直流电压，为逆变器模块提供工作电源。绕组①、②间的感应电动势经D3整流、E2滤波后得到+12V左右直流电压，为反相器、 继电器提供工作电源。从功率模块上的开关电源提供的另一路直流12V经V101（7805）稳压 后产生+5V电压，为复位电路、温度取样电路等提供工作电源（图中没有画出这部分）。
