美的家用变频空调P6、P7、P9、PA、Pd故障检修方法。

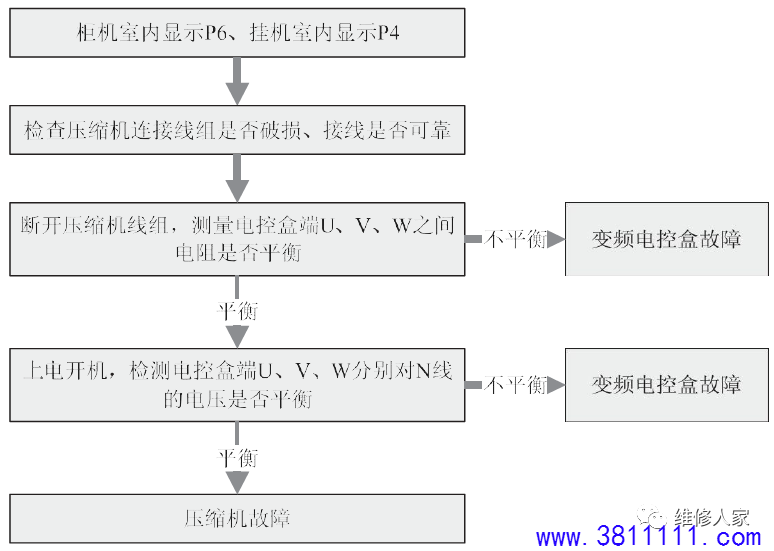

一、P6，直流变频压缩机位置保护

故障范围：变频室外电控盒、压缩机连接线组、变频压缩机

故障检测方法见下图：

1、检查压缩机连接线组是否已插好，压缩机连接线组与变频室外电控盒U、V、W接线端子以及压缩机接线端子之间接线是否正确；同时检査压缩机连接线组是否与铜管之间存在摩擦，且将连接线组外皮磨破；如果存在上述情况则需要进行对应调整及对线组进行更换处理；

2、拔掉压缩机连接线组，用万用表检测压缩机端U、V、W两两之间的电阻，若电阻明显不平衡，则可判定为压缩机故障；需要更换处理；

3、用万用表检测变频室外电控盒端U、V、W之间的电阻，若电阻不平衡，则说明是变频室外屯控盒故障，需对应更换处理；

4、如变频室外电控盒及压缩机连接线组都检査无问题，则可判定为变频压缩机故障， 需对应更换处理；

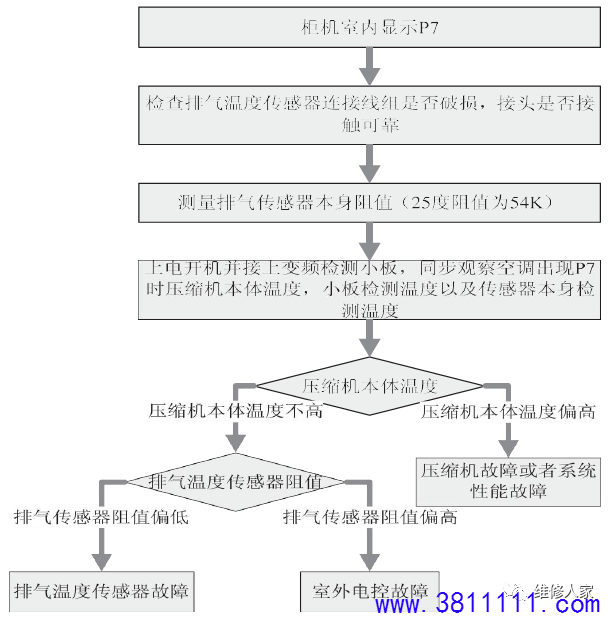

二、P7室外排气温度过高保护关压缩机

故障范围：排气温度传感器、变频室外电控盒、性能系统、变频压缩机

故障检测方法见图：

1、检查排气温度传感器连接线组是否破损，排气温度传感器与变频室外电控盒之间的连接是否可靠，如有问题需耍进行对应调整及更换；

2、将排气温度传感器放置到常温检测，检测传感器阻值(25°C情况下传感器阻值为54K)；若传感器阻值明显异常，则需要对传感器进行更换处理;

3、上电开机，同时在室外机接上变频检测小板：观察系统出现P7故障时，压缩机本体温度及传感器阻值;若压缩机本体温度不高，但排气温度传感器阻值明显偏低则为排气温度传感器故障，需耍更换处理；若压缩机本体温度不高且排气温度传感器阻值也处于正常状态，但是使用变频检测小板检测出的排气温度过髙，则说明变频室外电控盒存在故障，需要对应更换处理；

4、若压缩机本体温度偏高，则需要检查变频性能系统是否存在脏堵，系统是否缺少冷媒，进出风口是否存在脏堵，系统散热是否良好等情况,如有则进行对应调整：否则需要检査变频压缩机是否存在故障，需进行对应更换处理；

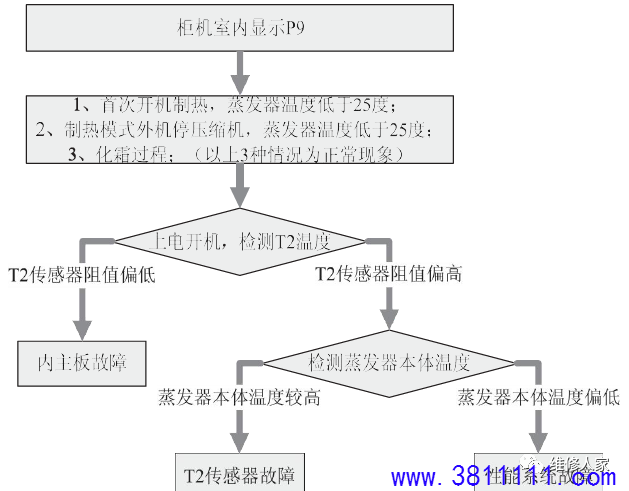

三、P9防冷风模式

故障范围：T2蒸发器温度传感器、室内电控、性能系统、正常现象

故障检测方法见图：

1、同时按压面板上的模式和辅助功能按键，进入空调试运行功能,然后按压上调或者下调按键，查询空调T2温度数值；

2、若査询T2传感器温度值在25℃以上，但空调仍报P9防冷风保护,则可判定为室内电控故障，需要更换室内电控主板；

3、若査询T2传感器温度数值在25℃以下，用于感觉蒸发器温度；若蒸发器温度数值明显偏高，则可判定为T2传感器故障,需要对应更换处理;

4、若T2传感器温度数值与蒸发器温度都很低，则需要重点检査空调制热系统是否存在缺少冷媒，系统是否堵，进出风门是否存在脏堵等故障；

5、以下几种怡况属于正常现象，需要对用户进行解释处理：

① 首次开机制热5分钟内,室内机蒸发器温度较低，空调出现P9,防止空调吹冷风；

② 制热时，变频外机停压缩机，室内蒸发器温度下降到25℃以下，空调出现P9防冷风保护；

③ 化霜过程中出现P9及化霜刚结束出现P9保护；

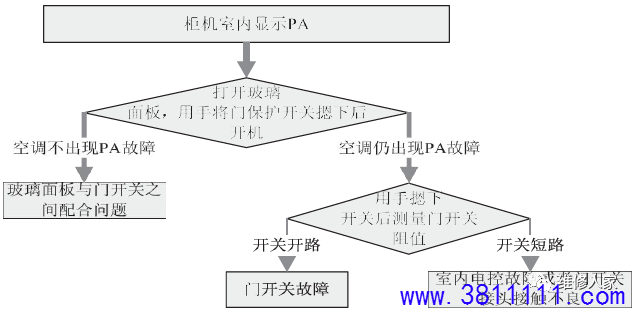

四、PA玻璃门机型柜机门格栅保护

故障范围：玻璃门、格栅门按键保护开关、室内电控

故障检测方法见图：

1、打开柜机玻璃门,用手按住玻璃门后面的格栅按键保护开关：若故障消失,则重点检査玻璃门后面的面板支架与格栅门按键保护开关之间是否配合较好，若面板支架行程较短, 则需要更换对应玻璃门或者在面板支架上粘贴一块贴片用以増加面板之间的行程；

2、若用手按住格栅按键保护开关,故障仍不消失；则需要将格栅保护开关插子从室内电控板上拔下，用手按住开关后用万用表检测格栅保护开关插子位置是否处于短路状态，若开关为短路，则说明室内电控存在故障，需更换处理；若开关仍为幵路，则说明格栅按键保护开关存在故障，需要更换处理；

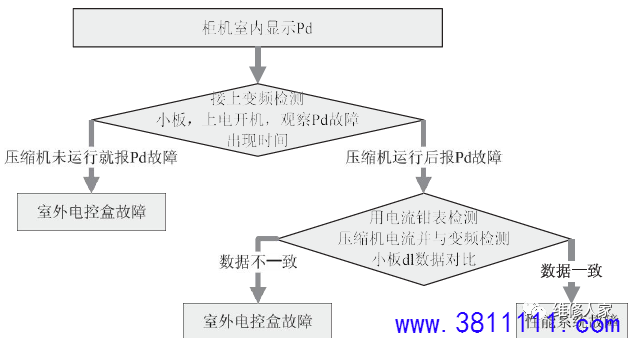

五、Pd 电流保护

故障范围：变频室外电控、性能系统、变频压缩机

故障检测方法见下图：

1、接上变频检测小板，上电开机，若压缩机还未启动的情况下变频检测小板就出现 Pd电流保护故障，则可判定为变频室外电控盒故障，需对应更换处理；

2、将电流钳表接到穿过电流互感器的N线上，上电开机；同时使用变频检测小板査询 系统dl数值，并与电流钳表检测电流进行比较，若一者差别较大，则说明为变频室外电控盒 存在故障，需要进行对应更换处理；

3、若变频检测小板检测电流数值与电流钳表检测电流数值一致，则需要重点检吏变频 压缩机是否存在故障，变频性能系统是否存在脏堵，系统是否缺少冷媒，空调进出风口是否 存在脏堵，空调散热是否良好等问题：

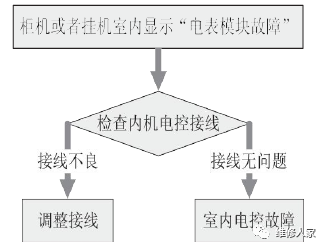

六、柜机室内显示“电表模块故障”

故障范围:变频室内电控接线、变频室内电控

故障检测方法见下图：

1、检査空调内机电控与电表模块之间接线是杏接触良好；如有问题，则需要进行调整；

2、如调整接线后还是出现故障，则更换室内电控主板。
