美的家用变频空调室外通用电控盒介绍

变频空调室外压缩机及其他室外负载的驱动是由变频室外电控盒中的参数进行控制的，不同压缩机及不同负裁之间的驱动参数是不一致,故变频空调室外电控盒的维修必须要求新申请的变频室外电控盒参数必须与原压缩机及外机负载保持一致，不得随便对压缩机及电控参数进行匹配；为降低售后维修人员维修难度及提高美的家用变频空调维修便利性，特推出变频宰外通用电控盒电控盒,具体介绍如下：

一、第一代变频分体室外通用电控盒（编码：2013372SH002）介绍

1、产品外观及接线端子介绍

2、使用前检査内容

（1）机型：机型必须为23、26、32、35变频机中的一款；

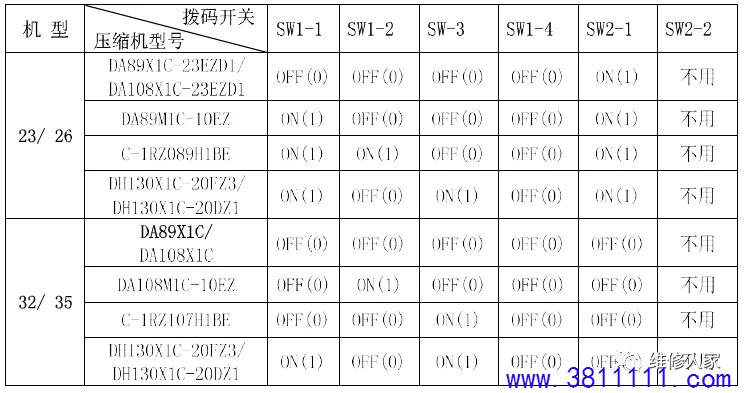

（2）压缩机：使用第一代变频分体室外通用电控盒之前，必须确认故障外机使用压缩机型号是否在电控盒边上粘贴的压缩机型号对照表中，如不包含在此表中，则不能使用第一代变频分体室外通川电控盒；具体对照表如下表：

注：

①变频室外压缩机型号识别方式有以下二种方法：

A、变频室外机大把手位置粘贴有变频室外机信息中包含变频外机使用压缩机型号信息；

B、变频室外电控盒中代号标识后面有该电控盒匹配压缩机型号信息；

C、变频分体室外机使用的压缩机实物；

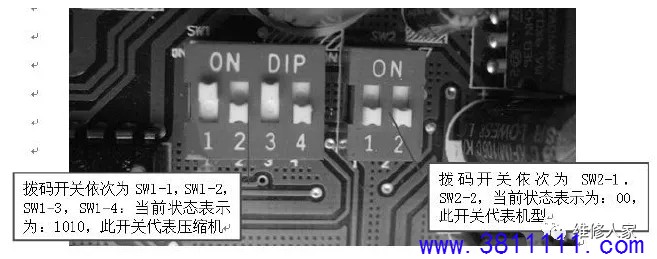

②变频室外电控盒拨码开关拨码方式说明：

拨码开关选择上方即靠近英文字母端表示为“0”

（3）电抗器及配套电容：

第一代变频分体室外电控盒使用电抗器必须为R8525（AL）,其并联电容必须为6UF/450VAC交流电容；如外机使用电抗器或电容不一致，则要进行对应的更换处理；

3、第一代变频分体室外通用电控盒使用原则

（1）压缩机匹配原则：使用第一代变频分体室外通用电控盒之前必须仔细核对变频外机使用的压缩机型号，根据变频室外通用电控盒上的匹配表格对拨码开关SW1进行选择；

（2）机型匹配原则：使用第一代变频分体室外通用电控盒之前需确认维修变频外机的型号，根据型号对拨码开关SW2进行选择；

（3）先选择后上电原则：使用第一代变频分体室外通用电控盒必须先确认压缩机型号及机型，并根据压缩机型号及机型对拨码开关选择及确认后方可上电试机；不得出现上电后发现外机不启动再根据压缩机及外机型号对拨码开关进行选择的情况。在正常情况下，变频室外电控盒上的黄色故障指示灯LED1为每2秒闪一次，慢闪；若电控盒中拨码开关SW1、SW2的6个选择开关与当前机型使用的压缩机型号或者机型不匹配时，黄色故障指示灯LED1将每秒闪烁2.5次，快闪，以此作为提示，同时压缩机不能正常开启；此时需要将空调器整机断电，重新检査确认外机型号及使用的压缩机是否与拨码开关的选择是否一致。

二、51变频柜机室外通用电控盒（编码：2033481SH001）介绍

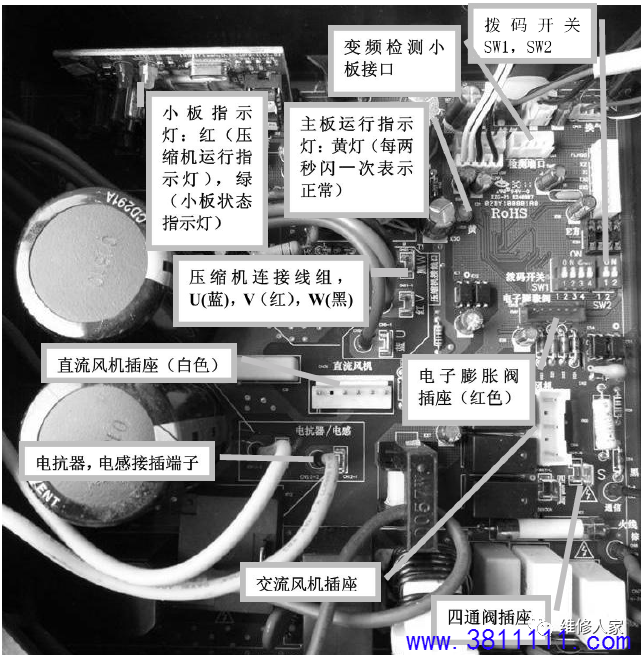

1、产品外观及接线端子介绍

2、使用前检査内容：

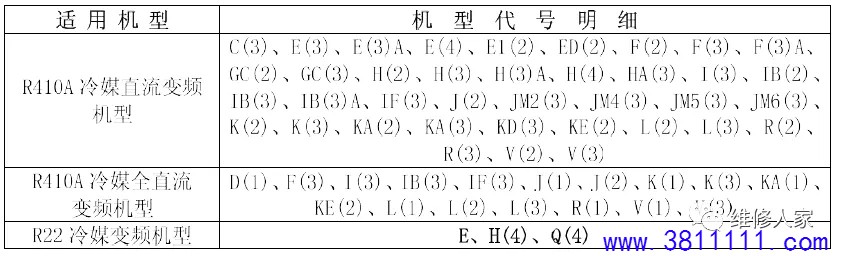

（1）适用机型:51变频柜机室外通用电控盒适用机型如下表;

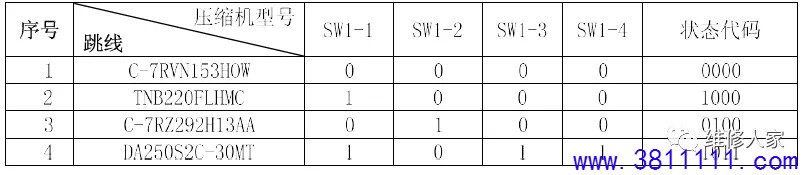

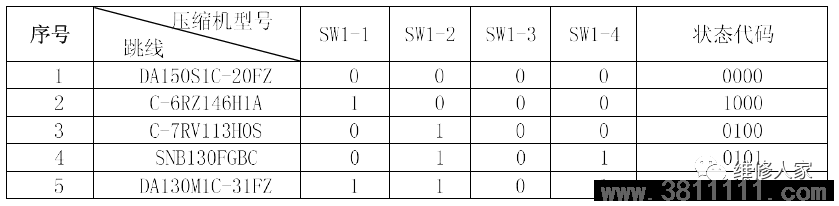

(2)压缩机：51变频柜机室外通用电控盒适用压缩机如下表所示:

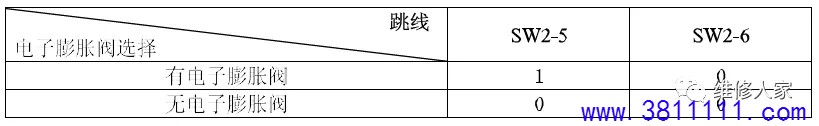

(3)电于膨胀阀：使用51变频室外通用电控盒之前需重点确认故障机是否使用电子膨胀阀，并对对应拨码开关进行选择，其对应关系如下表所小：

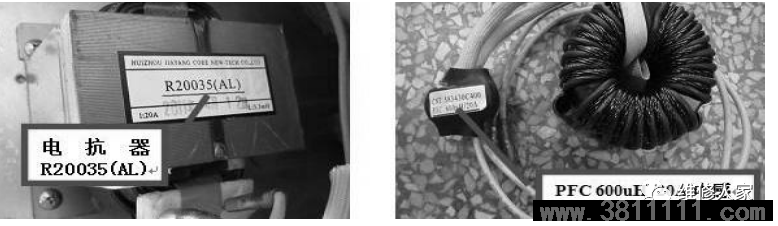

(4) 电抗器/电感:本通用电控盒适用电抗器或电感必须为电抗器R20035 (AL)(编码:202301000903)或电感HPFC-20A-600UH-FJ〔编码:202301000914)中的一种；更换本通用电控盒时清仔细检査机器匹配的电抗器或电感是有一致，如不一致则需更进行更换。

3、51变频柜机室外通用电控侖使用原则

(1)压缩机匹配原则：使用本51变频柜机室外通用电控盒之前必须仔细核实变频外机使用的压缩机型号，根据变频室外通用电控盒上的匹配原则对照表对拨码开关SW1进行选择;

(2)电子膨胀阀匹配原则：使用本电控盒之前需确认要维修变频外机节流装置是否使用电子膨胀阀，根据具体使用情况对拨码开关SW2进行选择；如当前维修机型使用毛细管节流, 无电子膨胀阀，则拨码开关SW2需选择状态为00；如当前维修机型便用电子膨胀阀行流，则拨码开关SW2对应选择状态为10；

(3)先选择后上电原则：使用本变频通用电控盒必须先确认压缩机型号及机型，并根据压缩机型号及机型对拨码开关选择及确认后方可上电试机；不得出现上电后发现外机不启动再根据压缩机及电了膨胀阀对拨码开关进行选择的情况；

上电后注意观察本变频通用电控盒中黄灯、绿灯、红灯的闪烁情况：正常为2秒闪一次; 若出现快闪即每秒闪2次的情况，则说明拨码开关选择错误；需对整机断电，重新检査外机压缩机、电于膨胀阀、电抗器或电感的使用情况，并对拨码开关重新选择后再上电试机。具体故障情况如下：

① 红灯灭，绿灯快闪，变频空调检测仪显示显示E51,说明压缩机型号选择与拨码开关选择不一致；

② 黄灯快闪，变频空调检测仪显示E35,说明拨码开关选择存在电子膨胀阀，但是通用电控盒中没接回气温度传感器。

三、72变频外机室外通用电控盒(编码：2033483SH002)介绍

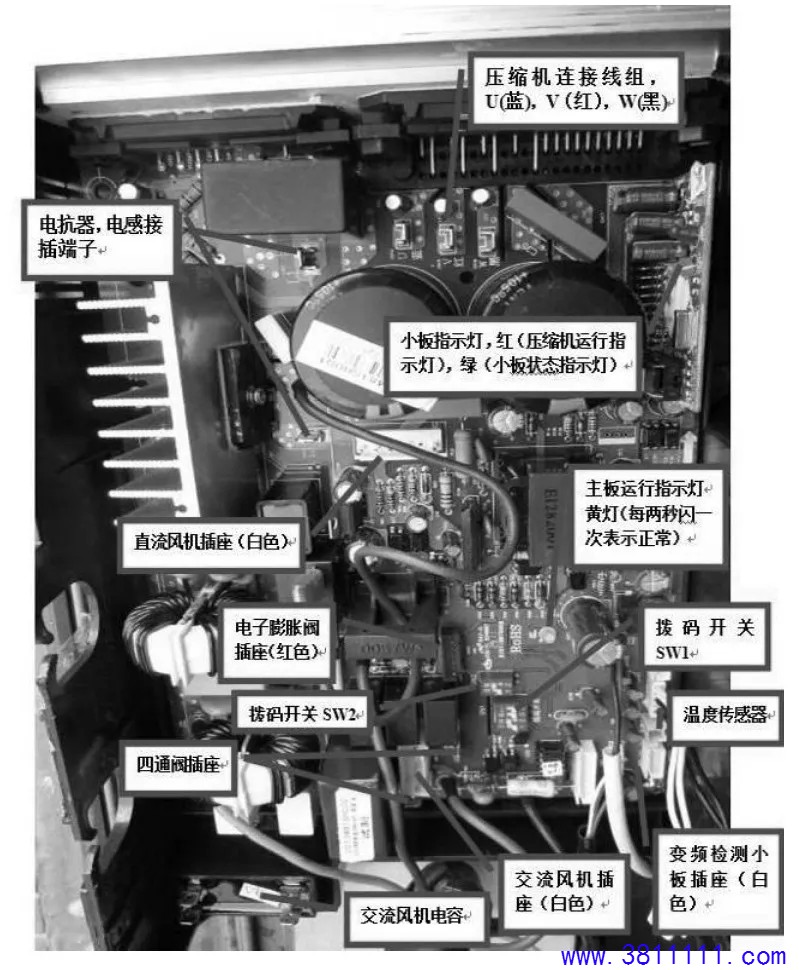

1、 产品外观及接线端子介绍

2、 使用前检查内容：

(1) 适用机型:72变频柜机室外通用电控盒适用机型如下表;

（2）压缩机721变频柜机室外通用电控盒适用压缩机如下表：

（3）电子膨胀阀：使用72变频空外通用电控盒之前需重点确认故障机是否使用电子膨胀阀,并对对应拨码开关进行选择，其对应关系如下表所示:

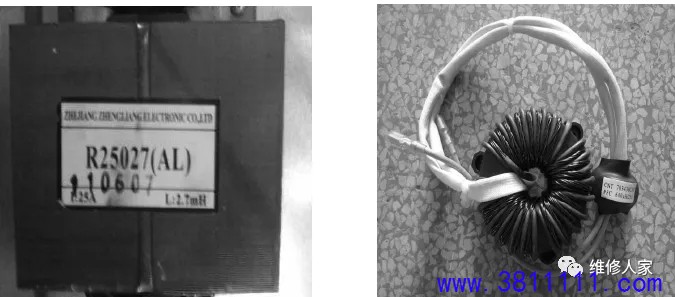

（4）电抗器/电感：本通用电控盒适用电抗器或电感必须为电抗器R25027 （AL）（编码：202301000926）或电感 HPFC-25A-600UH-FJ （编码：202301000887）中的一种；更换本通用电控盒时请仔细检査机器匹配的电抗器或电感是否一致，如不一致则需更进行更换。

3、72变频柜机室外通用电控盒使用原则

（1） 压缩机匹配原则；使用本72变频机机室外通用电控盒之前必须仔细核实变频外机使用的压缩机型号，根据变频室外通用电控盒上的匹配原则对照表对拨码开关SW1进行选择;

（2） 电子膨胀阀匹配原则：使用本电控盒之前需确认要维修变频外机节流装置是否使用电子膨胀阀，根据具体使用情况对拨码开关SW2进行选择；如当前维修机型使用毛细管节流, 无电子膨胀阀,则拨码开关SW2需选择状态为00；如当前维修机型使用电子膨胀阀节流则拨码开关SW2対应选择状态为10；

（3） 先选择后上电原则：使用本变频通用电控盒必须先确认压缩机型号及机型，并根据压缩机型号及机型对拨码开关选择及确认后方可上电试机；不得出现上电后发现外机不启动 再根据压缩机及电子膨胀阀对拨码开关进行选择的情况；

上电后注意观察本变频通用电控盒中黄灯、绿灯、红灯的闪烁情况：正常为2秒闪一次; 若出现快闪即每秒闪2次的情况，则说明拨码开关选择错误;需对整机断电，重新检査外机压缩机、电子膨胀阀、电抗器或电感的使用情况，并对拨码开关重新选择后再上电试机。具体故障情况如下：

① 红灯灭,绿灯快闪,变频空调检测仪显示显示E51,说明压缩机型号选择与拨码开关选择不一致；

② 黄灯快闪，变频空调检测仪显示E35,说明拨码开关选择存在电子膨胀阀，但是通用电控盒中没接回气温度传感器。
