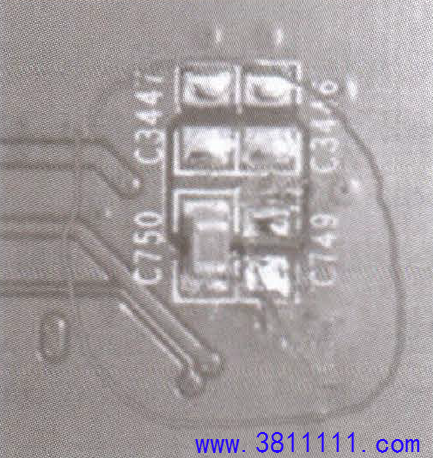

一台海信LED58K300U型液晶彩电，上电后面板红灯一直闪烁，不能二次开机。 拆机检查，发现电源板送给主板两组电压。 上电实测，一组电压在3V左右波动，另一组电压极低，断开主板再测，上述电压分别变为12V和18V，至此判断电源板基本正常，故障原因应是主板上的18V负载短路。 查看主板(板号:RSAG7.820.6854/ROH)上的18V供电线路，发现主板背面有多只贴片滤波电容，如图1PJPF。检查上述电容，发现C749漏电。 更换C749后上电开机，背光亮，蓝屏，声音正常。因该机是正常收看时出故障，根据经验，主板同时出现多个故障的可能性不大，怀疑逻辑板工作不正常。测得逻辑板上12V供电及UP3输出1.8V、UP2输出2.5V均正常，VGH、VGL电压也正常，1BVDDC-1电压只有0.5V，明显异常。测该电压标注点周边贴片电容，没有明显异常，决定采用换板维修，更换逻辑板后试机，故障排除。
|
