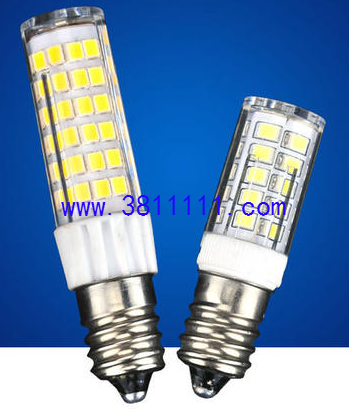

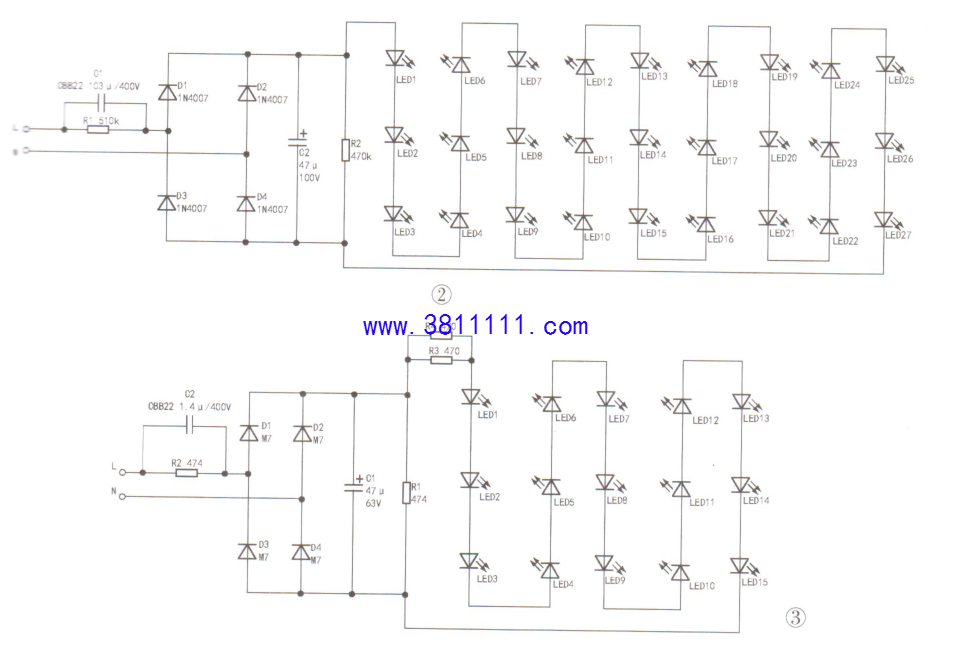

环鑫LED照明灯不亮故障维修3例 例1:一盏5W LED灯,上电不亮。 分析检修:该灯由多只LED灯珠串联而成，其供电采用电容降压方式。先用万用表Rx10k挡 对每只LED灯珠进行测量,黑表笔接LED+、红表笔接LED- ,正常时LED会微亮且表针偏转。经测量,各只LED均正常。接下来检查阻容降压电路,发现AC220V连线脱落。该线连接灯头金属外壳，即AC220V的N线。由于没有压接工具,于是在该灯的塑料外壳靠近灯头的地方钻一小孔，从该孔中拉出导线,最后焊接在灯头金属壳上,如图1所示。装灯实验,故障排除。 例2:一盏5W LED灯,上电不亮。 分析检修:该灯内部电路如图2所示。按例1中的方法检测LED灯珠,发现LED25断路。从同型旧灯上拆下一只灯珠换上,故障排除。 例3:一盏9W LED灯，上电不亮。 分析检修:该灯内部电路如图3所示。先按例1中所述方法检测灯珠,发现LED9开路,换新后故障排除。
|
