猫盘系列之救砖

CPU: Marvell ARMADA A3720 1.0Ghz 2xCortex-A53

RAM: 512M DDR3

eMMC: 8G HS200

网络: Marvell 88e1512 千兆phy

外设: 原生SATA，主板引出USB2.0和TTL，带1个风扇和aw2013控制的三色LED

电源: 5V3A

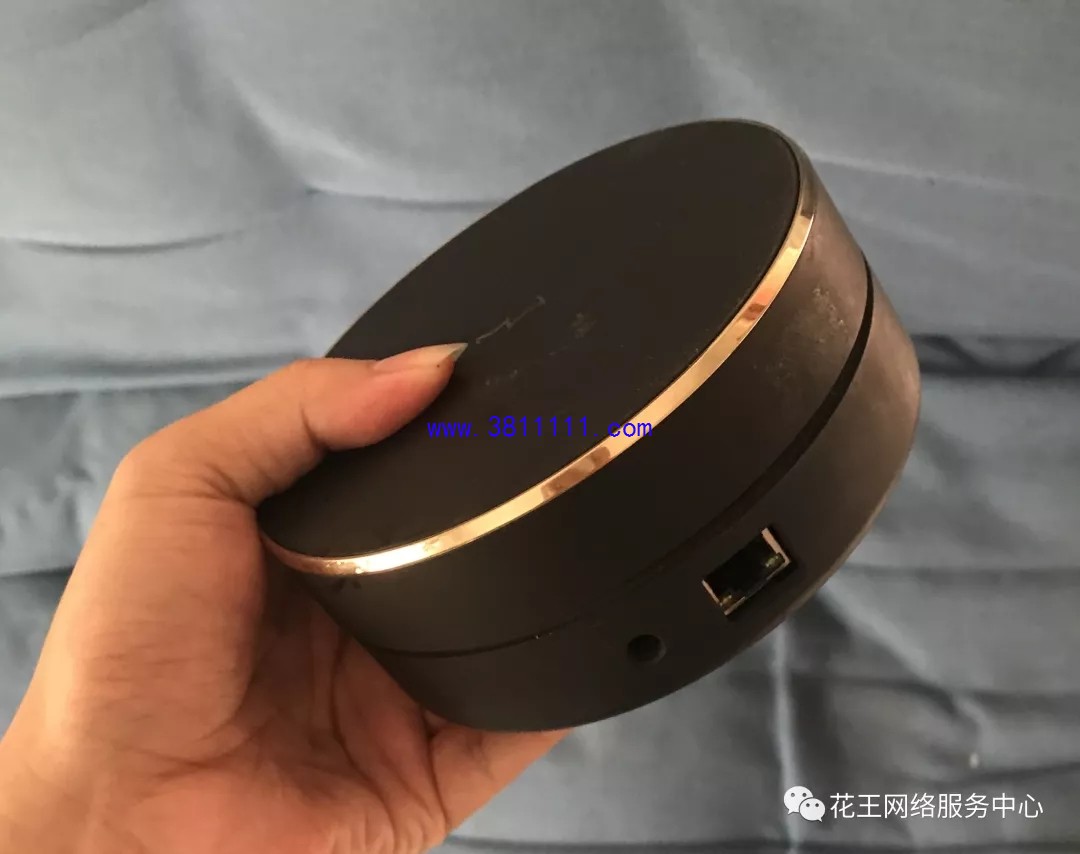

再来看看它的样子，非常小和轻便：

这里为什么讲救砖方法呢，因为小编就是从这里开始的，买来的是原版猫盘系统，怎么刷也没法成功，好了，直接变砖（进不去uboot）

一、前期准备

硬件准备：USB转TTL线，如ch340等（某宝有），U盘一个

系统准备：linux平台（ubuntu)(虚拟机安装ubuntu)

刷机软件：为了不让这个泛滥需登陆才能看到。

[MustLogin]

二、刷机救砖

1、下载好刷机软件文件夹“mao”，拷入u盘里面，然后接到虚拟机（方法网上大把），将“mao”文件夹放入ubuntu虚拟机的根目录，比如home目录，这就将刷机软件准备好了。

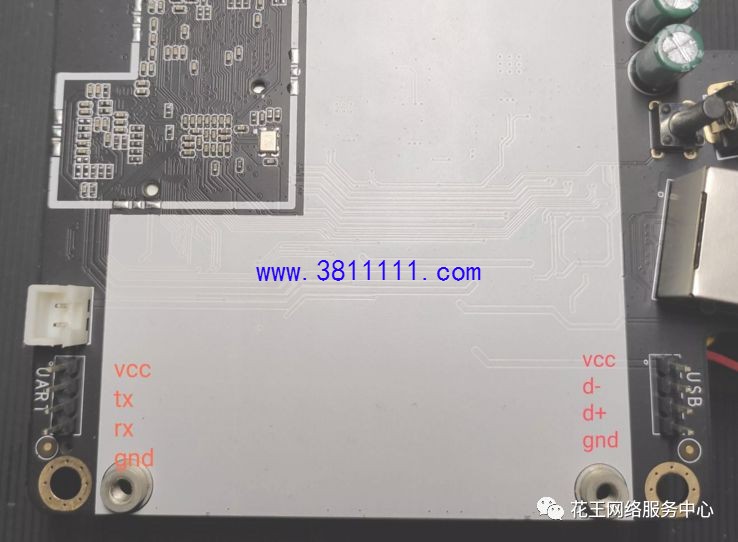

2、然后将猫盘接TTL线（方法网上也很多，这里给几个图），将TTL线的USB接口插到电脑上，然后接到虚拟机上。

   接线只需要接tx、rx、gnd三根线，而TTL接线板接到相应的接脚插上。

3、然后开始输入相应的指令进行刷机：

 首先进入猫盘刷机文件夹，因为放在根目录下，所以只需输入cd map即可：

cd mao                          #进入猫盘刷机文件夹
ls                              #查看文件夹里面的文件
chmod 775 ./WtpDownload_linux   #给执行文件755权限

将三个文件刷入猫盘里面即可，指令：

sudo ./WtpDownload_linux -P UART -C 0 -R 115200 -B ./TIM_ATF.bin -I ./wtmi_h.bin -I ./boot-image_h.bin -E

然后输入ubuntu的密码即可执行刷机：

说的很复杂，其实非常简单，就是linux环境将刷机文件刷入猫盘，而链接猫盘与电脑需使用工具TTL线，就是这么简单，小伙伴学会了吗？
