2018冷库安全事故竟多达17起，而其中有几起氨库出现燃烧爆炸事故，造成人员死亡，因此特发“氨制冷企业标准培训教材”文章，希望本文对大家有所帮助！

液氨为液化状态的氨气，又称为无水氨，是一种无色液体，具有腐蚀性，且容易挥发。它是气态氨加压到0.7～0.8MPa时形成的，同时放出大量的热，相反液态氨蒸发时要吸收大量的热，由于其良好的热力学性能，液氨作为制冷剂被广泛用于制冷系统。

依据《危险化学品名录》（2002版）界定，氨属于第2.3类有毒气体。

《建筑设计防火规范》（GB50016-2006）条文说明第3.1.3中，乙类储存物品火灾危险性规定如下：1．28℃≤闪点<60℃的易燃、可燃液体；2．爆炸下限≥10％的可燃气体；3．助燃气体和不属于甲类的氧化剂；4．不属于甲类的化学易燃危险固体；5．助燃气体；6、常温下与空气接触能缓慢氧化，积热不散引起自燃的物品。氨气爆炸极限为15.7～27.4%，依据《建筑设计防火规范》（GB50016-2006）液氨的火灾危险性分类应定性为乙类第2项。

液氨蒸发温度是-33.5℃，一旦泄漏在室外条件下可马上形成气态氨气；有燃烧爆炸危险。氨气与空气或氧气混和能形成爆炸性混合物，遇明火、高热能引起燃烧爆炸；与氟、氯等接触会发生剧烈的化学反应；若遇高热，容器内压力增大，有开裂和爆炸的危险。氨气能侵袭湿皮肤、粘膜和眼睛，可引起严重咳嗽、支气管痉挛、急性肺水肿，甚至会造成失明和窒息死亡。

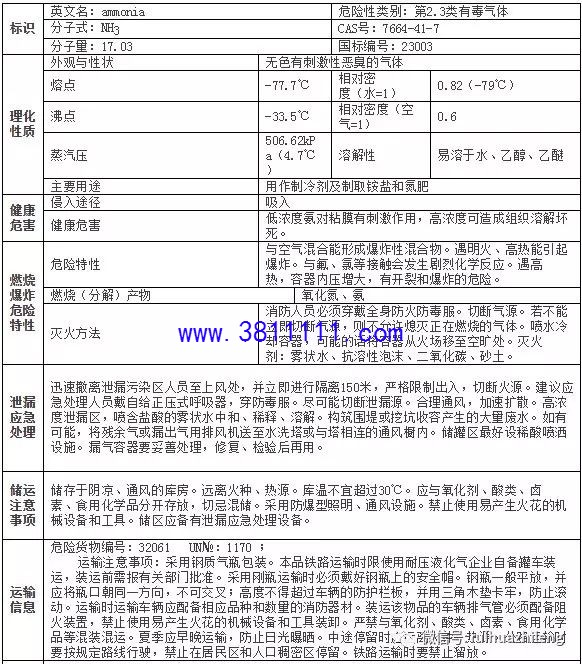

表1 氨的理化性质及危险特性

1、液氨充装过量，遇到高温，引起液氨容器或管道爆炸。根据《气瓶安全监察规程》规定，氨充装数应不大于0.53㎏/L。（本文来源制冷百科，微信号：hvacrbk）如10L的罐体，充装量不得超过5.3㎏，若超过5.3kg，属超量充装。即使充装当时不是满量，也是过量，当温度升到19℃时，即从过量变为满量，继续升温到25℃时，瓶内产生的压力超过了破坏应力而使瓶体爆炸。

2、液氨泄漏后与空气混合成为氨、空气的混合气体，此混合气体中的含氨量到爆炸上下限15.7～27.4﹪，遇到电焊、气割、气焊、电器线路短路等产生的明火、高热能，在密闭空间内引起爆炸。

3、因违章操作而可能造成的事故

（1）压力超高引起主机爆炸。如压缩机安全装置（安全阀、压力继电器、 假盖等）失灵，未启动冷凝水泵、风机或未开排气阀等违章操作，压缩机安全装置（安全阀、压力继电器等）失灵，超压引起爆炸。

（2）违章焊接压力容器或压力管道，焊接强度不够，不能承受应有的破坏应力，产生爆炸。如封头与桶体的焊接没有按技术规定，即没有采用开坡口焊，而是平焊，焊接强度不够，不能承受应有的破坏应力，成为首先产生爆炸的薄弱环节。

氨制冷是由制冷压缩机、冷凝器、节流阀和蒸发器等设备、阀件通过管道连接，形成一个密闭的制冷循环系统。高压常温的制冷剂通过膨胀阀节流，变成低压低温的液体，进入蒸发器，低压低温的制冷剂液体在蒸发器中吸收了外部介质的热量而沸腾（汽化），变成了低压低温的制冷剂气体。制冷剂气体被制冷压缩机吸入压缩，变成高压高温的制冷剂气体，进入冷凝器中与冷却介质（水或空气）进行热交换，被冷凝成高压常温的液体。这样制冷剂便在系统中做了一次由液变气又由气变成液的制冷循环。

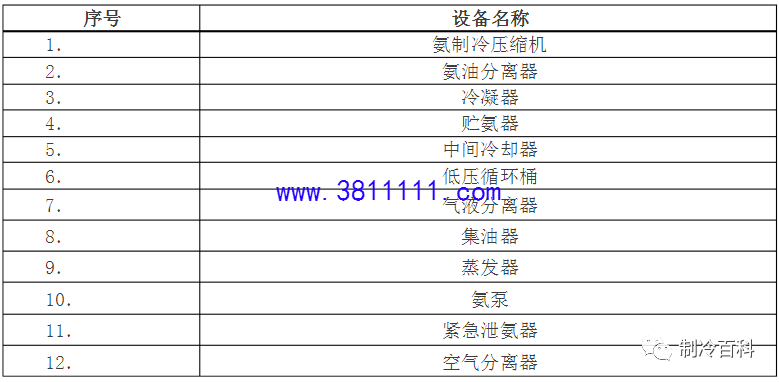

氨作为制冷剂，低压氨蒸汽经过压缩机被压缩成高压气体，经过氨油分离器分离压缩机带出的冷冻油雾后，进入冷凝器被冷凝成高压液氨，进入贮氨器。高压液氨经过节流阀降压后，通过直接膨胀供液、氨泵强制供液（低压循环桶）、重力供液（氨液分离器）等方式送入蒸发器，低压的氨液吸收外界的热量由液态转化为气态，再次被压缩机压缩。为确保制冷压缩机吸入气态制冷剂，通过氨液分离器、低压循环桶将未被完全蒸发的制冷剂液体留在容器中继续供给蒸发器吸热制冷；通过集油器收集压缩机带到系统中的冷冻油，适时排除系统；通过空气分离器，排除系统内空气等不凝性气体，避免影响换热效率。

弹簧式安全阀：氨压缩机和制冷设备上的安全阀，每年应由法定检验部门校验一次，并铅封。安全阀每开启一次，须重新校正，达不到要求时，须及时更换。（本文来源制冷百科，微信号：hvacrbk）当制冷系统中的压力超过安全值时安全阀自动打开，把高压制冷剂直接排放到大气或低压侧，以保护重要设备及人员的安全。美国标准（ANSI/ASHRAE 15-2007）第9.7.8.4条要求，连接到安全阀出口的泄压管所有管道的直径不能小于安全阀出口处的直径。

止逆阀（单向阀）：活塞式压缩机排出口处应设止逆阀，螺杆式制冷压缩机吸气管处应增设止逆阀，制冷剂泵的排液管上应装设止逆阀。

止逆阀又称单向阀，顾名思义就是指氨气（压缩机排气）或氨液（氨泵出液）只能向一个方向（排气或出液方向）排出，不能倒流，防止液氨事故的发生，这就是止逆阀作用。当压缩机出现漏氨事故时，止逆阀可以防止高压系统的氨泄漏，可以大大减少氨的泄漏量。

泄压管：安全阀应设置泄压管。氨制冷系统的安全总泄压管出口应高于周围50m内最高建筑物（冷库除外）的屋脊5m，并应采取防止雷击、防止雨水、杂物落入泄压管内的措施。

氨气体浓度检测及报警装置：在液氨使用场所，（包括液氨储罐区、压缩机房、氨蒸发器、氨冷却器）、液氨钢瓶储存区、钢瓶使用区和使用液氨的厂房均应按照《石油化工企业可燃气体和有毒气体检测报警设计规范（SH3063-1999）》设置可燃气体检测报警仪，并将信号接至控制室（操作间）。

当空气中氨气浓度达到100ppm或150ppm时，应自动发出报警信号，并应自动开启制冷机房内的事故排风机。氨气浓度传感器应安装在氨制冷机组及贮氨容器上方的机房顶板上。

风机故障报警装置：氨制冷机房应设事故排风机，在控制室排风机控制柜上和制冷机房门外墙上应安装人工启停控制按钮。事故排风机应按二级负荷供电。

紧急泄氨器：大型冷库氨压缩机房贮氨器处稀释漏氨排水及紧急泄氨器排水应单独排出，并在排入库区排水管网前应设有隔断措施，并配备有事故水池，提升水泵。事故水池内稀释漏氨排水及紧急泄氨器排水应经处理达标后排入市政排水管网或沟渠。

通风装置：制冷机房日常运行时应保持通风良好，通风量应通过计算确定，通风换气次数应不小于3次\h。当自然通风无法满足要求时应设置日常排风装置。（本文来源制冷百科，微信号：hvacrbk）氨制冷机房应设置事故排风装置，事故排风量应按183m3\（m2.h）进行计算确定，且最小排风量不应小于34000m3\h。氨制冷机房的事故排风机必须选用防爆型，排风口应位于侧墙高处或屋顶。

风向标：在库区显著位置应设置风向标。涉氨制冷企业内必须安设风向标，其位置应设在本厂职工和附近范围（500m）内居民容易看到的高处。

防火堤与液氨罐区围堰：液氨储罐或储罐组，其四周应设置不燃烧封闭体防火堤。当采取了防止液体流散的设施时，可以不设防火堤。

水喷淋系统：在机房储氨罐，大型冷库及相关重点部位上方宜设置水喷淋保护系统，当发生泄漏时，打开喷头稀释事故漏氨。并选用开式喷头，开式喷头保护面积按贮氨器占地面积确定。开式喷头的水源可由库区消防给水系统供给，操作均可为手动。现在最先进的做法氨气自动报警与水幕联动，库内液氨一旦泄漏，（达到设定浓度）报警仪联动发出信号水喷淋（水幕）自动打开稀释事故漏氨，防止液氨外泄。

洗眼器、淋洗器等：具有化学灼伤危险的作业区，应设计必要的洗眼器、淋洗器等安全防护措施，并设救护箱。工作人员配备必要的个人防护用品。

安全通道与安全标识的设置：厂房的安全出口应分散布置。每个防火分区、一个防火分区的每个楼层，其相邻2个安全出口最近边缘之间的水平距离不应小于5.0m。

厂房的每个防火分区、一个防火分区内的每个楼层，其安全出口的数量应经计算确定，且不应少于2个；当符合下列条件时，可设置1个安全出口：乙类厂房，每层建筑面积小于等于150m2，且同一时间的生产人数不超过10人。

1) 冷库库址应符合当地总体规划的要求，并应经当地规划部门批准。

2) 库址应位于周围集中居住区夏季最大频率风向的下风侧。使用氨制冷工质的冷库，与其下风侧居住区的防护距离不宜小于300m，与其他方位居住区的卫生防护距离不宜小于150m。

3) 库址周围
