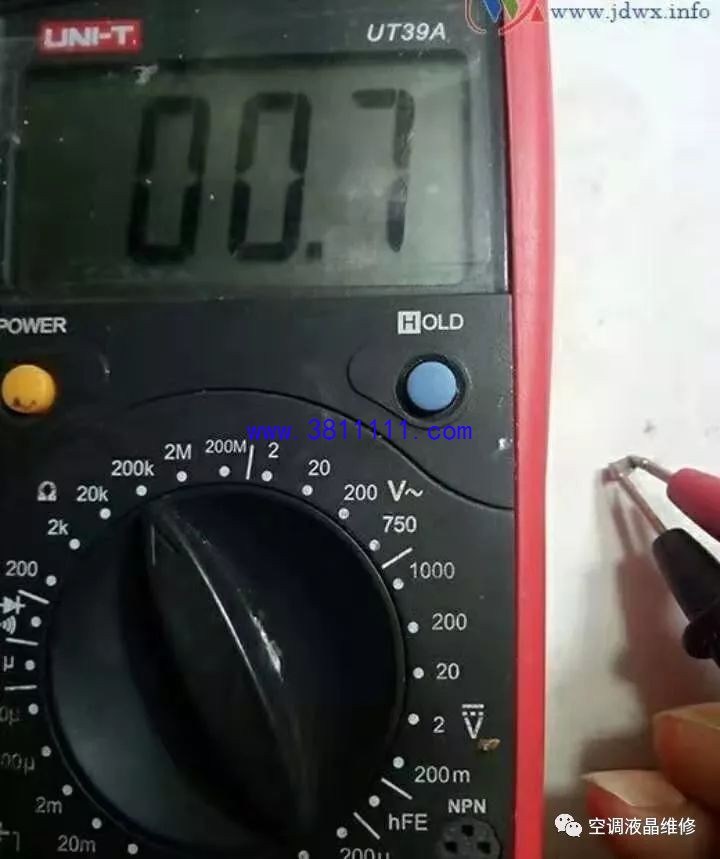

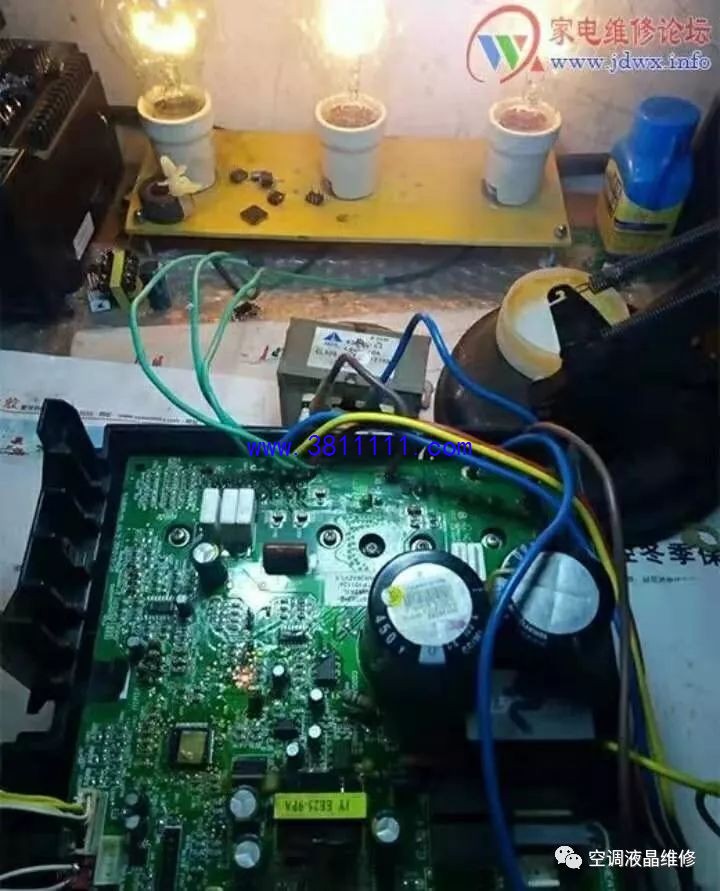

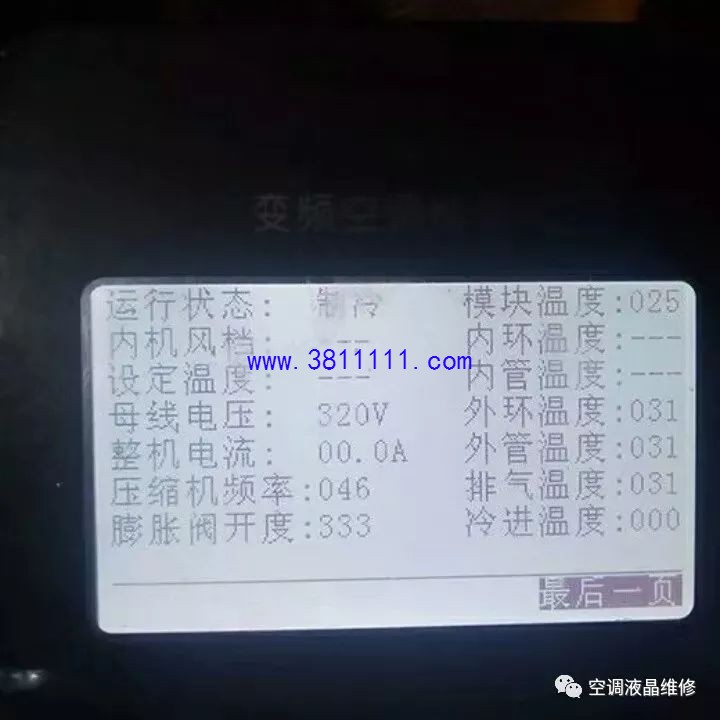

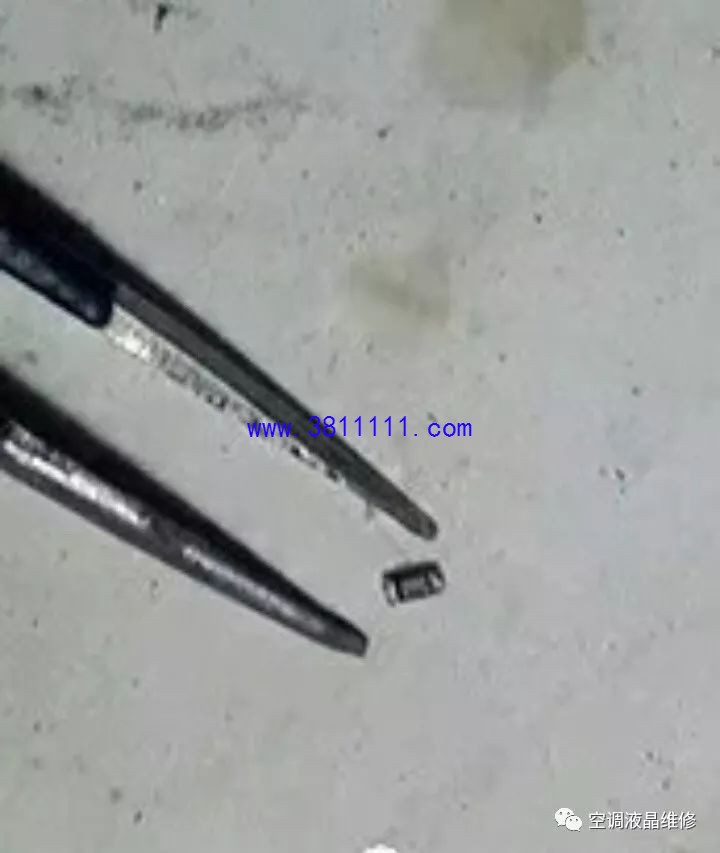

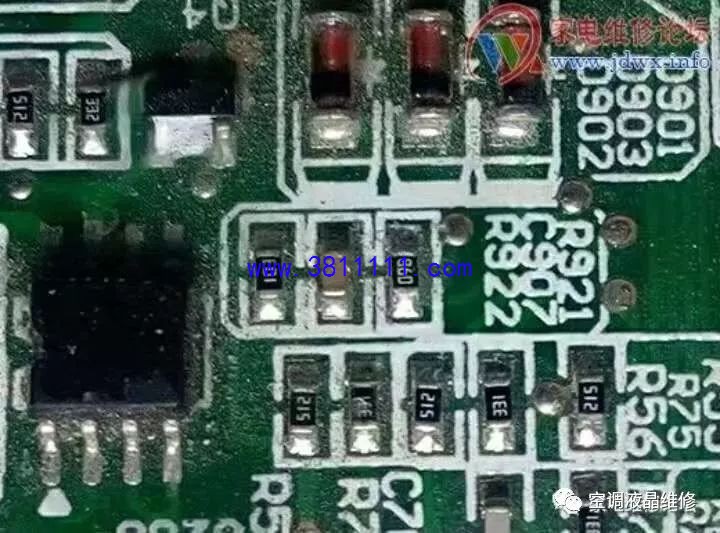

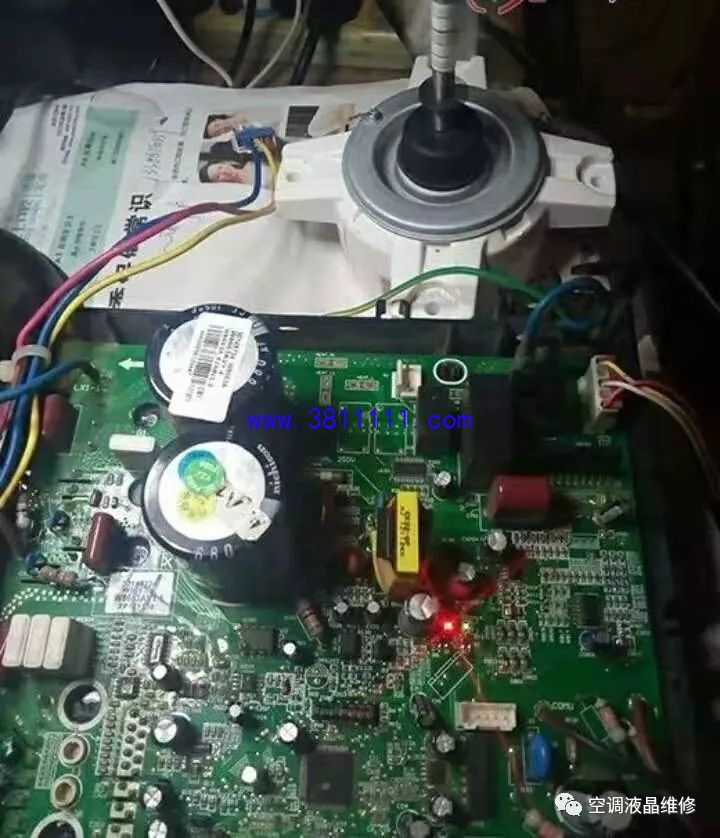

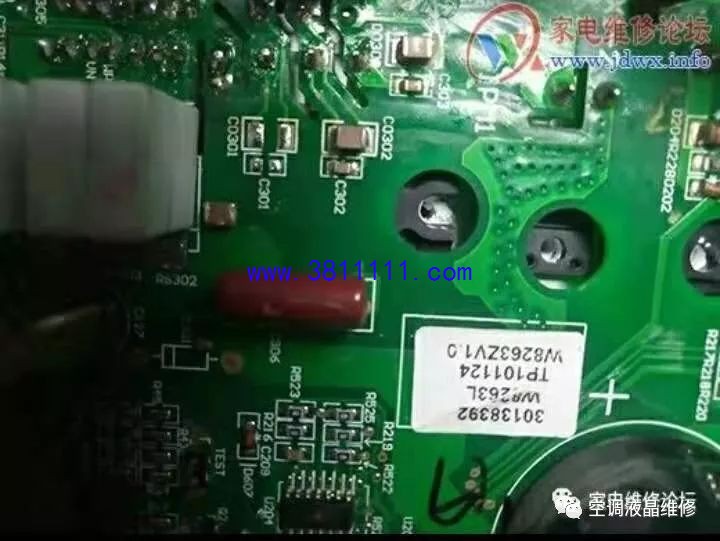

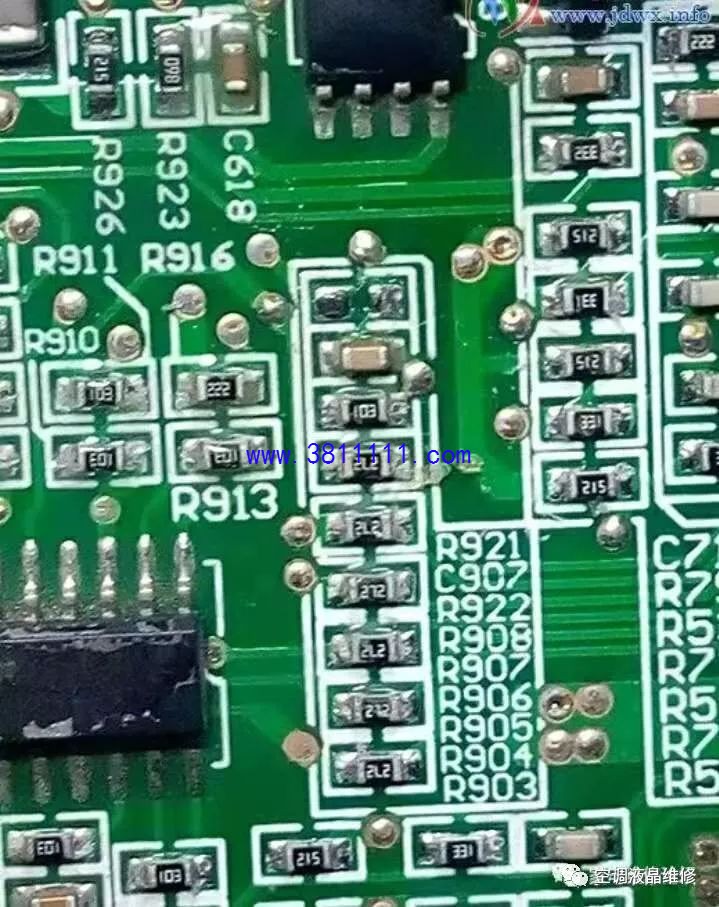

格力变频空调“H5”维修一例 “L3”代码检修一例(转载)格力变频空调“H5”维修一例 接修一块格力变频主板(板号30138392) ,客述H5。接检测仪接假负载,开机一切似乎都正常,但三个灯泡中有一个偏暗点。几次开机试验后,报H5故障代码。我前边的一-些帖子也讲到,H5大部分为模块或相电流检测电路故障,这块板真的很象模块故障。万用表先测试下模块再说,结果基本正常。外围再捣捣,呵呵,有了重大发现!标号为C0301的升压电容竟然击穿的。更换后,三灯亮度一致。反复试机一切正常。这是我遇到的唯一一块由电容引起的H5故障,此例中假负载的直观性比压缩机来的更简单。 格力空调变频板“L3”代码检修一例接修一台格力空调30148734变频主板,风机为三线直流电机。接变频仪测试后报“L3”故障代码,测直流驱动模块各引脚对地电阻没有明显异常。由于手头没有该款主板电路图纸,只有对附近有关电路进行盲扫。标号为R921电阻呈开路状,利用手机放大后看到该电阻印刷字为860。看来是86欧姆,用100欧姆电阻先代换了试下,开机后依然报L3代码。难道还有漏网之鱼,继续扫外围电路,R923同样印刷字为860也呈开路状态。哎呦,老眼昏花了,难道是86欧姆电阻?那就高达几百K欧姆了...我找找这找找那,找到一块格力差不多的变频板,也是采用直流风机的,R921/R923电 阻都还在,吹下测量...我勒个去都是860欧姆。用两只102电阻代换后,终于风机启动,故障不再。文末我想跟大家说的正,860究竟是86欧姆、860欧姆、 还是几百K欧姆,您手头若有此类主板不妨测下。 |
