空调水冷冷水机与风冷冷水机设计选型

一、空调的概念

空调是用来改善环境舒适性的设备，它可以调节空气的温度、湿度，保持室内的空气清洁。

二、空调常用专业术语

名义制冷量：在名义工况下的制冷量，W；

名义制热量：冷热型空调在名义工况下的制热量，W；

室内送风量：室内循环风量，m3/h;

输入功率：耗电功率，W；

额定电流：名义工况下的总电流，A；

噪音：在名义工况下的机组噪音，dB;

能效比：EER=制冷量/制冷输入功率；

制冷剂种类，如R22/R410A/R32；

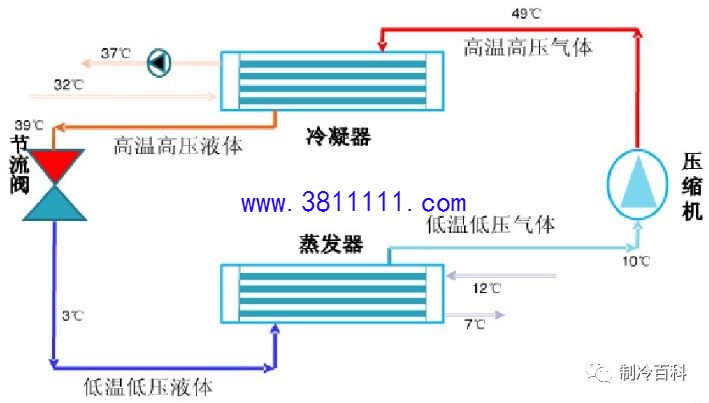

三、常见制冷系统—压缩式制冷系统原理

压缩机将制冷剂压缩成高压饱和气体，这种气态冷冻剂再经过冷凝器冷凝。通过节流装置节流之后，通入到蒸发器中，将所需要冷却的媒介冷却换热。例如将蒸发器连接到楼里的各个房间，蒸发器内将同空气进行换热，再通过鼓风将冷气吹向房间的空气当中。

而蒸发器内的制冷剂换热后变成低压蒸气回到压缩机，再被压缩机压缩，这样循环利用就完成了制冷系统。制热系统也是这个原理，只是方式相反。

四、空调的分类

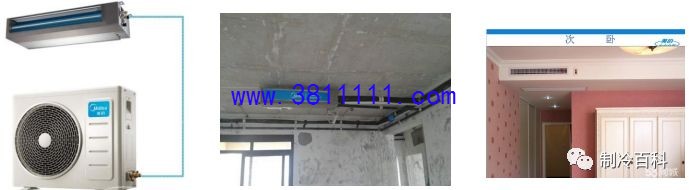

氟系统：主机（室外机）与末端（室内机）之间是采用铜管相连，而铜管内部通过的是制冷剂，即：以制冷剂作为冷（热）源的载体。如分体机、风管机、多联机等；

水系统：主机（室外机）与末端（风机盘管）之间采用水管（可用：PP-R管、镀锌钢管、无缝钢管等）相连，而水管内部通过的是水，即：以水作为冷（热）源的载体。故称之为水系统。如风冷式冷水系统、水冷式冷水系统等；

五、水冷冷水机空调系统

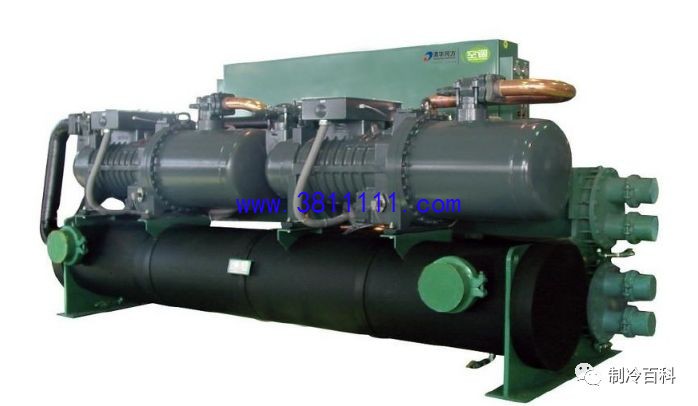

主要设备有：螺杆机组、冷却塔、冷冻水泵、冷却水泵、补水泵、电子水处理仪或全自动软化水处理装置、水过滤器、膨胀水箱、末端装置（空气处理机组、风机盘管等）

5.1、水冷冷水机空调系统制冷主机的选择：

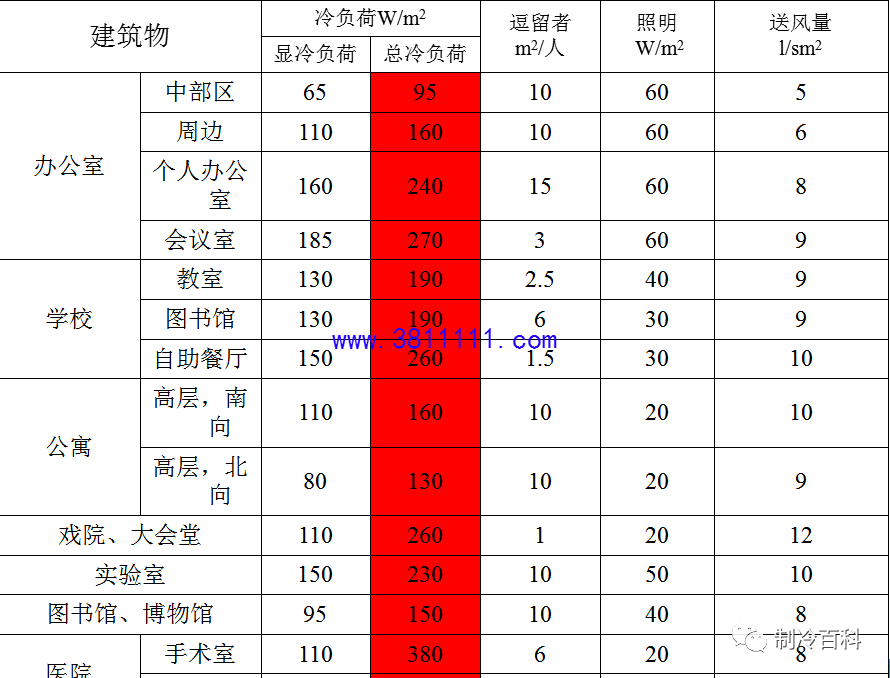

1.根据建筑的空调面积和房间功能进行空调冷负荷计算。

2.统计建筑空调总冷负荷。制冷百科公众号。

3.大部分建筑需要考虑房间的同时使用率，一般建筑的同时使用率为70~80%，特殊情况需根据建筑功能和使用情况确定。

4.制冷机冷负荷为建筑空调总冷负荷与同时使用率的乘积。根据计算的制冷机冷负荷既可选择制冷主机。

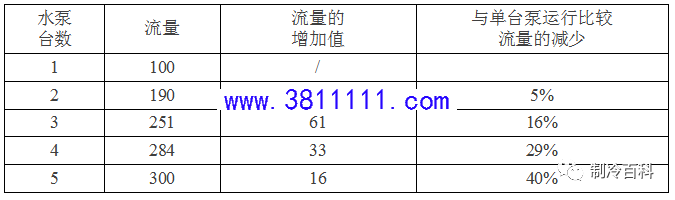

5.2、水泵选择的步骤

1.冷却水流量：一般按照产品样本提供数值选取，或按照如下所示，公式进行计算，公式中的Q为制冷主机制冷量

2.冷冻水流量：在没有考虑同时使用率的情况下选定的机组，可根据产品样本提供的数值选用或根据如下公式进行计算。如果考虑了同时使用率，建议用如下公式进行计算。公式中的Q为建筑没有考虑同时使用率情况下的总冷负荷。

5.3、冷却水泵扬程的组成

1.制冷机组冷凝器水阻力：一般为5~7mH2O；

2.冷却塔喷头喷水压力：一般为2~3mH2O；

3.冷却塔（开式冷却塔）接水盘到喷嘴的高差：一般为2~3mH2O

4.回水过滤器阻力：一般为3~5mH2O；

5.制冷系统水管路沿程阻力和局部阻力损失：一般为5~8mH2O；

综上所述，冷冻水泵扬程为17~26mH2O，一般为21~25mH2O。

5.4、冷却塔的选择

冷却塔设计选型

1、冷却塔台数与制冷主机的数量一一对应，可以不考虑备用；

2、冷却塔的水流量 = 冷却水系统水量×1.2；

举例：假设空调系统冷却水量为160m3/h，那么冷却塔的冷却水量=160 ×1.2=192 m3/h，根据就近原则，选择冷却塔参数表中冷却水量为200m3/h 的冷却塔。

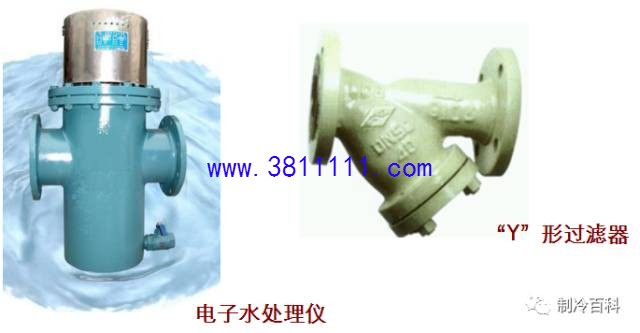

5.5、电子水处理仪、水过滤器的选择

空调水系统中使用到的电子水处理仪和水过滤器一般都按照设备所在管段的管径进行选择。

冷却水系统属开式系统：必须使用电子水处理仪。

冷冻水系统属闭式系统：要求不是那么严格，可以在冷冻水系统管路中或膨胀水箱进水管路中安装电子水处理仪。
