空调常用双八显示电路故障分析

       空调的显示器有很多种，高端的液晶、低端的指示灯显示，最为常用的是双八+指示灯显示，它是把当前空调运行信息告诉用户。它的控制原理什么怎么样？出故障时会显示什么？本文就是通过对电路原理及常见故障的深入剖析，希望能给大家在售后维修中带来一些帮助。

一、电路原理

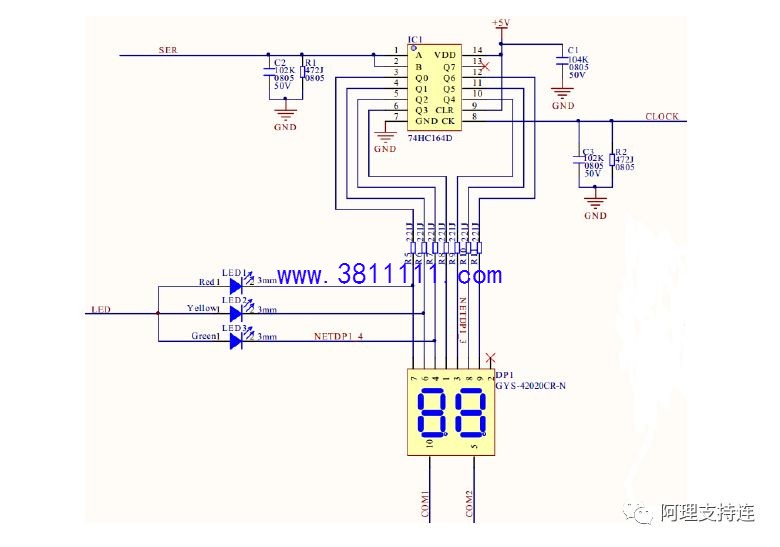

1、 如上图所示，电路作用是显示空调的运行状态，如电源、运行、制热、定时、睡眠等告诉用户。

2、如下图元件的名称与作用：74HC164是高速硅门 CMOS 器件，与低功耗肖特基型 TTL (LSTTL) 器件的引脚兼容，是 8 位边沿触发式移位寄存器，串行输入数据，然后并行输出。数据通过两个输入端（DSA 或 DSB）之一串行输入；任一输入端可以用作高电平使能端，控制另一输入端的数据输入。双八数码管作用时显示两位数据，R5-11是限流和分压，保证发光二极管的电压和电流在一定的范围内；发光二级是显示指示灯，分别代表运行模式 。时钟输入脚和数据输入脚需要接瓷片电容，用来抗高频干扰，推荐使用100～1000pF。

3、控制原理分析：利用74HC164芯片的串入并出的功能，和单片机进行串行通讯，并行输出口直接驱动显示器件。这个方案可以扩展单片机的I/O口，降低单片机的资源需求，而且，芯片的安装方法非常灵活，可以减少显示面板的连接导线的数量，提高系统的可靠性，成本方面也具有较大的优势，在按键和显示驱动电路中得到广泛应用。其中 74HC164D 为 8 位互补串行输入并行输出芯片，微处理器串行数据通过 A、B 引脚同时输入，同时提供时钟 CLOCK输入到 CK 引脚，74HC164D 从而输出 Q7--Q0 并行 8 位数据，再通过 COM1、COM2、LED 使能，分别扫描驱动两个数码管和三个 LED，即完成指示灯和数码管的显示功能。

二、常见故障分析

1、显示缺画，数码管中某一横杆缺少。如果出现这种情况，请先检查数码管是否正常，再检查限流电阻是否锈蚀或硫化，最后考虑更换8位寄存器。

2、双八数码管好坏判别，把万用表拨到二极管档万用表两标笔任意接到数码管两脚，直到数码管有亮。然后一只标笔不动、另一只再接触其余引脚。如果都亮，观察动的那只标笔，若是正（红标笔），说明是一只可以工作的共阴数码管；若是负，说明是共阳数码管。

3、如果其他没有问题再考虑更换寄存器。
