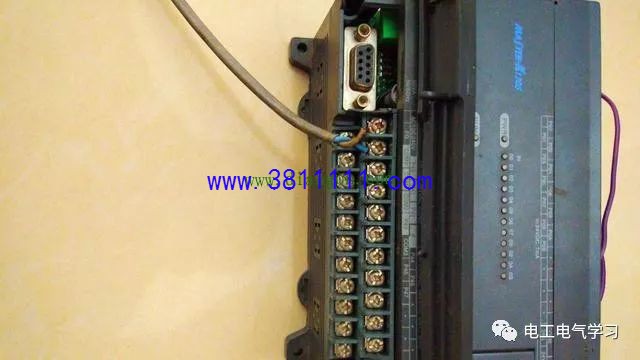

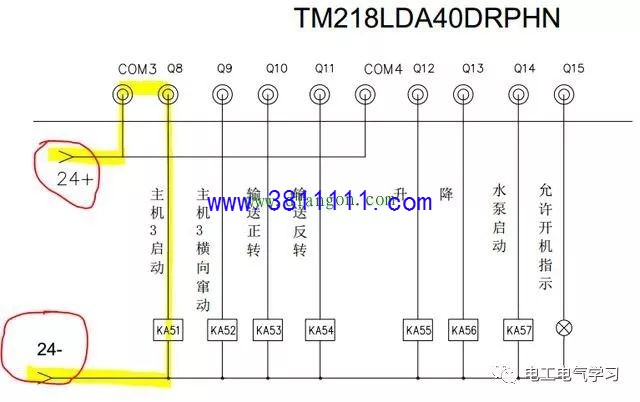

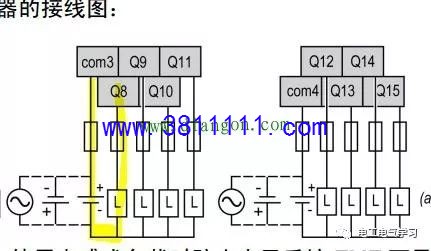

plc 的输入,所谓输入,就是人命令PLC去做事情,而这些命令是通过开关,按钮,接近开关等实现的。而输出,就是PLC去驱动机器设备,是靠继电器,晶闸管,晶体管去实现的。而这正是PLC输出的三种类型。今天,就为大家讲述PLC的输出意义以及如何实现。 PLC的输出在内部是各种电路,我们作为使用者看到的是各种接线端子。 图一 PLC的输出 图二 PLC 手册 如图二,这是PLC的硬件手册,看黄色荧光笔部分,我画出了一个输出回路,由此可以看出PLC继电器输出的实质就是一个开关,COM端和输出端子之间构成了一个个的开关。当Q8有输出的时候,COM和Q8之间导通,也就驱动了外部的元器件,比如继电器,指示灯等。而继电器就可以去驱动电机,变频器,气缸等元器件,实现机器动作 图三 接线图纸 如图三所示,这是实际的接线,红色圆圈部分是外接的电源,而黄色荧光笔部分就是Q8这个输出点的回路。电流从右侧24+端子流入COM3,当Q8有输出的时候,COM3和Q8导通,驱动继电器,而主机3就会启动,所以,PLC 的输出其实就是导通了输出点和COM端。同理 Q9 有输出就是导通了COM端和Q9, Q12有输出就是导通了COM4和Q12。需要注意的是,PLC的输出端不止有一个公共端COM,一定要区分使用。 总结:PLC无论是什么品牌,都是万变不离其宗,大家学习PLC不要为了学习而学习,不是为了学习某个品牌。而是掌握原理和实现方法。这样即使换个PLC,也可以轻松掌握。所以,还是要掌握PLC 的套路,而本文讲述的继电器输出套路,是所有PLC通用的,希望初学者能认真理解,举一反三。 |
