液晶电视维修一原理与故障部位判定

2019-8-13 15:07| 发布者: 南召修电视| 查看: 12| 评论: 0

摘要: 平板电视有液晶显示屏和等离子显示屏2种显示方法,但这2种显示器的工作原理是不一样的。等离子显示屏的工作原理是依靠高电压来激活显示屏内显像单元内的特殊气体,使之产生紫外线来激发磷光物质发光,显示出图像。而 ...

平板电视有液晶显示屏和等离子显示屏2种显示方法,但这2种显示器的工作原理是不一样的。等离子显示屏的工作原理是依靠高电压来激活显示屏内显像单元内的特殊气体,使之产生紫外线来激发磷光物质发光,显示出图像。而液晶电视则是通过电压来改变液晶面板的薄膜型晶体管行成的电容电压大小来改变液晶分子的扭曲度,使背光源通过的光亮度多少,每一个像素显示的亮暗不同,再通过色片加上色彩,形成一副完整的彩色画面。

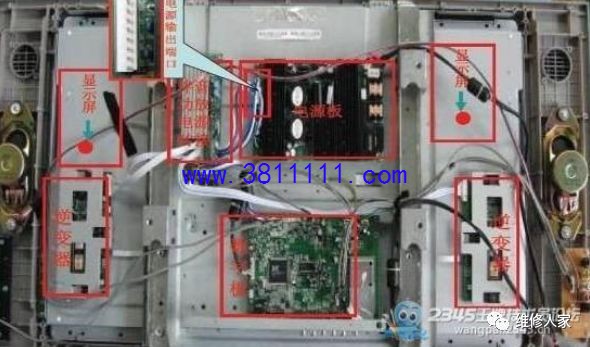

在检修液晶电视的时候,要对机子内部的结构了解。机子内部有电源板、数字板、功放板、逆变器、显示屏几部分组成。

1、三无、不开机检修方法:

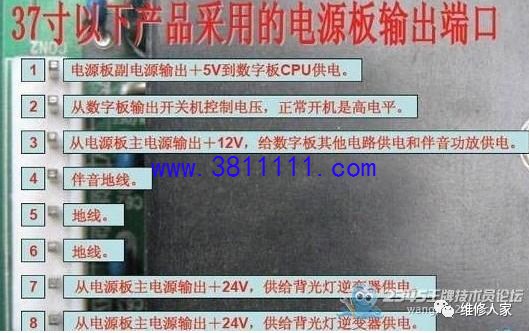

在检修三无、不开机的故障时,要看指示灯是否是亮的,如果是亮的可以确定电源板上的副电源是正常的。电源板的输出插头是一个标准设计,根据屏幕的大小,输出排列有2种。如图:

通过以上2种排插的对比,就可以发现有3个引脚是一样的,有这样一个共同点就可以很好的便于分析维修。

在检测+5V输出是正常的时候,就可以检测开关机控制脚(2脚),是否是高电平开机状态。如果是低电平,说明CPU是处于待机状态或者是有故障,可以按机子上的节目上升键,看控制电压是否会变为高电平,如果变为高电平,说明CPU原来是处于待机状态。如果不变为高电平,说明CPU部分有故障,予以维修或者更换数字板。

当开关机控制脚是高电平时,检测3脚输出的+12V电压,7、8脚输出的+24V是否正常。没有+12V和+24V输出时,电源板的主电源部分有故障。维修电源板或者更换。

2、有声音,没有图像的检修方法:

检测+12V和+24V有正常输出后,没有图像的故障时,可分为背光灯亮的黑屏故障和背光灯不亮的黑屏故障2种。虽然都是黑屏,没有图像,检修思路可是完全不一样的。

3、背光灯不亮的维修方法:

检测有+24V输入到逆变器,再检测控制逆变器开关控制电压是否是高电平。如果不是高电平,是数字板上控制逆变器开关控制的电路或者是软件有问题,予以维修或者更换数字板。如果是高电平时,逆变器是要正常工作,输出高频高压来点亮背光源的背光灯。看背光灯是否亮时,可以从前边看到灰蒙蒙的亮光。从后边的背板小孔处,可以看到奶白色的灯光。如果是高电平,灯光还不亮时,大部分是逆变器坏。但是,也有是灯管坏,逆变器保护,没有高压输出造成的黑屏。

还有一种是开机瞬间,可以看到显示屏上有灯光闪一下就灭掉的故障,是逆变器坏或者是灯管不良造成的。如果是逆变器坏,灯管亮一下很快就灭掉。如果是灯管有问题,灯管在熄灭的速度上,会比逆变器坏灯管熄灭的速度慢一点点。一般情况下是很难分辨出来的,要分清是哪一部分坏掉造成的,是要在开机的瞬间仔细观察,总结经验,才可以准确判断。

4、背光灯亮无图像的检修方法:

检修背光灯亮,有声音,屏幕上没有图像的故障,可以分为2个部分。一种是逻辑板故障,占90%。一种是数字板故障,占10%。    在检修此故障时,要先从数字板的信号输出端口开始,信号输出端口上有图像信号和显示屏供电。先检查显示屏供电(显示屏供电有+5V和+12V两种)。如果没有供电,就是数字板上的供电控制电路有问题,检修或予以更换数字板。如果有电压,检测排插口的信号输出电压(低压差动信号的电压大多在0.6V-1.5V之间),如果有电压不在这个范围内,说明数字板有问题,予以维修或更换。如果电压在范围内,说明数字板是好的。是逻辑板有问题。检修逻辑板的时候,大部分是逻辑板上的供电保险管阻值变大或者是断掉。

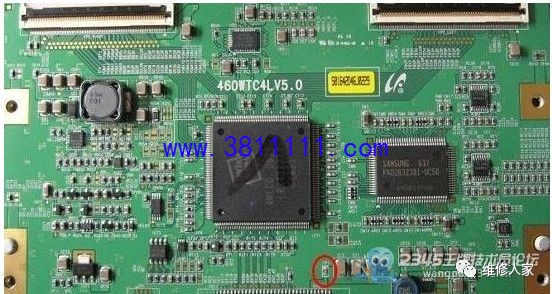

现在使用的32寸、37寸中华屏,逻辑板上的保险管阻值变大的很多,大多变化到几欧姆或者十几欧姆。如果是保险管故障,可以检测后级电路的对地电阻,来确定是后级短路造成的还是保险管本身造成的。检测后级电路没有短路时,可以用3股细线焊接在保险管的两端(不要直接短路)进行修复。如果后级电路对地阻值很小,说明后级电路有问题,只有更换逻辑板(因为现在逻辑板的电路没有电路图,很难进行分析)。

5、图像有干扰的检修方法:

现在图像有干扰的故障很多,故障部位很难分清在哪一部分。可以通过现在现有的条件可以吧故障部位进行压缩,最终找到故障点。在检修之前,我们要先了解信号的流程,只有对信号的流程清楚了,才便于分析故障部位。由于现在电路发展的速度很快,就以11系列为例(市场占有量比较大)。

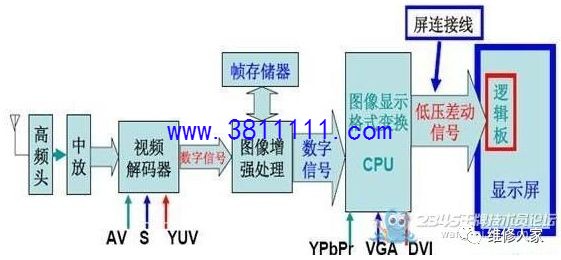

整体图像流程框图:

检修时要利用字符、AV输入端口来进行判断。图像上有干扰要先看字符上面是否也有干扰。

故障一:图像有干扰,字符上也有干扰。

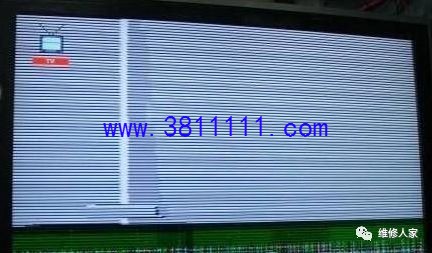

故障部位可以压缩到逻辑板、屏信号连线、数字板信号输出电路。因为字符是从最后一级CPU电路插入进去的,所以只有怀疑后级电路。现在遇到屏连接线接触不良的最多,出现不定时花屏的故障。如下图:

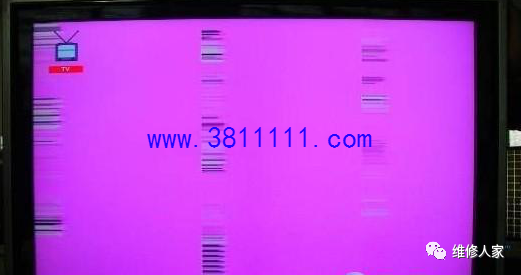

数字板有问题造成的故障(字符上面也有干扰):

故障二:字符正常,图像有块状、点状干扰。

字符正常,说明后级的电路是好的,可以利用视频的输入端口来进行压缩故障部位。先从YPbPr输入信号,没有干扰。再从AV端口输入,图像出现干扰。就可以把故障范围压缩在图像增强处理部分。由于图像增强处理IC和帧存储器之间传送的是数据包信号,不是数据流信号。如果有一条传送图像信号的连线出现断线或者连线阻值增大,就会对信号进行衰减,使信号不能通过,造成信号丢失,就会造成图像错层现象(数据包在传送的时候,就像垒砖墙一样,一块一块的来堆积,有一块丢失了,只有用别的来顶替)。

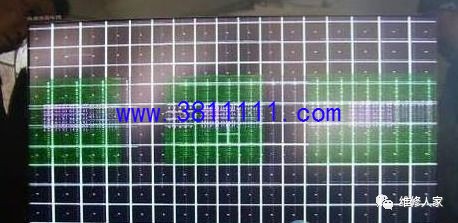

例如:帧存储器假焊造成的故障:

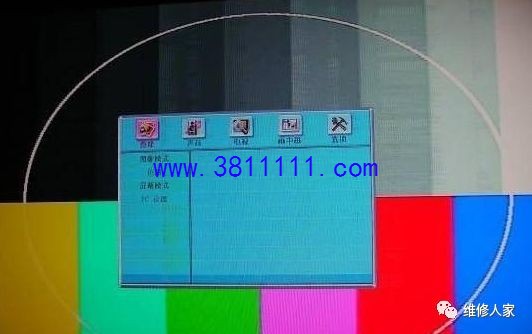

如果控制存储器的控制信号断了,没有了控制信号,就会出现好多奇怪的故障,甚至没有图像。例如:控制信号线断,就出现下面的这样一种现象。

维修注意事项:

在检修断线的故障时,是要非常细心的。特别在测量连线的阻值时一定要注意,有的连线和其他连线的阻值只错有2Ω左右,不要小看这2Ω电阻,对信号的衰减是特别大的。因为它不是一个纯电阻,而是电路中有接触不良的地方产生的一个电阻,可以有电流电压通过,对数字信号脉冲是有很大的阻碍,使数字信号不能通过。测量线阻时,不要用万用表上的短路报警档,因为这个档在50Ω左右还会报警,有的甚至在100Ω左右一样报警,给你一个假象,走很多弯路。最好用数字万用表的小档位测量是比较准确的。

故障三:图像全部是花点状。

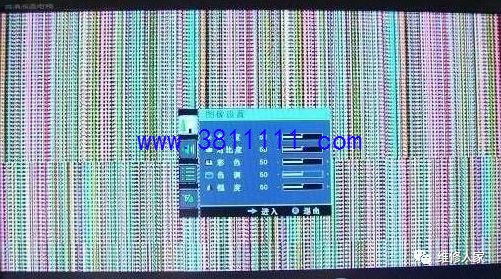

出现这样的故障是数据流有问题,数据流编码错误造成的。如下图:

看图片,可以看到字符是正常的,就把故障压缩在显示格式变换的上游电路。从图像显示的故障现象,判断在视频解码器电路。因为,图像增强处理电路产生的故障是块状的,不是细碎的。

此故障是由于视频解码器内部的数字编码电路有问题,造成的故障。此样的故障已经遇到有好几例。可能是用户在开机状态下拔插AV端子插头,由于2个设备之间可能产生有电位差,在拔插的瞬间有打火发生,通过电路直接进入视频解码器,把内部电路损坏。

有一台32V70的机子,主、子画面全部都是细碎的花屏。为什么会主、子画面全部是这样的现象,从电路可以分析,从AV输入的视频信号一分为二,直接送入主、子画面的视频解码器。如果有打火,就会直接把2个视频解码器同时损坏,造成主、子画面同时出现细碎花屏的故障。

故障四:图像上有扭曲状或者网纹干扰。

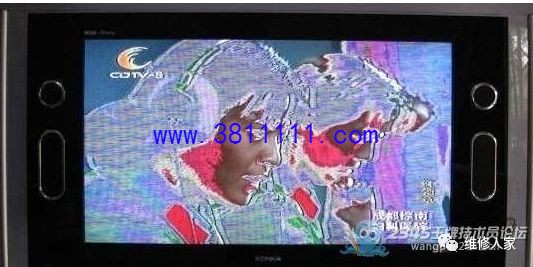

在图像上有扭曲或者网纹干扰时,不要再向数字电路部分考虑,数字电路是不会出现扭曲的,只有象马赛克一样的块状干扰。出现这样的故障时,先用AV试机,图像一切正常,只有怀疑中放、高放电路。例如:TV无图,AV正常。

此故障在检修时,先用AV试机一切正常。检修中放电路也是一切正常,更换了视频解码器,故障依旧。在检测从中放输出的视频信号到视频解码器的电路时发现,有一个穿板的铜眼阻值无穷大,应该是0Ω。将铜眼穿线焊接,故障排除。为什么一个铜眼断会出现如此大的干扰,分析电路,断眼正好是缓冲放大三极管的基极,由于铜眼开路,使三极管的基极处于高阻抗输入状态,机内的干扰通过三极管的基极传入、放大,最终出现此样故障。
