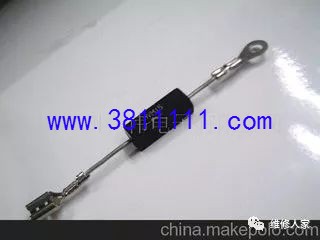

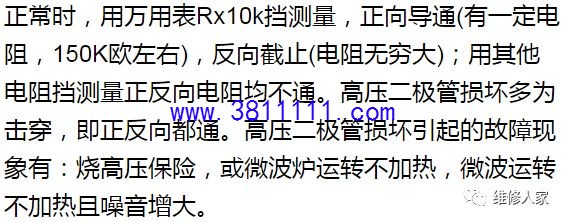

一、微波炉易损器件检测 1．高压二极管
2．磁控管

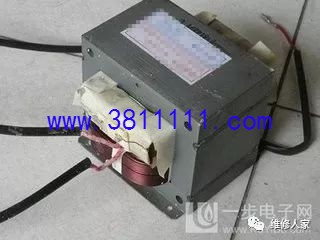

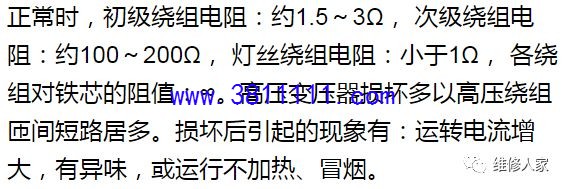

3．高压变压器

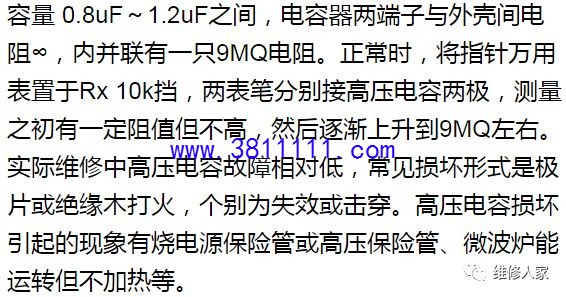

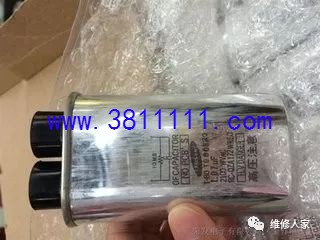

4．高压电容
5．机械定时器／火力选择器 正常时，测量电机两端有阻值，顺时针拧一下时间旋钮，定时开关触点导通。火力触点在电机旋转时，时通时断。定时开关触点损坏，引起整机不工作；火力开关触点损坏引起微波炉运转不加热；电机损坏引起微波炉运转加热不停，或者运行不加热、不停机。 6．门开关 门开关内含有几个轻触开关。在正常情况下，闭合开关时有微小的触点转换声音。 损坏后的故障表现为：整机不工作，运转不加热，开门时烧电源保险管等。 7．双向二极管 将指针万用表置于Rxl0k挡，两表笔分别接双向二极管两极，正反向电阻均应为无穷大。双向二极管击穿、漏电，一般会引起微波炉不加热或将电源保险烧断。检查时如 果没有该管，也可去除不用，去除后对电路的工作没有影响，但该机会失去高压过压保护功能。 8．热继电器 又称热切断器、限温开关、热敏开关等，属于自动复位热敏保护元件。将万用表置于RxlO挡，两表笔分别接热切断器两接线端，常温下阻值应为0欧，高温且达到其标注值时阻值应为无穷大，当温度下降一定值时又自动变为0欧。热继电器损坏后，应换用同规格参数的继电器，如换用标注温度过低者会引起误保护；换用标注温度过高者则达不到保护目的。 二、常见故障检修 1．上电无反应，保险管熔断 检查门开关、微波高压系统(高压变压器、高压二极管、磁控管、高压电容)、风扇电机、转盘电机。在排除故障后，可换上保险管试机。 提示：检查高压变压器主要是观察初级绕组、高压绕组有没有烧焦的痕迹，有没有绝缘漆的焦糊味道。 2．上电无反应，保险管未损坏 机械控铺式微波炉：可检查机械定时器、磁控管限温器。电脑控制微波炉：观察电脑板的保险管，检查电脑板上电源变压器、磁控管限温保护器。在排除故障后，可换上保险管试机。 3．屡烧电源保险管 先检查门开关、高压变压器，然后再检查微波系统中其他器件，如高压二极管、高压电容、双向二极管、磁控管等。 4．能运转，但微波不加热 先测量高压变压器初级有无供电，然后根据测量结果确定检修范围。若测得高压变压器初级无AC220V供电，机械控制微波炉，应检查定时器、门开关；电脑控制微波炉，应检查门开关、电脑板火力继电器及驱动三极管。若测得高压变压器初级有AC220V电源， 则检查高压变压器、高压保险、高压二极管、保护二极管。 5．微波不加热，噪声增大或震动大． 重点检查微波系统，如高压二极管、高压变压器、高压电容、双向二极管、磁控管。 6．微波加热慢，火力较以前明显减小 此故障通常是磁控管老化，少数是功率控制选择开关或功率继电器触点不良。 7．烧烤不加热 检查烧烤器有无AC220V供电。如果供电正常，更换烧烤管；如果没有供电电压，检查烧烤控制电路，如烧烤限温保护器、烧烤开关，对于电脑控制式微波炉．还要检查烧烤继电器及驱动三极管等元件。 8、开机后内胆打火 在确认用户没有使用金属器皿的情况下，检查云母片是否烧焦，内胆是否太潮湿。 9．启动或停止键失灵 一般见于电脑控制式微波炉，检查薄膜开关。 10．电脑式微波炉上电有显示，但不启动 检查门开关和面板上开关。 提示：个别机型有特殊操作方法，如：惠尔浦微波炉上电第一次启动，必须先开／关门一次，其目的是防止用户未放入食物就启动机器引起干烧；夏普微波炉上电必须先按一下“取消键"，其他键才起作用。 11．有时不启动，有时自动切换功能，蜂鸣器误响 测量CPU的+5V、复位、时钟振荡脚电压，更换晶体。 12．托盘不运转 在确认转轴与轨道正常的情况下，检查托盘同步电机及电机供电电压。 13．风扇电机不运转 检查风扇电机及供电。 14．打开炉门后，炉托盘电机仍转 电脑控制式微波炉，检查电脑板上的主继电器及控制三极管；机械控制微波炉，检查炉门开关。 15．机械微波炉加热不停机 检查定时器电机是否损坏，定时钮转轴是否与面板卡住，定时器电机供电是否正常。 提示： 1）．定时器电机有AC220V、AC50V之分。 2）．若风扇电机损坏，也会引起定时器电机停转。 三、维修注意事项 因过量微波对人体有害，要求维修中做到下列几点： 1．打开微波炉外壳加电试机或维修前，应拔掉高压变压器初级一个插头； 2．检查非炉门故障和检修非炉门开关部位时，不要拧动、拆卸炉门开关固定螺丝； 3．修自动启动故障机时，不要在炉门打开情况下试机。 拆装时可能触及到250V以上电压的部件有：磁控管、高压变压器、高压二极管、高压保险丝。因此，在微波炉运行状态时，维修或接近这些电路均是相当危险的，并禁止测试高压电路中的电压，包括磁控管的灯丝电压。 微波炉停止工作后，高压电容内的充电会持续30秒或更长一段时间，因此更换或测试高压微波系统器件时，应先对高压电容放电。磁控管、炉门安装不当会导致微波泄漏、超标。 四、不加热的一般故障排查 一般分为低压故障和高压故障导致不加热。 1、低压故障一般是由于低压供电线路有问题，形成220V交流电压没有送往高压变压器或变频板，然后高压局部不工作惹起不加热。低压局部大多由于定时器损坏（机械式微波炉）或电脑板继电器损坏（电脑型微波炉）所致，还有少量微波炉因微动开关所致。 2、高压故障一般是由三大元器件引起的，高压二极管、磁控管、高压变压器。因品牌和运用时间长短的不同，三大元器件的损坏几率也存在差别，格兰仕微波炉不加热多数由于高压二极管短路所致按时间揣测，8年之内的微波炉不加热二极管短路引起的比例多，8年之外的微波炉不加热磁控管造成不加热的多数。（另可根据噪声判断，变大的是高压二极管坏，噪声变小的是磁控管坏），而还有很少的一部分是因为高压变压器损坏导致微波炉不加热，此类缘由较少。
|
