(一)万用表的正确使用 前检查和准备 表至少可以测量交流电压U～、直流电压U—、直流电流I—、电阻R。有些表还可以测量交流电流I～、电感L、电容C、晶体管放大倍数hFE、电平db等。2、用前检查(1)外观检查：表壳外观应完好无损；指针应能自由摆动无卡阻现象；转换开关应切换灵活，指示档位准确；接线端(或插孔)应完好；表笔及表笔线应完好（通过欧姆档测试）；如需测量电阻表内应有电池。(2)零位调整（目的是为了减小基本误差）：将表位按规定位置放好，指针机械零点应准确，否则调至准确；测电阻前应进行欧姆调零（电器调零）以检查电池电压，电压偏低时应更换电池；3、测前准备：将表位按规定位置放好，黑表笔插入“一”插孔(或“*”插孔)红表笔插入“+”插孔(或相应插孔) 交流电压的测量：表笔不分正负，分别接触被测的两端。 选档原则是：(1)已知被测电压范围时：选用大于被测值但又与之最接近的一档。(2)不知被测电压范围时：可先置于交流电压最高档试测，然后确定是否降档测量(总之应使指针偏转角度尽可能地大)。注意！有些表交流电压最低档有一条专刻度线（一般为10V）。使用此档时，要在专用刻度线上读数。有关电压的知识：测量相电压（单相插座）选250V挡，因为相电压是220V。 测量线电压（如三相电动机电源）选500V，因为线电压是380V。
直流电压的测量：红表笔接正极，黑表笔接负极(当不知被测电压极性时，可先置于直流电压最高档试测。表针右偏，红表笔接触的是正极；否则相反)。其选档原则为：(1)已知被测电压范围时：选用大于被测值但又与之最接近的一档。(2)不知被测电压范围时：可先置于直流电压最高档试测，然后确定是否降档测量(总之应使指针偏转角度尽可能地大)。 交直流电压的测量方法：(1) 应与被测电路并联连接；(2) 测量直流时应分清极性；(3) 根据被测值选择合适档位，当被测值无法估计时，应选最大档；(4) 测量中防止触电、短路、及表笔脱落；(5) 指示数乘以倍率为被测值，指示数至少应在标尺1/2以上、最好在标度尺2/3以上；(6) 使用完毕应置于交流电压最大档或空档。 直流电流的测量：应在切断电源的条件下，将被测电路断开一点，按电流方向红表笔接电流流出的一端，黑表笔接另一端(如不知电源极性时，可在电源未切断前，先置于直流电压最高档试测。表针右偏，红表笔接触的是正极；否则相反)。其选档原则为 (1)已知被测电流范围时：选用大于被测值但又与之最接近的一档。(2)不知被测电流范围时：可先置于直流电流最高档试测，然后确定是否降档测量(总之应使指针偏转角度尽可能地大)。
直流电流测量接线示意图 测量交直流电流的方法：(1) 必须与被测电路串联连接；(2) 测量直流时应分清极性；(3) 根据被测值选择合适的档位，当被测值无法估计时，应选最大档；(4) 测量和中不准带电流换档，应断开电源后，再撤去表笔；(5) 指示数乘以倍率为实测值，指示数至少应在标尺1/2以上、最好在标度尺2/3以上；(6) 使用完毕应置于交流电压最大档或空档。 注意！测量后，应先切断电源，再撤离表笔。 电阻的测量：应在选好档后，先调好Ω零点再测量。(如调不到零，应更换表内电池)选档的原则是：(1)已知被测电阻范围时：选用可使表针指在Ω刻线中段的一档。(2)不知被测电阻范围时：可先置于中等倍率档试测，然后确定是否换档再测。(总之，应使指针尽可能指在刻度线中间段) 测量方法：(1) 断开被测电路或元件的电源及连线；(2) 根据被测值选择合适的档位（选档方法同上）；(3) 每换一次档应调一次Ω零；(4) 测量中表笔应接触良好，手不得触及表笔的金属部分；(5) 指示数乘以倍率为被测值，指示数应在标度尺20% - 80% 范围内为宜(总之，应使指针尽可能指在刻度线中间段)；(6) 使用完毕应置于交流电压最大档或空档。 万用表使用中应注意的安全问题：(1)使用前要作充分的检查；测量前要正确地选档；测直流量要先判明极性。(2)测量时人体不得接触被测端，也不得接触万用表上裸露的带电部分(包括未使用的插孔或接线端)。(3)根据测量项目，在相应的刻度线上读取读数。(4)不可在测试状态下换档。(5)不可在电阻档测量微安表头的内阻；不可用电压档测量标准电池的电压。(6)测量时，应防止造成被测电路短路事故。(7)用后将表笔取下，档位变换开关置于交流电压最高档(有空档时置于空档，有开关时置于关断档)。存放于干燥、无尘、无腐蚀性气体且不受震动的场所。(8)欧姆档不得带电测量，被测电阻必须与电路脱离，每换一个档位都要进行一次欧姆调零，目的是为了提高测量精度；测量容性电路时，必须先人工放电； （二) 三只电流表经电流互感器测三相线电流的接线 画出接线原理图
三只电流互感器的K1分别接三只电流表的任一接线端，三只电流表的另一端连接后再与三只电流表的K2端连接，并接地或接零。 根据负荷电流选择电流表、电流互感器及二次线：1.电流表的选择：(1)电流表的量程应按计算电流(或按正常的最大负荷电流)的1.5倍左右选取。负荷电流应经常指示在电流表满刻度值的1/3 – 3/4范围内为宜；(2)根据安装位置、尺寸及对电流表外形的要求选择电流表的型号。 2.电流互感器的选择：应使电流互感器的一次额定电流等于电流表的量程(其二次额定电流固定为5A)。电流互感器与电流表的变比应相同，极性不能反接，K2端应接地或接零；一次电流按负荷电流的1.5倍选，精度等级为一级（为接线方便，尽可能选用母线式（穿芯式）例如：LMZ – 0.5） 。3.二次线的选择：选用截面不小于2.5mm2的绝缘铜导线，中间不得有接头，线端应顺时针压接牢固。（一次线按照一次电流或者负荷电流选择）4.电流互感器可选用LMZ型穿芯式电流互感器 电流知识1.星形接法电路中线电流等于相电流。2.三角形接法电流中线电流等于 倍相电流。3.根据设备功率P大小计算额定电流；三相电动机 1KW≈2A 单相220V用电 1KW≈4.5A 单相380V用电 1KW≈2.5A 电流互感器使用中二次为什么不可以开路？ 电流互感器在使用中是一台串联接法的变压器。它的一次绕组始终流过被测电流，该电流会在互感器的铁芯中产生一个磁通，这个磁通又会在二次绕组中感应出一个电流。二次电流也会在铁芯中产生一个磁通，假如工作中的电流互感器二次开路，此时二次电流为零，铁芯中的磁通完全由一次电流产生，当一次电流足够大时，由于没有二次磁通的去磁作用，其数值会大大增加，以致造成铁芯的磁饱和，并会使铁芯发热，严重时会烧毁电流互感器。另外，由于二次绕组开路，过高的磁通变化率会在二次绕组两端产生高压电，可能破坏二次绕组的绝缘，也会危及人身及设备安全。 电流互感器二次开路的危害有那些？1.产生很高的电压，对设备和运行人员的安全造成危害；2.铁芯损耗增大，严重发热，有烧坏绝缘的可能；3.铁芯中产生剩磁，导致互感器误差增大，影响计量准确性；4.由于二次回路开路，会使电流表指示异常，失去对电流监视作用，继电保护装置无法正常工作，致使保护失灵会对主电路的异常运行失去监视，若不及时处理，可能造成严重后果。 运行中的电流互感器安全的规定： 1.电流互感器的二次接线应选用2.5平方毫米的单股绝缘铜导线，中间不能有接头，更不能装开关、保险等等。二次线上的各接点必须拧紧。2.电流互感器二次侧的一端(K2)应做良好接地。3.工作中的电流互感器如果暂时停用，必须把二次绕组短接并接地。 （三）正确使用钳形电流表测量交流电流钳形电流表的用途、选用和用前检查 1.用途：它可以在不中断负载运行（不断开载流导线）的条件下测量低压线路上的交流电流。（对50HZ 500V以下）2.选用：它的精度及最大量程应满足测试的需要。3.用前检查：(1) 外观检查：各部位应完好无损；钳把操作应灵活；钳口铁心应无锈、闭合应严密；铁心绝缘护套应完好；指针应能自由摆动；档位变换应灵活、手感应明显；(2)调整：将表平放，指针应指在零位，否则调至零位。 测量1.选择适当的档位。选档的原则是：(1) 已知被测电流范围时：选用大于被测值但又与之最接近的那一档。(2) 不知被测电流范围时：可先置于电流最高档试测(或根据导线截面，并估算其安全载流量，适当选档)、根据试测情况决定是否需要降档测量。总之，应使表针的偏转角度尽可能地大。2.测试人应戴手套，将表平端，张开钳口，使被测导线进入钳口后再闭合钳口。3.被测导线应位于钳口内空间部位的中央，钳口应紧密闭合；4.测完大电流后，再测小电流之前，应开闭钳口数次进行去磁； 5.如果在测量小电流时，在最低档位上测量，表针的偏转角度仍很小(表针的偏转角度小，意味着其测量的相对误差大)，允许将导线在钳口铁心上缠绕几匝，闭合钳口后读取读数。这时导线上的电流值=读数÷匝数(匝数的计算：钳口内侧有几条线，就算作几匝)；6.读数：根据所使用的档位，在相应的刻度线上读取读数。(注意!档位值即是满偏值)；7.使用后，应将档位置于电流最高档 测量中应注意的安全问题1.测量前对表作充分的检查，并正确地选档；2.测试时应戴手套(绝缘手套或清洁干燥的线手套)，必要时应设监护入；3．需换档测量时，应先将导线自钳口内退出，换档后再钳入导线测量；4.不可测量裸导体上的电流；5.测量时，注意与附近带电体保持安全距离（不小于0.1米，并应注意不要造成相间短路和相对地短路，防止人身触电；6.不准在开关的动触头上、保险管上测量；7.使用后，应将档位置于电流最高档，有表套时将其放入表套，存放在干燥、无尘、无腐蚀性气体且不受震动的场所。 电流知识1.星形接法电路中线电流等于相电流。2.三角形接法电流中线电流等于 倍相电流。3.根据设备功率P大小计算额定电流；三相电动机 1KW≈2A 单相用电 1KW≈4.5A（A）测试人应戴手套，将表平端，张开钳口。（B）使被测导线进入钳口后再闭合钳口。（C）同时钳入两条导线，则指示的电流值，应是第三条线的电流。（D）若是在三相四线系统中，同时钳入三条相线测量，则指示的电流值，应是工作零线上的电流数。（E）如果导线上的电流太小，即使置于最小电流档测量，表针偏转角仍很小（这样读数不准确），可以将导线在钳臂上盘绕数匝（如图所示为四匝）后测量，将读数除以匝数，既是被测导线的实测电流数。 (四) 用一只电压表经Lw2转换开关测量三相线电压的接一、画出接线原理图： 这种测量三相线电压的方法，常用在配电装置的受电柜上。接在隔离开关与断路器之间。接线原理图如下。 接线原理图
接线位置图

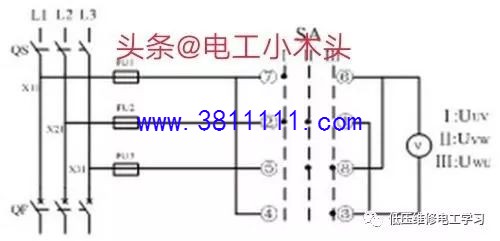

二、按图接线(实做)1、3、6、8、4、7封；3、8接表在当中；7、2、5经熔断器接A(L1)、B(L2)、C(L3)； 这种开关的接线端上有编号。接线时，按照原理图上所标示的端子号接线即可。1—3；4—7；6—8封(在开关上的预接线) 三、导线及熔断器的选择 该电路的电流很小，主要应考虑导线及熔丝的机械强度。因此，导线可选用不小于1.5mm2的绝缘铜导线，熔体的额定电流应不超过5A，熔断器的额定电流应不小于熔体的额定电流。 连接导线：可选用不小于BV-1.5的导线(截面为1.5mm2的聚氯乙烯绝缘铜芯独股电线)，中间不得有接头，线端应顺时针压接牢固，二次线应排列整齐，线端应套带回路标记和编号的记号头； 熔断器：瓷插式熔断器选用：RClA-5/1～5的熔断器(额定电流为5A，装1～5A的熔丝)或选用 螺旋式熔断器：RLl-15/2的熔断器(额定电流为15A，装2A的熔芯)； (五) 使用电压表核相( 一、在什么情况下需要核相 当两个或两个以上的电源，有下列情况之一时需要核相：1.两个电源互为备用电源或者有并列运行要求时，投入运行前应核相；2.电源系统和设备在维修或改变后，投入运行前应核相；3.已经并列经拆相大修之后，投入运行前应核相；4.设备经过大修，有可能改变一次相序时，投入运行前应重新核相。 二、核相的操作及判断 核相可使用450v或500v的交流电压表。按下图所示的方法测量。 测量时先将表的第一端固定接在“电源1”的一相，表的另一端分别试测“电源2”的三相；然后再将表的第一端固定接在“电源1”的第二相，表的另一端分别测“电源2”的三相……共九次。 判断：测量结果中U≈0的两端为同相；U≈线电压的为异相。
测量方法：1.用已知相中的任意一相，分别对未知相的三相各测一次，同相的作标记；2.换已知相中的另外两相，再分别对未知相的三相各测三次，同相的作标记；3.共进行九次测量，电压约为0V左右为同相，电压相差360V左右为异相。4.相位相同指两个交流量同时达到最大值或零值U≈0，简称同相。 三、核相过程中应注意的安全问题 1.正确地选表并作充分的检查；2.核相工作属于带电作业应至少两人进行、设监护人；操作人穿长袖衣裤工作服、戴绝缘手套；室外应穿绝缘靴；操作人应复讼监护人口令进行，使用核相杆或绝缘杆；3.测试线长度应适中，不可过长或过短，测试端裸露的金属部分不可过长；4.防止造成相间短路或相对地短路(必要时加屏护)；5.核相时应与带电体保持安全距离，人体不得接触被测端、也不得接触电压表上裸露的接线端，禁止手持电压表；6.恶劣天气禁止室外作业。 (六) 单相有功电度表的接线 画出接线原理图 直入式有功电度表接线 单相有功电度表分为直入式电度表(全部负荷电流过电度表的电流线圈)和经互感器接线的电度表两类。 直入式电度表又可分为跳入式和顺入式两种。 电度表的安装位置及安装环境应符合规程要求。其接线要求分别为：(1) 电度表的额定电压应与电源电压一致；其额定电流应等于或略大于负荷电流；（单相用电1KW≈4.5A）(2) 应使用独股绝缘铜导线，其截面应满足负荷电流的需要，但不应小于2.5mm2。(有增容可能时，其截面可适当再大些)；(3) 相线、零线不可接错，零线必须进表，零火不得反接，电源的相线要接电流线圈(否则会造成漏电且不安全)；4) 表外线不得有接头，电压联片必须连接牢固；(5) 开关熔断器接负荷侧。
相跳入式电能表
单相顺入式电能表 经互感器接线的有功电度表接线要求 (1)电流互感器要用LQG型的，其精度不应低于0.5级。电流互感器的一次额定电流应等于或略大于负荷电流为方便接线尽可能选线圈式；(2)电流互感器的极性要用对，K2要接地(或接零)；(3)电度表额定电压应与电源电压一致，其额定电流应为5A；(4)二次线要使用绝缘铜导线，中间不得有接头。其截面为：电压回路应不小于1.5mm2；电流回路应不小于2.5mm2；（一次线按一次电流选）(5)电流互感器应接在相线上，相线、零线不可接错，零线必须进表；(6) 开关熔断器接负荷侧。
(七) 直入式三相有功电度表的接线画出接线原理图 三相四线（DT）有功电度表接线原理图
三相三线（DS）有功电度表接线原理图
按图接线实做（如下图） 接线要求：①度表的额定电压应与电源电压一致，额定电流应等于或略大于负荷电流（负荷应不小于表盘标定值的20%）；②按正相序接线，电压钩必须连接，开关熔断器接负荷侧；③线应使用绝缘铜导线：其截面应满足负荷电流的需要，但不得小于2.5mm2④外线不得有接头；⑤三相四线有功电度表的零线必须进、出表。 使用要求：①三相四线有功电度表(DT型)，可对三相四线对称或不对称负载作有功电量的计量；而三相三线有功电度表(DS型)，仅可对三相三线对称或不对称负载作有功电量的计量。②电度表导线的选用：按导线选择口诀。 安装要求：①电度表安装时，应保证其可转动的铝盘为水平。②应按正相序接线（如图所示，既是正相序接线）。③所用的导线，应是铜芯绝缘导线。其截面应满足负荷电流的需要，但最小不得小于2.5mm2。④表外线不得有接头，中性线必须进、出表端子。⑤电度表不得装在潮湿、有腐蚀性气体、有易燃易爆气体场所，也不得装在有强磁场干扰的场所。⑥明装电能表距地面应在1.8-2.2m之间，暗装应不低于1.4m。装于立式盘和成套开关柜时，不应低于0.7m。 (八)三相有功电度表经电流互感器的接线 画出接线原理图：有三相三线式(三相两元件)和三相四线式(三相三元件)两种。 按图接线(实做) 选件及接线要求1.电度表的额定电压应与电源电压一致，额定电流应是5A的；2.要按正相序接线，三相四线有功电度表的零线必须入表，零火不得反接；3.电流互感器一次额定电流应满足负荷电流的需要，电流互感器的变比应相同，K2端应接地或接零，为便于接线选LQG型的，精度应不低于0.5级。电流互感器的极性要用对，不能反接；
三相四线式(三相三元件)电度表经电流互感器接线原理图
三相三线式(三相两元件)电度表经电流互感器接线原理图 4.二次线应使用绝缘铜导线，中间不得有接头。截面：电压回路不小于1.5mm2；电流回路不小于 2.5mm2；一次线按一次负荷电流选；5.二次线应排列整齐，两端穿带有回路标记和编号的“标志头”。6.当计量电流超过250A时，其二次回路应经专用端子接线，各相导线在专用端子上排列顺序：自上至下，或自左至右为U、V 、W、 N。7.三相四线有功电度表(DT型)，可对三相四线对称或不对称负载作有功电量的计量；而三相三线有功电度表(DS型)，仅可对三相三线对称或不对称负载作有功电量的计量。8.开关熔断器接负荷侧；9.电度表的金属外壳应接地。 (九)测量电机动定子绕组的绝缘电阻 选表及用前检查1.选用：测量新电动机使用1000V的兆欧表；测量运行过的电动机使用500V的兆欧表。 2.用前检查：(1)外观检查：表壳应无好无损；表针应能自由摆动；接线端子应齐全完好；表线应是单根软绝缘铜线，且完好无损，其长度一般不应超过5m。(2)开路试验：将一条表线接在兆欧表的“E”端，另一条接在“L”端。两条线分开，置于绝缘物上，表位放平稳，摇动摇把到每分钟120 转，表针应稳定指在“∞”为合格。(3)短路试验：开路试验做完后，将两条线短路，摇动摇把 (开始要慢)到每分钟120转，表针应稳定指在0，为合格。 1.测量绝缘项目：可分为 ①测对地绝缘；②测相间绝缘。2.测量： 测相对地绝缘：①将电动机退出运行(大型电动机在退出运行后要先放电)；②验明无电后拆去原电源线；③将兆欧表的“E”端测试线接到电动机外壳(例如端子盒的螺孔处)，将兆欧表的“L”端测试线接到电动机绕组任一端(接线端上原有联接片不拆)；④摇动摇把达到每分钟120转，到一分钟时读取读数(必要时应记录绝缘电阻值及电动机温度)⑤撤除“L”端接线，后停止摇表，并放电。 测相间绝缘：①对地绝缘测试后放电；②拆去电动机接线端上原有联接片；③将兆欧表的“E”端和“L”端测试线各接一相绕组；④摇动摇把到每分钟120转，一分钟时读取读数(必要时应记录绝缘电阻值及电动机的温度)；⑤撤除“L”端接线，后停止摇表，放电；⑥测另两个绕组间的绝缘……共三次(每次测后均应放电)。 不论对地绝缘还是相间绝缘，其合格值的要求如下：(1)对于新电动机用1000V兆欧表（交接试验）：绝缘电阻应不小于1MΩ；(2)对于运行过的用500V兆欧表电动机（预防性试验）：绝缘电阻应不小于0.5MΩ。 测试过程中应注意的安全问题1.正确地选表并作充分的检查；2.被测电机及必须退出运行并拆除一二次电源线，对大型电动机在退出运行后要先放电，按照测试电容器的方法摇测。每次测后也要放电，并验明确无电压；3.每相摇测前后要进行人工放电；4.测试时，注意与附近带电体的安全距离(必要时应设监护人)；5.人体不得接触被测端，也不得接触兆欧表上裸露的接线端；6.防止无关人员靠近。 何时需要进行摇测：1.新安装的电动机，投入运行前；2.停用三个月以上时，再次使用前；3.电动机在大、小修时；4.电动机在运行中发生异常现象或故障时。 (十) 用接地电阻测试仪测量接地装置的接地电阻值 最新评论相关分类
