变频空调控制系统介绍

2019-7-11 13:35| 发布者: 南召修电视| 查看: 16| 评论: 0

摘要: 变频空调控制系统是维修工程师的基础知识,对其系统化了解有助于平时维修实践。变频空调由很多电气器件或模块构成,必须有一套控制系统对这些器件设备或模块进行统一控制,从而有效完成制冷制热的功能,而且高效节能 ...

 变频空调控制系统是维修工程师的基础知识,对其系统化了解有助于平时维修实践。变频空调由很多电气器件或模块构成,必须有一套控制系统对这些器件设备或模块进行统一控制,从而有效完成制冷制热的功能,而且高效节能的变频空调需要强大的控制系统来完成精确控制。

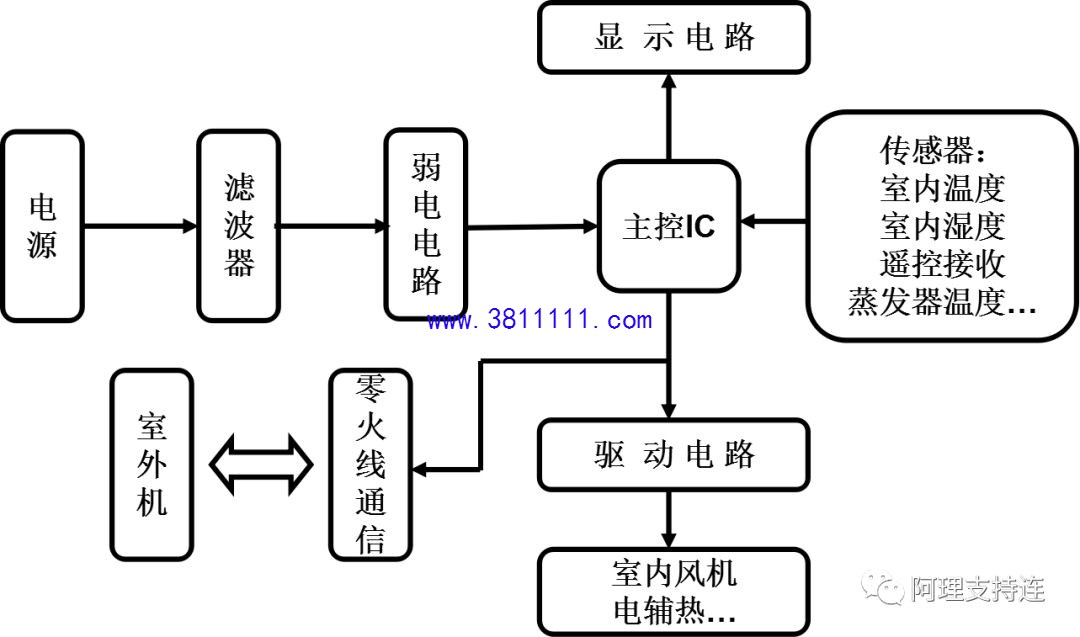

一、室内机主要设备控制

       室内机交流电接入到电源电路,输出稳定的直流电供控制板和室内机外围设备使用,主要外围设备有室内风扇电机、导风板步进电机、显示模块、遥控接收模块和传感器组。控制板与这些设备直接或间接相连,由微处理器通过外围驱动电路进行控制。

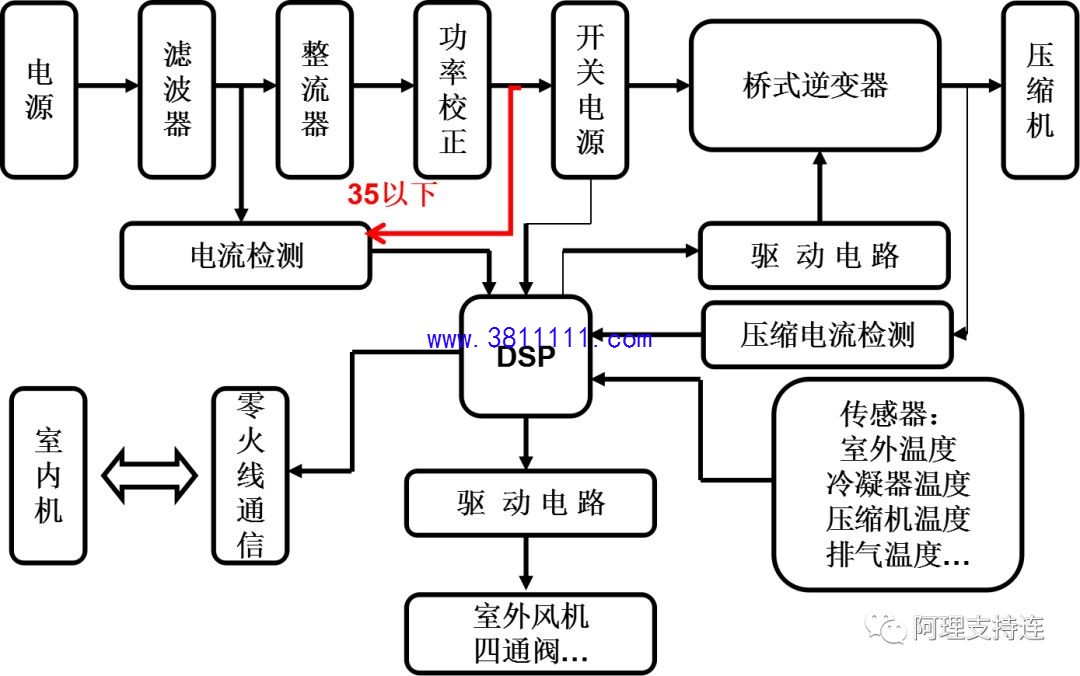

二、室外机压缩机变频调速控制

       室外机的电源是通过 AC_L 和 AC_N 两根线接入,输出稳定的直流电共控制板和室外机直流供电设备使用。而压缩机的控制是需要通过逆变器,将微处理器控制信号转换成驱动电机运转的控制电流。而压缩机变频调速的实现是微处理通过功率因素控制模块、逆变器和电机协同工作实现的。

三、室外机其他外围设备控制

       室外机其他外围设备有风扇电机、温度传感器组、四通阀和电子膨胀阀,室内机控制板与这些设备直接或间接相连,由微处理器通过外围驱动电路进行控制。

四、室内机与室外机通讯

       室内机和室外机通讯是通过微处理器的输入输出接口,通过光耦传输到N线与com线形成环路通讯,所形成的规律进行协议汇编,从而实现室内机和室外机的通讯。

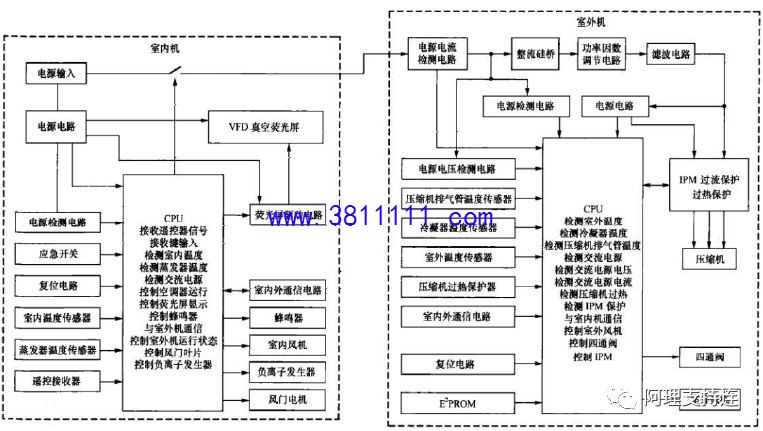

五、空调电路组成

       变频空调器工作时,一方面要自动检测室内温度的实时变化,与用户设定的温度进行比较,从而控制压缩机运转速度和运转时间,实现制冷或制热;另一方面又要接收用户通过遥控器发出的操作指令,改变空调器的工作状态或者其他操作;另外控制系统需要通过显示屏显示当前温度、空调工作状态等实时信息,所以控制系统需要以微处理器作为核心。变频空调器典型的控制系统由电源电路、MCU、温度传感系统、IPM 驱动(压缩机控制系统)、风扇电机驱动、保护电路、负载系统、显示系统和遥控系统等组成。

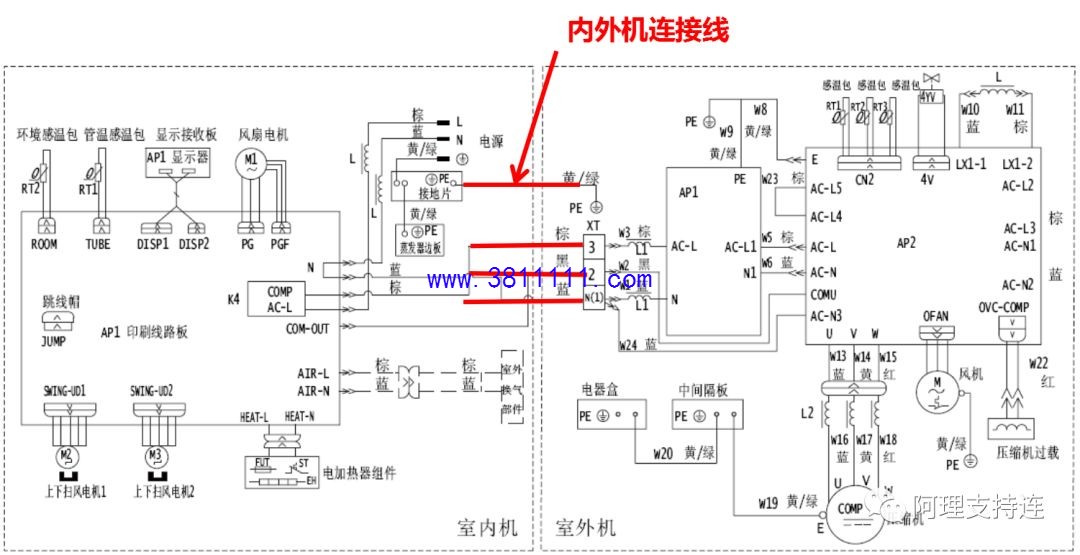

六、内外机电气控制原理图

七、电路在实物中的分布(示例, 不代表所有)

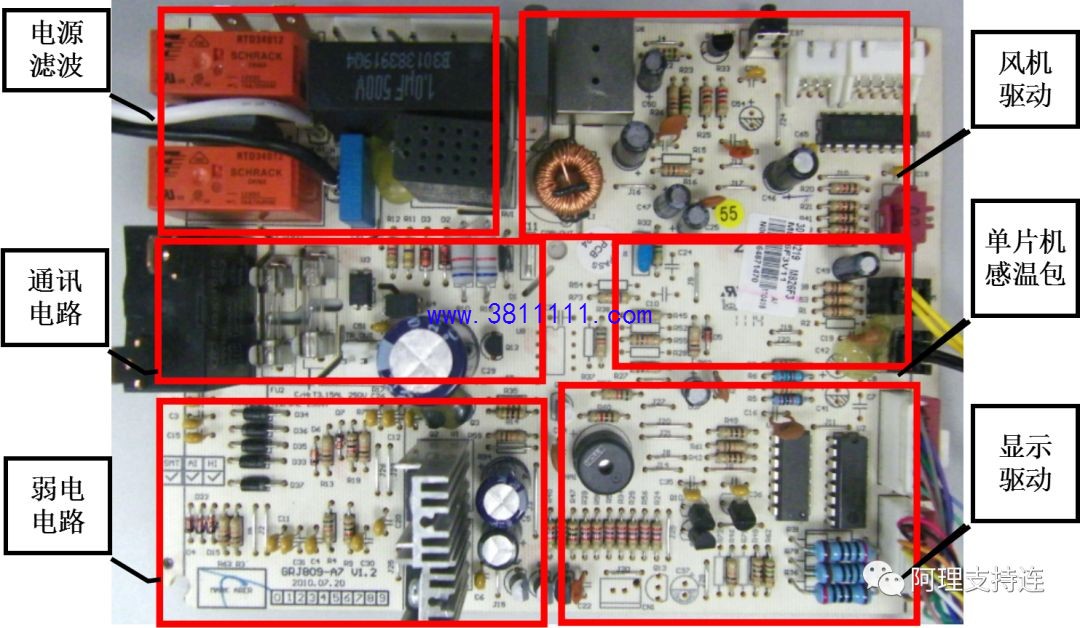

内机板:

外机板:
