通过检测逻辑板上五大电压,维修液晶电视教程

2019-6-14 08:17| 发布者: 南召修电视| 查看: 75| 评论: 0

摘要: 逻辑板上五大电压逻辑板上五大电压一、逻辑板上五大电压和阶调查电压的作用1、VGH: Vgatehigh,是指gate级的高电位,也就是打开gate级的电压。2、VGL: Vgatelow,是gate级的低电位,也就是关闭gate级的电压,在二阶驱动时 ...

逻辑板上五大电压

逻辑板上五大电压一、逻辑板上五大电压和阶调查电压的作用1、VGH: Vgatehigh,是指gate级的高电位,也就是打开gate级的电压。2、VGL: Vgatelow,是gate级的低电位,也就是关闭gate级的电压,在二阶驱动时此电压有效,在三阶驱动时,此电压只是用来产生Vgoffl;3、VgoffL: Vgateofflow,是gate级关闭电压中的低电平(使用在三阶驱动中,由VGL经过一个电压转换电路得到)。4、VgoffH:Vgateoffhigh,是gate级关闭电压中的高电平(在三阶驱动中使用,用来消除下一条gate级关闭时由储存电容(CS ON GATE)造成的电压值改变),它的值基本上可以认为是Vgoffl+Vcom;有些IC资料上面只提到了VGH和VGL,那是因为,这颗IC只支持二阶驱动,有的IC资料上面VGH、VGL、VGOFFH、VGOFFL都有,那是因为此IC支持二阶和三阶驱动。VDDG,VEEG为二阶驱动的GATE的开关电平。5、VCOM:液晶偏转基.

.关于Vcc和Vdd的区别一、解释VCC:C=circuit 表示电路的意思, 即接入电路的电压;VDD:D=device 表示器件的意思, 即器件内部的工作电压;VSS:S=series 表示公共连接的意思,通常指电路公共接地端电压。  二、说明1、对于数字电路来说,VCC是电路的供电电压,VDD是芯片的工作电压(通常Vcc>Vdd),VSS是接地点。2、有些IC既有VDD引脚又有VCC引脚,说明这种器件自身带有电压转换功能。3、在场效应管(或COMS器件)中,VDD为漏极,VSS为源极,VDD和VSS指的是元件引脚,而不表示供电电压。4、一般来说VCC=模拟电源,VDD=数字电源,VSS=数字地,VEE=负电源  另外一种解释:Vcc和Vdd是器件的电源端。Vcc是双极器件的正,Vdd多半是单级器件的正。下标可以理解为NPN晶体管的集电极C,和PMOS or NMOS场效应管的漏极D。同样你可在电路图中看见Vee和Vss,含义一样。因为主流芯片结构是硅NPN所以Vcc通常是正。如果用PNP结构Vcc就为负了。荐义选用芯片时一定要看清电气参数。Vcc 来源于集电极电源电压, Collector Voltage, 一般用于双极型晶体管, PNP 管时为负电源电压, 有时也标成 -Vcc, NPN 管时为正电压.Vdd 来源于漏极电源电压, Drain Voltage, 用于 MOS 晶体管电路, 一般指正电源. 因为很少单独用 PMOS 晶体管, 所以在 CMOS 电路中 Vdd 经常接在 PMOS 管的源极上.Vss 源极电源电压, 在 CMOS 电路中指负电源, 在单电源时指零伏或接地.Vee 发射极电源电压, Emitter Voltage, 一般用于 ECL 电路的负电源电压.Vbb 基极电源电压, 用于双极晶体管的共基电路.  电路中的解释:  单解:VDD:电源电压(单极器件);电源电压(4000系列数字电 路);漏极电压(场效应管)VCC:电源电压(双极器件);电源电压(74系列数字电路);声控载波(Voice Controlled Carrier)VSS::地或电源负极VEE:负电压供电;场效应管的源极(S)VPP:编程/擦除电压。

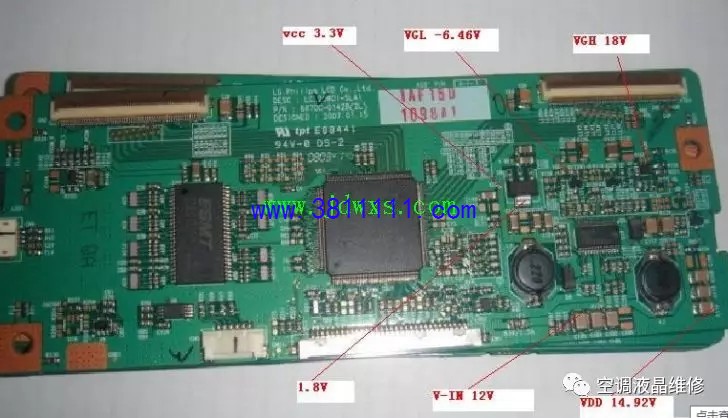

详解:  在电子电路中,VCC是电路的供电电压, VDD是芯片的工作电压:VCC:C=circuit 表示电路的意思, 即接入电路的电压, D=device 表示器件的意思, 即器件内部的工作电压,在普通的电子电路中,一般Vcc>Vdd !VSS:S=series 表示公共连接的意思,也就是负极。  有些IC 同时有VCC和VDD, 这种器件带有电压转换功能。  在“场效应”即COMS元件中,VDD乃CMOS的漏极引脚,VSS乃CMOS的源极引脚, 这是元件引脚符号,它没有“VCC”的名称,你的问题包含3个符号,VCC / VDD /VSS, 这显然是电路符号。 逻辑板维修总结(检修思路)一、外观检查看主芯片电源IC 滤波电容等易损元件是否存在明显烧黑或颜色异常等;二、测电阻测各供电测试点是否存在短路阻值变小,保险有无开路;三、测电压测各供电测度点电是否正常(①电源供电Vcc5V/12V,②主芯片3.3V ;2.5V;1.8V,1.2V 等,③VAA14V,VGH20V,VGL-5.5V,④VREF13V,VCOM 6V);四、测IC 信号线对地阻值LVDS DDR与主芯片之间数据交换是否有不良;五、检查各连接线排插看屏线与逻辑板、逻辑板与屏之间排插是否存在接触不
