居民供电故障不少人家的照明灯具和某些家用电器莫名其妙的烧毁分析与排除

2021-10-10 08:25| 发布者: 南召修电视| 查看: 10| 评论: 0

摘要: 故障的现象十分奇怪,就是有不少人家的照明灯具和某些家用电器莫名其妙的烧毁。邻居们因为知道我略懂电气知识,所以纷纷前来询问故障原因。经过我的初步分析,认为这可能是总的地线(这是居民对中性线的习惯叫法)断 ...
故障的现象十分奇怪,就是有不少人家的照明灯具和某些家用电器莫名其妙的烧毁。邻居们因为知道我略懂电气知识,所以纷纷前来询问故障原因。经过我的初步分析,认为这可能是总的地线(这是居民对中性线的习惯叫法)断了。我当即建议他们先切断家中总电源,并立即打电话到供电局报修。供电局很快来到现场。不到一小时就排除了故障。事后,毁坏的电器由供电局全责赔偿。

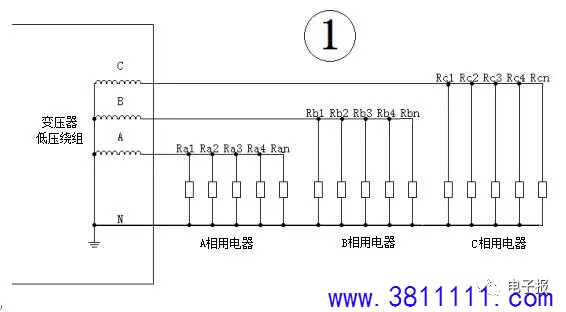

这片居民区共有12个住宅单元,共用一台供电变压器。经事后了解,在这次故障中有4个住宅单元竟然没有一家烧毁电器,另有4个住宅单元少量烧毁,还有4个住宅单元烧毁最多。为了分析故障原因,画了一张用电示意图,见图1。

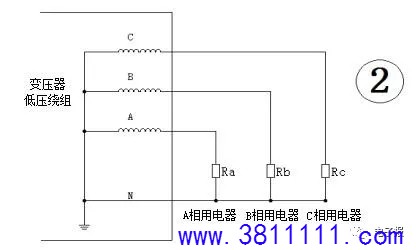

由图1可见,其A、B、C三相电源分别供给三组用户。大家知道,用电器可以等效画成电阻器。在这里,各相用户的用电器都是并联连接的,于是更可以简化成图2的电路图。

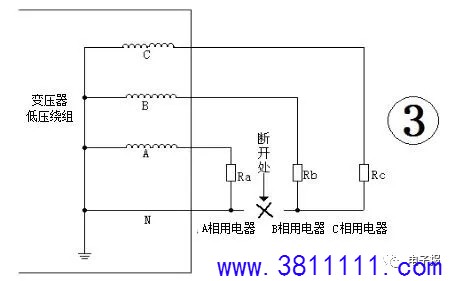

从图2分析,如果供电变压器损坏,不可能有三分之一左右的用户没有损坏用电器,而且决不能在不到一个小时的短时间内就能修复故障。肯定故障的原因只有一个,就是某处中性线断了。而且断开的部位在图3的X处。

从图3可以很清晰地看出,A相供电用户的供电仍是正常的,因而就没有毁坏用电器。但B相和C相用户的用电器则不然,它们呈串联状态,处于由B相和C相电源供电的线路中。当然,如果B相用户和C相用户当时用电的总功率二者相等或相接近,即可视作图3中Rb和Rc相等或相接近,则该二组的用户各分得约380/2=190V左右电压,不至于毁坏照明灯具和用电器。但如果二者相差悬殊的话,那就会根据各组用电功率的大小按反比例关系分配电压。假设C相功率比B相功率小得较多,即Rc〉〉Rb,则C相用户获得的电压就较高,其中最脆弱的用电器必然最先损坏。损坏了一部份电器之后,总功率更小,获得电压就更高,造成恶性循环。于是就有更多电器继续烧毁。但这只是静态的分析,实际情况还要复杂一些。当时是傍晚时分,有些人家在用晚饭,开了照明灯,有些人家在看电视,而在故障之时,各组都会有不同家庭随时打开或关闭某些家用电器的情况,另外还有电冰箱、空调器、电磁炉等不规则的启动停止。这种无规则、无规律的负载变化,必然导致B相、C相电源对应的负载电阻Rb和Rc 会随机变化,各相负载上获得的电压也相应变化,当负载上的电压明显超过额定值时,正在工作的家用电器被烧毁就势在必然啦。
