升级改造一套双48v的充电机制作八路12V铅酸电瓶充电机

2021-10-10 08:21| 发布者: 南召修电视| 查看: 8| 评论: 0

摘要: 升级改造一套双48v的充电机。也就是说同时可以充8块12v的单体铅酸电瓶充电机。实际上这套充电机是多功能的。由于这次选用的控制器是铅酸,胶体,锂电通用型的控制器,实际使用起来就方便的多了,尤其是修理部特别适 ...
升级改造一套双48v的充电机。也就是说同时可以充8块12v的单体铅酸电瓶充电机。实际上这套充电机是多功能的。由于这次选用的控制器是铅酸,胶体,锂电通用型的控制器,实际使用起来就方便的多了,尤其是修理部特别适用。
该充电机整体设计主要分为四个部分。
1.开关电源供电部分。
我这次选用的是二手的工业级24v/25A的开关电源作为主供电。使用时不需要做任何改动,确保原厂设计指标不变。虽然选用的是二手货,但是实测性能指标丝毫没有变。这款电源功率管,和输出整流管上都安装有温度开关加以保护,整体设计还是很考究的。所以我首选了它。

2.另外选用了一块降压可调电源模块。
这种模块可以自由调谐输出电压和电流。使用时将模块in输入端连接到开关电源输出端。模块的out输出端连接到控制器的in输入端即可。根据实际使用需要调整输出电压和电流。调整范围在20v—16v/1A—10A范围内。注意输出电压不能高过控制器的输入电压。需根据控制器使用说明书来调谐。当然我是将原电路板上的可调电阻换成了精密多圈电位器。并且安装到面板上同时配上了一块电压电流表用来显示使用电压和电流,使用起来就很方便了。
3.充电控制器。

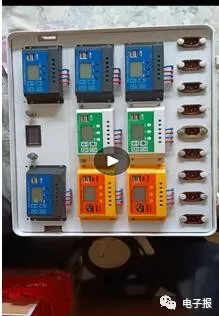

我选用了多功能的30A多功能太阳能控制器价格不贵,控制器的颜色不同是因为分批次从不同商家买回来的。而且该控制器可以升级改装成50A以上的,因为电路板上预留了功率管的安装位置,采用双管并联电流倍增。该控制器可以很方便的自由选择充电对象。并且可以调谐充电截止电压,因为我使用的是铅酸电瓶,所以我按照控制器说明书的要求,将充电截止电压调整在14.4v。充满即停,并且进入到浮充状态完全不必考虑会将电池充坏。待所有电瓶全部充饱后拔掉电源移出充电机。
4.注意!!!
该充电机在使用时一定要先将电瓶之间的连接线断开,再插入电瓶插头待控制器识别到电瓶及电瓶电压后,再插入电源进行充电。充完电先拔掉电源插头及充电机插头之后再使用。否则可能烧坏太阳能控制器。我使用的是三只1P/63A的空开作为电池之间的连接和一只2P/63A的空开用来切断电瓶与电车供电来控制。断开时充电,闭合时电车使用。这样做主要考虑维修方便。也可使用三档八节转换开关来进行切换,不过成本会高一些。
接下来的工作那就是装箱整体布局。

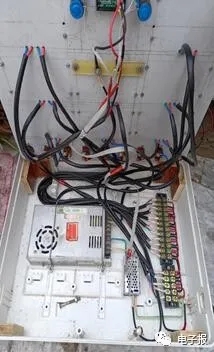

机箱我是从废品站淘来的家用净水器的外箱大小正合适。面板上的插座,中间是220V输入,左右两边各为4路输出,可以同时充1---8块电瓶。我的做工虽然不怎么样但是经过一个月来的实际使用,效果非常的好。特别是对于老化程度不同的电池,采用这种充电方法,可以有效的保证每一块电池都能够充饱,而且再也不会将电瓶充坏了。我现在使用的这组58Ha的旧电池,原本最多只能跑50公里左右。自从采用了我新设计的这种充电方法之后,一次充满电可以跑到将近80公里。所以我对我的这台充电机很满意。不知道大家怎么看,是否能给个合理的评价。我先谢谢大家了。下面附上分解图供大家参考。有需要的可以电话联系咨询。
以下附图仅供参考。
