恢复燃气炉松手就熄火不能保持的功能

2021-10-9 13:51| 发布者: 南召修电视| 查看: 10| 评论: 0

摘要: 天然气炉在长期的使用后,逐渐出现了打火燃烧,但手一松开时,就不能保持燃烧的状态,有时能保持、或者有时不能保持。首先想到是烧火炉盘内圈里面脏了,因为曾经出现过,当饭扑出来了时,燃烧的火焰瞬时就熄灭了,再 ...
天然气炉在长期的使用后,逐渐出现了打火燃烧,但手一松开时,就不能保持燃烧的状态,有时能保持、或者有时不能保持。首先想到是烧火炉盘内圈里面脏了,因为曾经出现过,当饭扑出来了时,燃烧的火焰瞬时就熄灭了,再次打火,就不行了。非得要清理干净,等一会儿,才能再次打火煮饭。
于是先清扫干净,但是此法不管用,因为台面上基本都比较干净,只不过是使用的时间有十多年了,换一台新的吧?想想不服气,打开看看再说,撤开炉子的台面,哇!里面又脏又烂(见如图1所示),不值得修理了?心想既然打开了,再琢磨琢磨吧。也可趁此机会,检验一下自己判断问题的思路.。

图1
曾经看过类似的文章;什么清扫热电偶、调节风门、疏通喷嘴、换电池等等办法。这些办法的作用就是加强内圈火焰的燃烧,用来传递温度信号给热电偶。当打着火后,火焰的热量会包围这根保护针的(热电偶),热电偶产生电势,让电磁阀吸合住。这就保证了我们每次打着火后,马上松开手,火就不会熄灭。但当这个保护针元件无法传递稳定热电能时,电磁阀不能吸合,就会切断供气,这就发生了不能保持燃烧的现象。另外,当饭扑出来了时,燃烧的火焰瞬时就熄灭了,起到熄火保护的功能。
这就是其中的原理。而我们手压着时候是强制供气的,手松开就会熄灭。只有打着火后,且手压住开关燃烧几秒钟,再松开手火焰才会持续燃烧。即热电偶产生电势,电磁阀吸合。这就是保持燃烧的操作过程。松开手后燃气灶就能持续供气,传递温度信号证明燃气处在正常燃烧的状态。
问题是我这里按照类似的文章处理后,收效甚微,也许处理方法不到位。有时能保持着燃烧状态,有时不能保持的现象,依然存在。那么应该是什么毛病呢?是这个保护针元件不起作用了吗?再仔细看看,这根保护针的(热电偶)顶部和四周完全烧成黑色(如图2所示),氧化层很多一样,似乎得换一个?

图2

图3

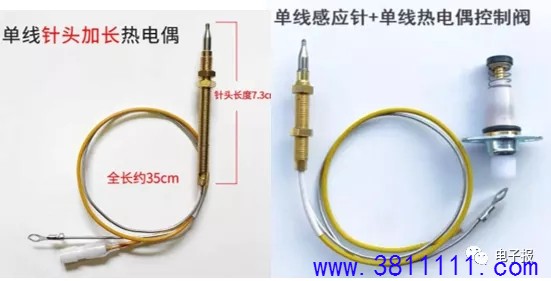

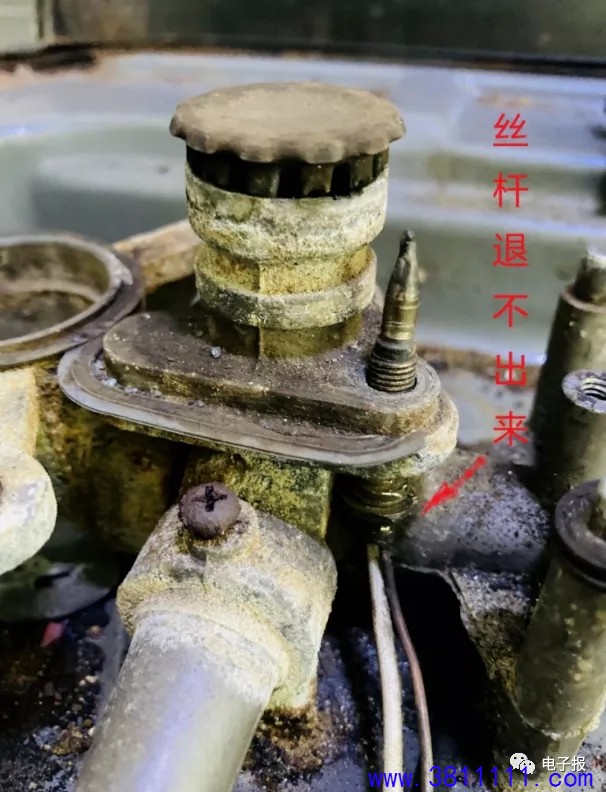

但是,固定这根保护针的上下螺丝帽,已经烧损锈蚀,很难扯卸。又在网上购买了一瓶除锈剂,清洗了一会儿,可以松开螺丝帽了,但还是取不下来。因为这个丝杆很长,必须还要把整个烧嘴部件撤卸下来(如图3所示),脱离炉盘底座,才有向下移动的空间,把丝杆退出来。大动干戈,非常麻烦!已经开始打退堂鼓了。就是反过来,从上取出来,但端部接地线的垫圈、接电磁阀的插头,都比丝孔大。就是破坏性的撤出,那以后安装时,又怎么办?查看了下网上卖出的热电偶,确实存在这个问题(如图4所示)。只有从下退出来方法可行。这样,必须要撤卸气路!?这就违反了用气的安全规范,非得要找燃气公司的专业人士来处理。炉子的气路部分,都是密封处理了,密封丝扣地方都是用油漆做了记号,不能乱动!

图4
不能下手处理了!怎么办?再回忆下炉子的问题;有时能保持燃烧,有时不能保持。在能保持燃烧时,炉子的火焰颜色正常,火苗大小也正常;在不能保持时,若持续按住旋钮(这时,放电针处于连续放电状态下,火苗会持续燃烧),人为手动打开了阀门,多保持一会儿,热电偶的金属外壳热了,感应电势便足够,吸合住电磁阀,就能稳定的燃烧。说明热电偶这儿存在问题?
结合上面提到的原理,又按照类似文章的方法;清扫热电偶,用洗碗的钢丝球,轻轻的擦拭保护针顶端的热电偶表面。左右调节放电针顶部,想靠近火焰基本无法移动,只好上下调节放电针顶部与火焰的位置到最佳。调节小火燃烧时的风门到最佳状态,风门开大了,火苗呼呼的,反而把热电偶吹冷了?风门开小了,火苗黄色的,燃烧的热量不够。一定是大大的蓝色火苗,不要左右到处飘移。上述两个方面的处理方法再做一遍,而故障涛声依旧,故障点肯定是这根保护针,热感应老化(钝化),其感应电势不足以吸合电磁阀。

图5
调节热电偶的上下位置,和水平位置,使其离火焰最近(即获得热电偶的热量足够多),这种方法无法施展。燃气控制开关的结构如图5所示(尽管不同厂家的产品结构不一样,但原理一样),黑色的塑料管道为进气口,分两路铝管道供气给烧嘴。手动按压旋钮时,打开了进气阀门,再旋转旋钮调节火焰的大小量。反复用手按压开关,每次都能点燃火苗。说明电磁阀不会卡住,动作正常。再调节小火苗螺丝上下的位置,反时针调节到最大,使小火管道的燃气流量最大。其实,还有一个问题不要忽视(我看好多文章都没有说到这个问题),非常重要!那就是电磁阀通路中的接头,不要松动,接线螺丝的垫片要擦拭干净,拧紧螺丝。因为到电磁阀的电流极小,最大只有5mA左右。这条通路中黄色线接好接牢固,接地线多处重复接地的螺丝要拧紧,反正一切产生毛病的因素要排除干净!
其实,一般的燃气炉子能够做好3点,基本就处理好了,即:
 1. 清洁放电针顶部热电偶外面的灰尘和氧化层,调节靠近火苗的最佳位置。
 2. 调节风门使火苗的大小、颜色到最好的状态。
      热电偶到电磁阀的弱电通路,垫片干净、接头接点拧紧,减少接触电阻,重复接地以保证搭铁的电阻最小。

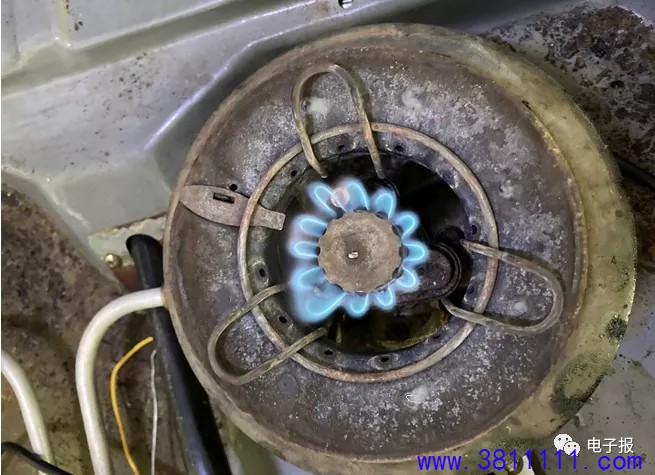

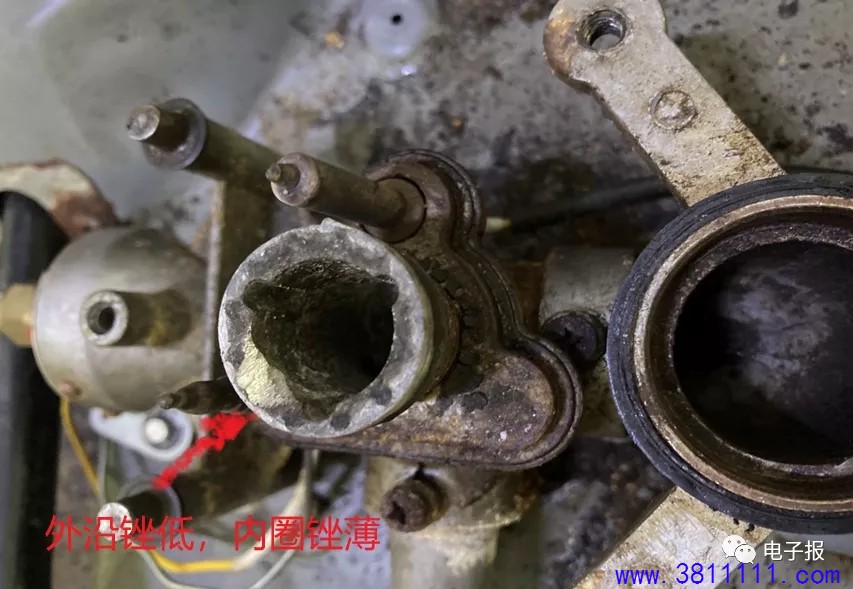

知道了原理,可否加强小火燃烧时的火焰,即供给热电偶的热量足够多些呢?按照此思路,想到了既然不能上下调节热电偶,那就使火苗偏移,烧到热电偶顶部的火焰多一点,因为在盖小火苗的盖子时,看见这个不规则的盖子(铸铝件,非机加工),变换位置有时火苗会偏心到热电偶侧。于是把这个位置做一个记号,每次重复这个位置盖住。另外把下面炉腔壁这点处,用小半圆锉刀把外圈挫低一点(如图6所示),再把炉腔内壁的厚度也挫薄,形成一个比圆周其他地方稍大一点的出气孔。使燃气从这里喷出量,比其他地方的多一些,燃烧时的火苗大一些(如图7所示)。

图6
果然,内圈燃烧后的小火焰是偏心的,在靠近热电偶这边的火苗要大一些,蓝色的火苗完全烧烤到热电偶的顶部。这样,热电偶瞬间被加热,产生很大的热感应电势,使得电磁阀能够稳稳的吸合住,再松手就能够稳住燃烧的状态。基本上百发百中,能够正常使用了。
最后,必须进行漏气检查;先感官检查,多闻一闻、多听一听。有条件的话,最好用漏气测试笔检查,确认无误后再开气。燃烧时,再用毛笔浇肥皂水到各个接头处,检查有否冒
泡漏气现象,一定要妥善处理,有条件有机会时,申请燃气公司专业人员进行漏气检查。

图7
