德尔玛DEM-F320树形超声波加湿器电路简析与不出雾故障检修

2021-10-9 13:35| 发布者: 南召修电视| 查看: 9| 评论: 0

摘要: 一、电路原理此机由开关电源、水雾扩散、水位检测、雾量调节、水雾产生等电路组成,实绘电路见附图所示(注:图中各处电压值,为有水状态 下,500型万用表所得)。电源开关管Q1(SVD4N65F)、调整管Q3(A1015)、开关 ...
一、电路原理

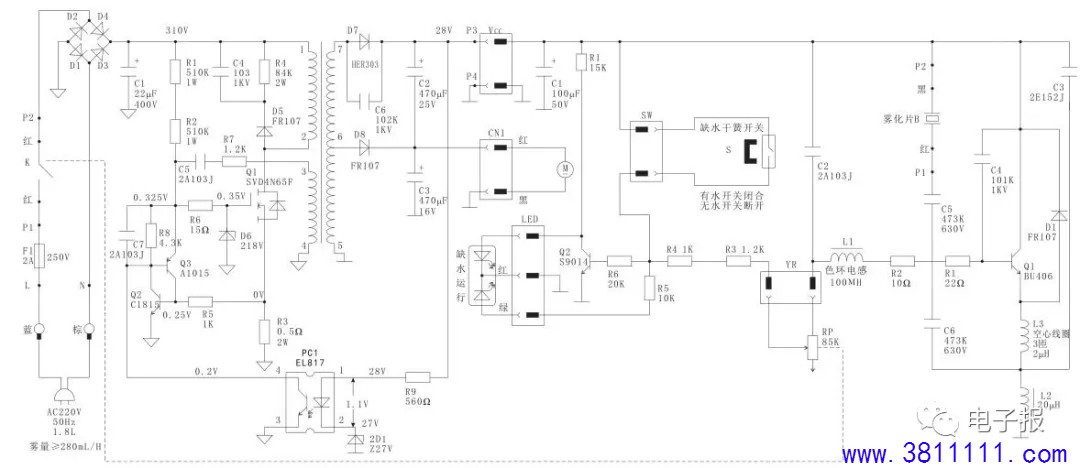

此机由开关电源、水雾扩散、水位检测、雾量调节、水雾产生等电路组成,实绘电路见附图所示(注:图中各处电压值,为有水状态 下,500型万用表所得)。
电源开关管Q1(SVD4N65F)、调整管Q3(A1015)、开关变压器T1、整流管D7(HER303)、光耦PC1(EL817)等组成开关电源电路,产生13.5V、28V直流电源,分别为水雾扩散、水雾产生等电路供电。
市电整流滤波后产生的约310V直流电压,通过启动电阻R1、R2(510KΩ)、R6(15Ω)加到Q1的栅极G,Q1启动。之后,正反馈绕组③、④脚产生的感应电压,通过电阻R7(1.2kΩ)、电容C5(2A103J),反馈至Q1的G极,电源开始振荡工作,输出13.5V、28V电源。稳压由稳压管ZD1(Z27V)、PC1、Q3等来调节。
水雾扩散由直流风扇M(DC12V,0.08A)来完成,工作开关K接通后M便转动,将水雾吹向空中。
水位检测由干簧管S及塑料泡沫型磁浮子组成,有水时,装在泡沫塑料中的磁环上升,干簧管常开触点闭合,振荡管Q1(BU406)基极有偏压,电路起振,有水雾产生,同时,缺水/运行指示控制管Q2(S9014)饱和导通,缺水指示红灯无供电电压不亮,运行指示绿灯从电阻R5(10kΩ)上部得到供电点亮,指示当前处于运行状态。无水时,磁浮子下降,S常开触点断开,Q1、Q2的基极及绿灯无供电电压,电路停止振荡,不产生水雾,运行指示绿灯不亮,此时,缺水指示红灯因Q2不导通,直接从电阻R7(15kΩ)上部得到供电点亮,指示当前处于缺水状态,提醒使用者及时加水。
雾量调节由电位器RP(B5K)及电阻R4(1kΩ)、R3(1.2kΩ)等组成。调节器RP,即改变了Q1基极偏置电流,改变Q1振荡管输入信号的放大量,从而使压电陶瓷换能器B输出的振荡幅度能在弱、强振荡状态之间变化,调节水雾量。逆时针旋转RP水雾量减小,顺时针旋转RP水雾量增大。
水雾产生由Q1、B、电容C3(2E152J)、C6(473K/630V)等组成。B作为等效电感元件并接在Q1的基极、集电极之间,与Q1发射极的外接C3、C6,构成了典型的电容三点式振荡器,电路产生高频振荡,通过换能器机械振动,将水雾化成超微粒子。
此外,Q1周围的电感L1(100μH)的作用是减小偏置电路对反馈电压的影响;串在发射极电路的小电感L3(共三圈)用于产生微小的交流负反馈,以利于振荡的稳定;L2为高频扼流圈,作用是增大发射极交流阻抗并为直流提供通路;R1(2.2Ω)和C4(101/1kV)防止寄生振荡;D1(FR107)的作用是保护Q1,防止被击穿;R3(0.5Ω/2W)与Q2(C1815)、Q3等组成过流保护,当过载时,Q2、Q3自锁导通,开关电源停止工作。

二、故障检修
故障现象:出雾量很小。
分析与检修:怀疑电源有问题,通电测电源输出端直流电压13.5V、28V皆正常。测振荡管Q1(BU406)基极偏置电阻R4(1kΩ)、R3(1.2kΩ)、雾量调节电位器RP(B5K)也正常,怀疑Q1性能不佳,代换后故障依旧。卸下换能器B,发现其上面有锈斑,估计已坏。网购一换能器,复原后试机,一切正常,故障排除。
