普通双缸洗衣机洗涤定时器代换方法详解

2021-10-8 05:59| 发布者: 南召修电视| 查看: 15| 评论: 0

摘要: 原洗衣机定时器坏了,带有四组转换触点,洗涤有强、弱两档。新的定时器与原定时器相比,一是主触点仅两根引线,只负责电源的接通和关断,没有快停机时的蜂鸣器接线;二是转换触点比原来少了一组,仅有三组转换触点, ...

原洗衣机定时器坏了,带有四组转换触点,洗涤有强、弱两档。新的定时器与原定时器相比,一是主触点仅两根引线,只负责电源的接通和关断,没有快停机时的蜂鸣器接线;二是转换触点比原来少了一组,仅有三组转换触点,因此只能用于洗涤电机的换向。

市面上出售的定时器生产厂家很多,触点数量、引线颜色也是多种多样,给维修洗衣机和更换定时器带来了很大的麻烦。但是按照本文介绍的代用方法,也就没那么麻烦了。

定时器接线的基本原则:不能同时给启动电容两端供电!无论定时器是什么样的,必须保证每次触点闭合只能给启动电容的一端供电。

定时器的质量好坏,应该从购买时就开始判定,进行简单的现场试验和测量。

一、定时器购买时必须做的现场动态试验,包括:

1.机械动作可靠性:小角度转动试验,转轴必须能可靠回到原点(主触点跳开),以保证可靠关断洗涤电机。因此转轴起点处不能有“空转”角度,如果起点有空转行程会造成计时结束时不能及时可靠地关断洗涤电机。

补救办法:如不甚购买了有“空转角”的定时器,可拆掉转轴根部的止转销,将转轴顺时针强制转动180度到达凸轮(摆动块)的卡住位,即:使发条的初始绷紧度增加半圈,再装上止转销。

2.各触点组接触可靠性:先对各个触点组的动态开、闭进行目视检查,如能可靠开、闭,再用三用表进行动态接触测量,接触电阻不应大于3欧姆。

二、定时器各触点组的测量和清洗

因为转换触点在断开瞬间会承受强烈的自感反电势产生火花,对触点的烧损比较厉害,因此,触点间的接触电阻必须尽量低,并且使用一段时间后,还应对触点组进行检查保养。因此,在新定时器准备安装到洗衣机上之前,必须对定时器的四组触点的接触电阻进行检查测量,如达不到要求应时行清洗维护。方法是:

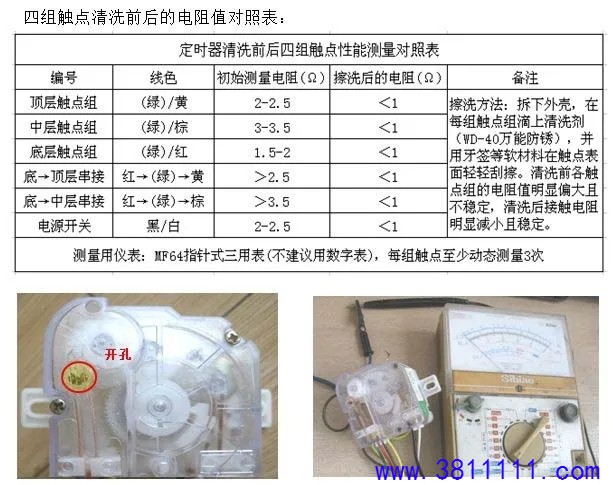

1.用指针式多用表的RX1档分别测量四组触点的动态电阻值(开动定时器),触点电阻应小于1欧姆,否则;

2.拆下定时器的外壳,用专用电气清洗剂对三组转换触点和一组电源开关触点擦拭清洗(禁止使用砂布)。同时,在外壳上正对三组转换触点的地方打一个小孔(ф6左右。有的定时器出厂时已经开孔了),便于今后对转换触点组的保养。安装好外壳(注意:一般安装外壳时,主触点组<电源开关>的静簧片可能会碍事,合上外壳时用针拨开)。

3.用指针式多用表的RX1档测量清洗后的动态电阻值,必要时再用牙签等软材料蘸上清洗剂轻轻刮擦触点表面。

三、定时器三组换向触点的动作逻辑:

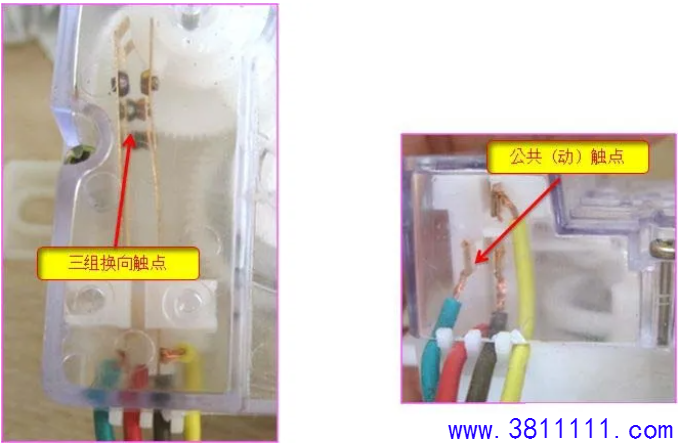

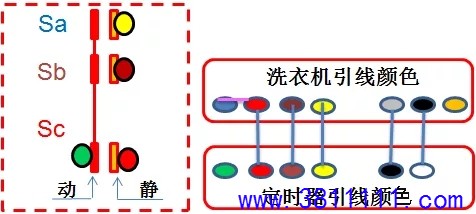

1.辨认三组触点的接线:通过透明外壳观察四根接线可知:左侧(绿线)为三组触点的公共动触点,右侧黄、黑、红则分别接上、中、底层的静触点。

2.目视判断三组触点的通、断、空档顺序:顺时针拧动定时器使之运转,从定时器顶部触点向内观察,即可直观地看到触点闭合、断开、空档的顺序,并可大致判断动作周期。

因此可知,通过凸轮的转动,电源(来自主触点)经底层触点组(红)→公共端(绿)→交替分配电源给上、中两组静触点→电容两端分别通电→实现洗涤电机正反转。由此可绘出触点组的动作时序图。

因此可知:该定时器仅有电机换向控制功能,没有强弱档之分。为防止转换出现空档,将转换开关的两条输出线(红、兰)短接在一起再接底层的静触点(红线)。

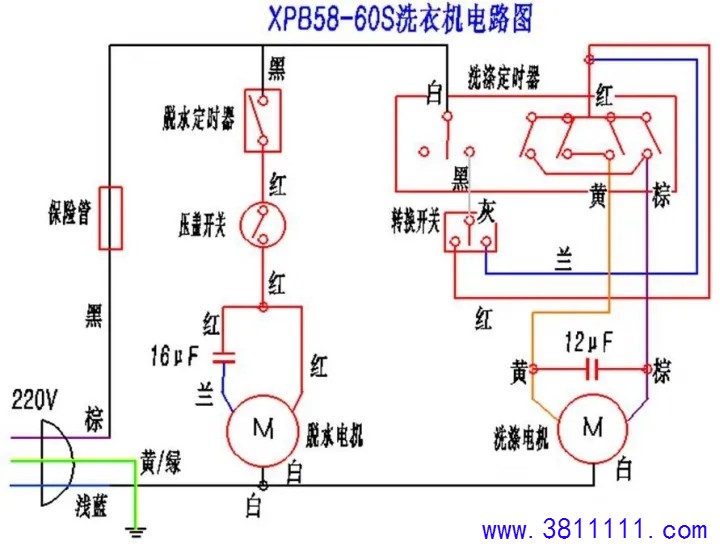

改过的接线图:

1.取消了蜂鸣器及其连接;

2.将来自洗衣机的转换开关输出的红、兰两线短路,共同接定时器红线;

3.绿线什么都不接。

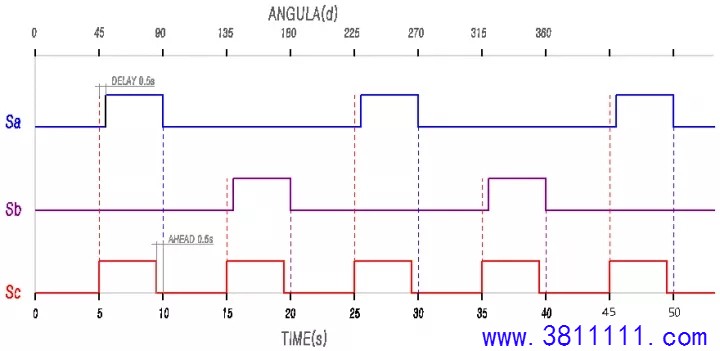

定时器三组转换触点动作时序图:

Sa  上层触点组:总是“后通先断”,延迟约0.5秒闭合,闭合时间约为4.5秒,凸轮转动45度。

Sb  中层触点组:总是“后通先断”,延迟约0.5秒闭合,闭合时间约为4.5秒,凸轮转动45度。

Sc  底层触点组:总是“先通后断”,延迟约0.5秒断开,是三组触点动触点的公共端,闭合时间约为4.5秒,通、断周期为90度。

Sc先通后断,可能是因为该争触点动作频率高(是Sa、Sb的两倍),更重要的是防止了反向自感电势作用在该触点上。(Sa、Sb断开时火花很大)
