40-PWL37C-PWG1XG(PWL37板)电源板电路原理与维修

2021-7-17 08:37| 发布者: 维修迷| 查看: 176| 评论: 1

摘要: 一、PWL37电源板主要元件介绍二、PWL37电源板实物图片三、PWL37电源板原理框图四、PWL37电源板线路图五、PWL37电源板输入电路分析 交流市电自火线(Live line)和零线(Neutral line)输入: F1为保险管,在输入电 ...
2378525278


待机控制流程:
    当电源板收到的PS-ON信号是低电平的时候,QS3的BE极因没有足够电压导通,此时QS3处于截至状态,因此光耦IC6无法工作,因此VC电压无法通过Q11,因此也无法提供VCC2和VCC1的电压,因此机器的PFC和PWM无法工作,就没有12V和24V电压输出。

九、PWL37电源板(IC2-L6563)介绍

PFC电源用到ST(意法半导体)公司的L6563。
特性
1.临界电流模式控制的PFC电路。
2.精确的、可调的过压保护。
3.可跟踪模式的PFC输出电压(未使用)。
4.反馈环失效保护(锁定保护)。
5.自带PWM电源控制接口。
6.输入电压前端反馈。
7.低启动电流;5MA最大静态电流。
8.1.5%精度的内部参考电压。
9.门极驱动电流:600/800MA的推/拉电流输出能力。

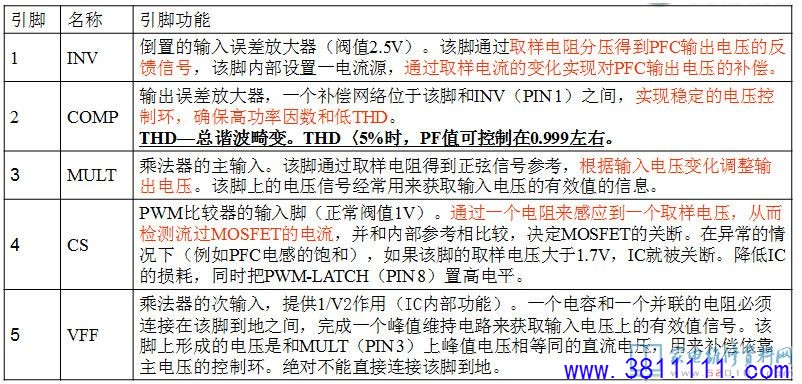

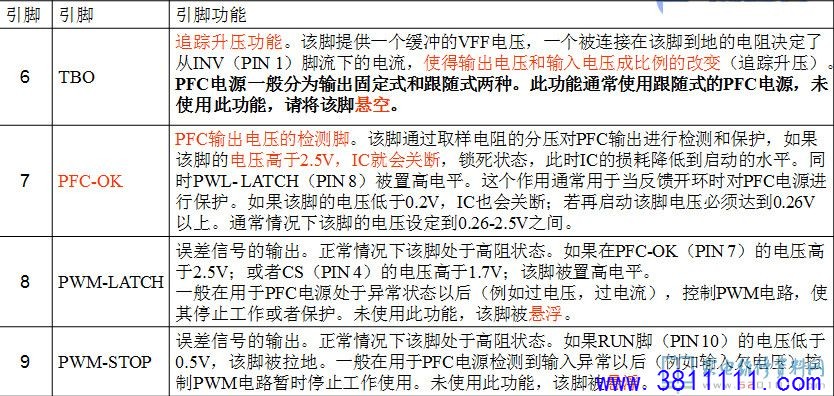

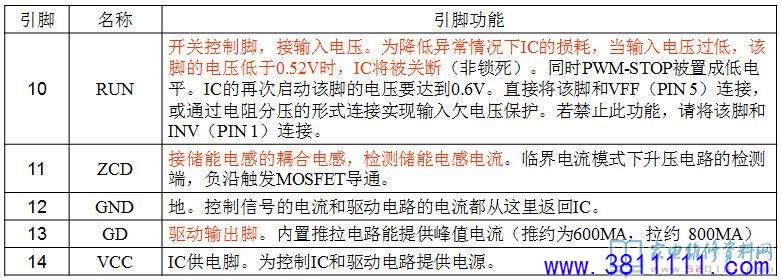

十、PWL37电源板(IC2-L6563)引脚介绍

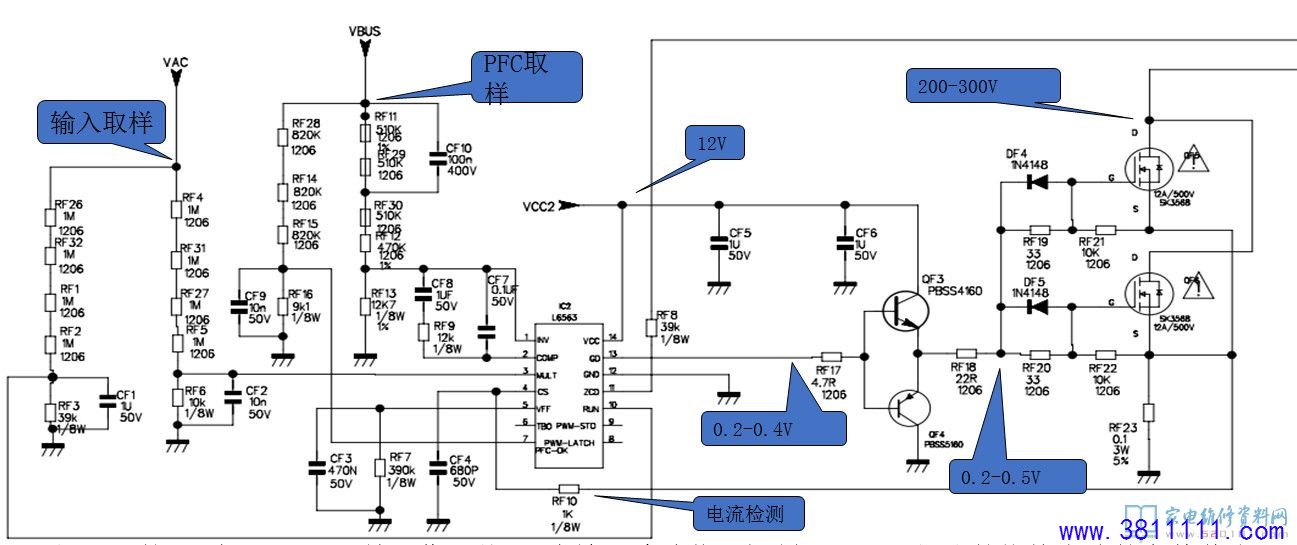

十一、PWL37电源板PFC电路分析

      16V进入IC2的P14脚后,IC2开始工作,从P13脚输出脉冲信号控制QF3、QF4组成的推挽电路的交替截止和导通。当PFC的驱动信号是高电平时,QF3导通、QF4截止,QF5和QF6的G极为高电平,GS两端电位正向偏置,QF5和QF6导通。整流后的市电对L1进行充电,电能转化成磁能储存在L1;当PFC的驱动信号是低电平时,QF3截止、QF4导通,此时在控制QF5、QF6的G极为低电平,此时GS两端电位反向偏置,QF5和QF6截止。使L1储存的磁能释放,经D2整流、C5滤波后输出380V左右电压,输出到PWM电路。

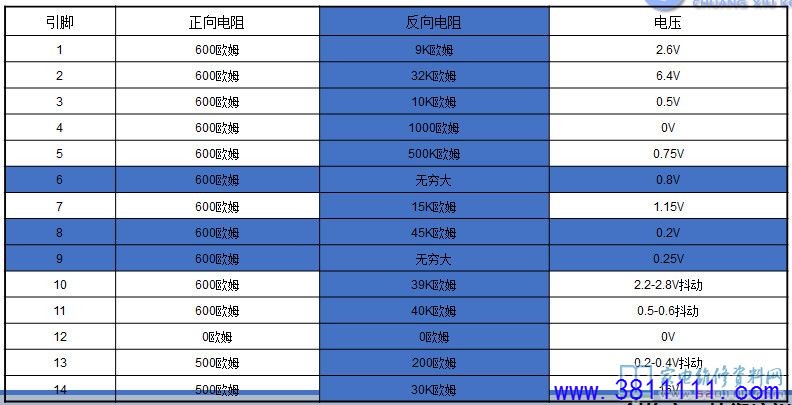

十二、PWL37C电源-IC2(L6563)各个引脚参考电压


十三、PWL37电源板(IC3-L6599)介绍
特性
1.占空比为固定50%,变频控制,半桥谐振拓扑结构。
2.最高工作频率可以到500KHZ(能力)。
3.不同程度的两种过电流保护:频率漂移(间歇式)或锁定关断。
4.专用的PFC控制接口。
5.输入失效锁定保护。
6.非线性的软启动功能。
7.内置600V高压门极驱动并集成一快恢复二极管(为内置运放提供工作电压通路)。
8.轻载时工作在间歇振荡模式。
9.驱动电流:300MA/800MA的推/拉电流。

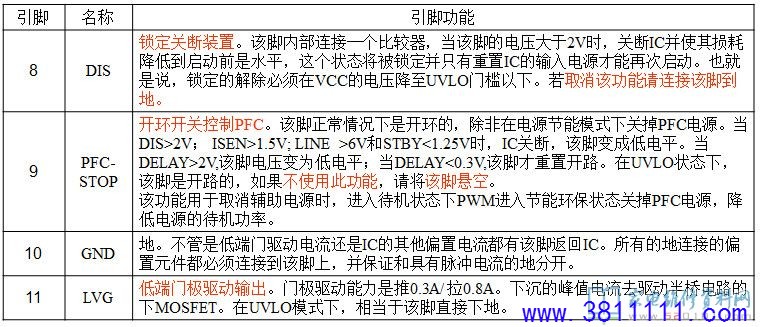

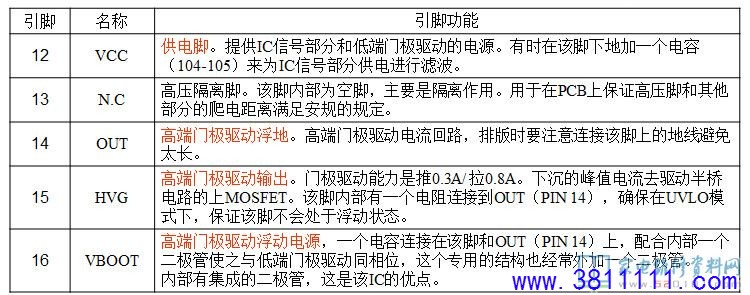

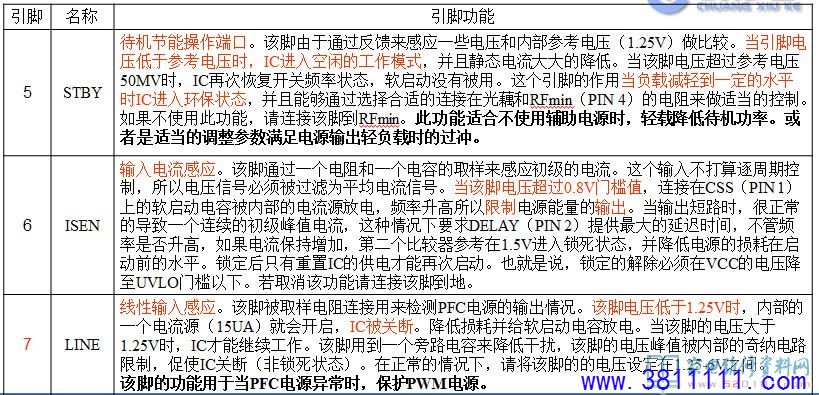

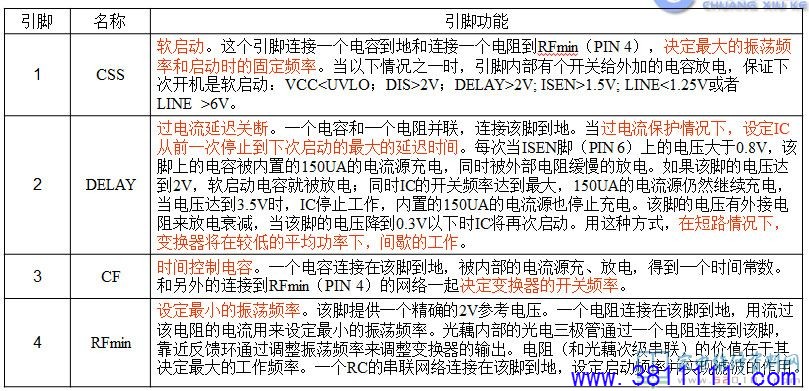

十四、PWL37电源板(IC3-L6599)引脚功能介绍
