空调变压器降压电源电路的工作原理

2021-7-7 18:07| 发布者: 南召修电视| 查看: 57| 评论: 1

摘要: 变压器降压+稳压器电源电路主要由交流滤波电路、变压器、整流滤波电路、线性稳压器电路等组成。下图所示为电源电路的工作原理。1、交流滤波电路交流滤波电路在空调器电源电路中的主要作用是负责过滤掉220V交流电中的 ...

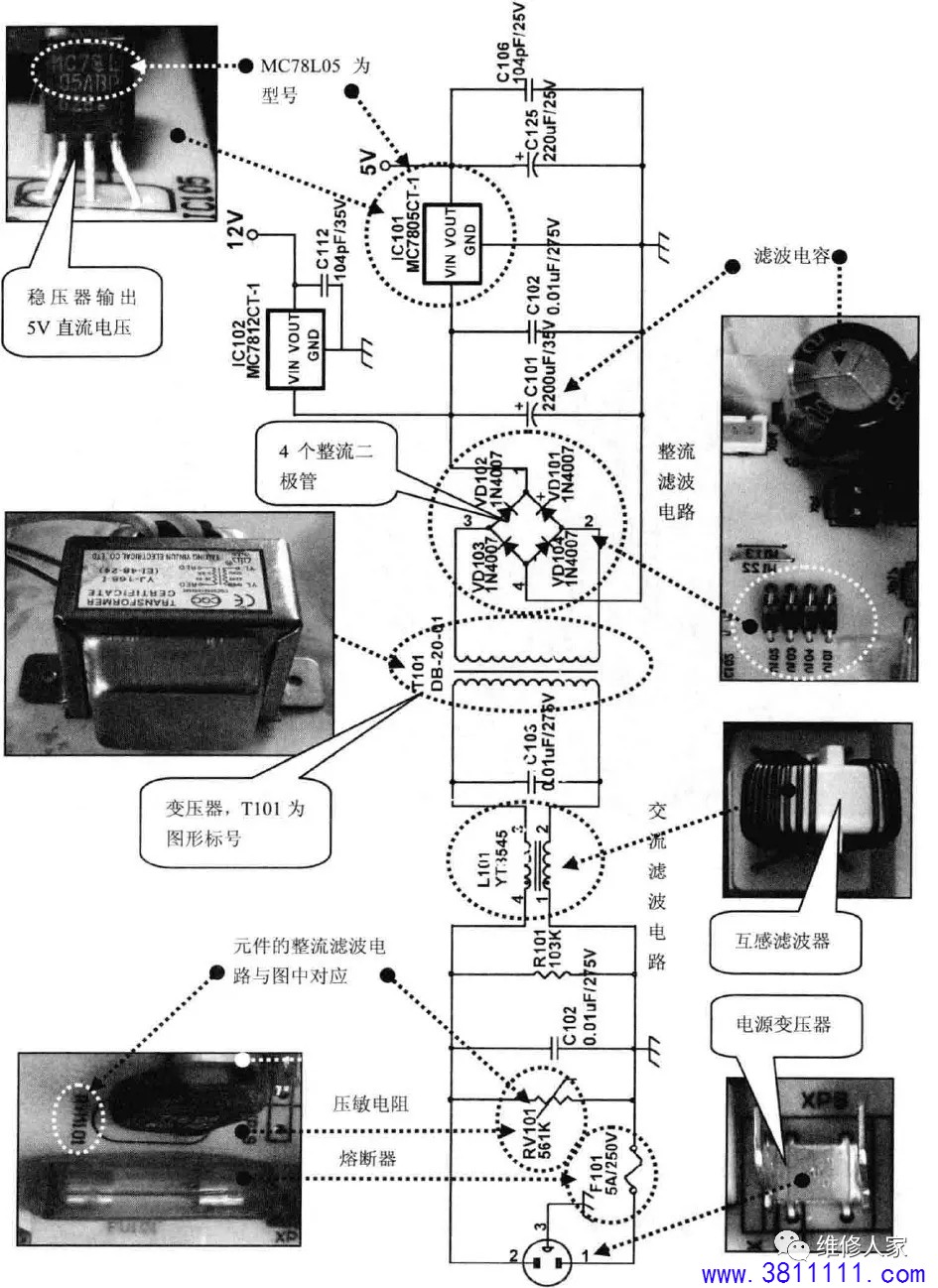

变压器降压+稳压器电源电路主要由交流滤波电路、变压器、整流滤波电路、线性稳压器电路等组成。下图所示为电源电路的工作原理。

1、交流滤波电路

交流滤波电路在空调器电源电路中的主要作用是负责过滤掉220V交流电中的噪声和脉冲干扰,另外交流滤波还起到了过电流保护和过电压保护的作用。

交流电中噪声的产生主要有两种:一种是因为防止绝缘损坏造成设备带电危及人身安全而设置接地线产生的,叫作共态噪声;另一种是交流电源线之间因为电磁力而相互影响产生的噪声,叫作正态噪声。交流滤波电路能够有效地滤除电流中的噪声。

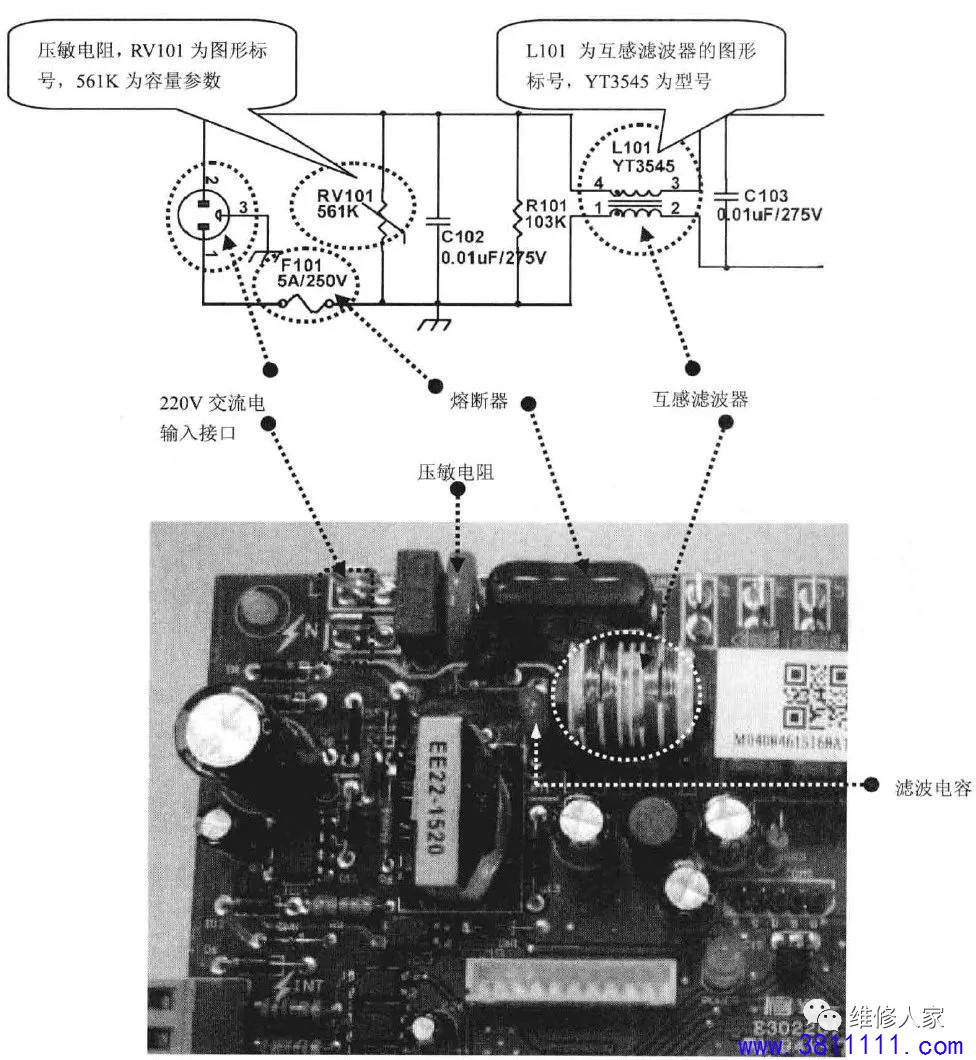

电源电路中的交流滤波电路主要由电源输入接口、熔断器、压敏电阻、滤波电容、互感滤波器等元器件组成,如下图所示。

如果电路在工作过程中,输入的交流电电压过高时,压敏电阻RV101通过的电流突然增大,同时串联的F101熔断器的电流也突然增大。当电流过高时,F101就自动熔断,切断电流,以保护电源电路中的关键元器件。

2、变压器降压及桥式整流滤波电路

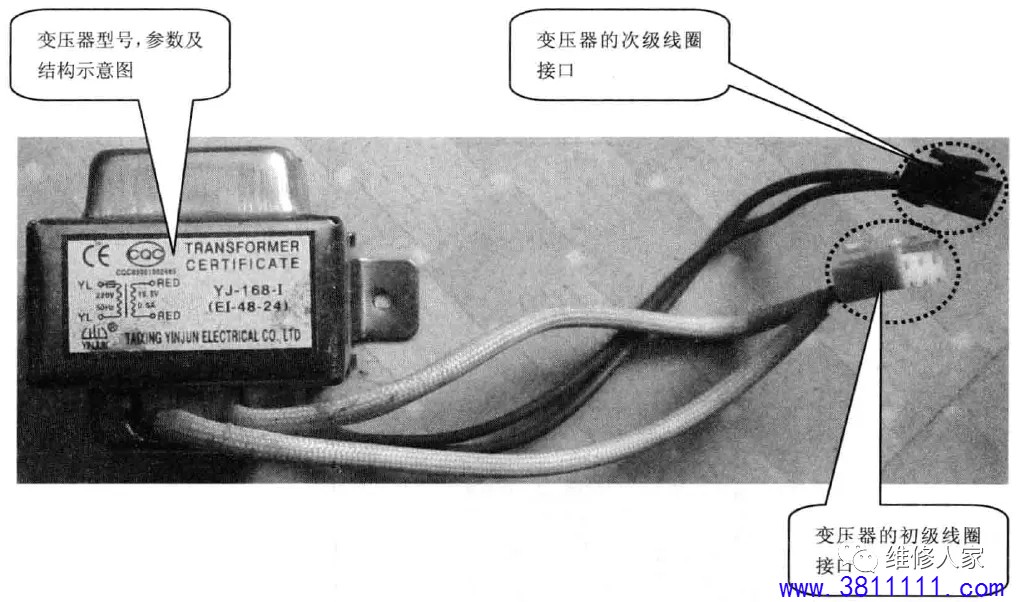

变压器降压电路比较简单,主要由变压器来完成,变压器的主要构造是初级线圈、次级线圈和铁心,它主要是利用电磁感应的原理来改变交流电压的。当交流滤波电路输出的交流电经过变压器变压后,变成35V左右的交流电压。下图所示为电源变压器。

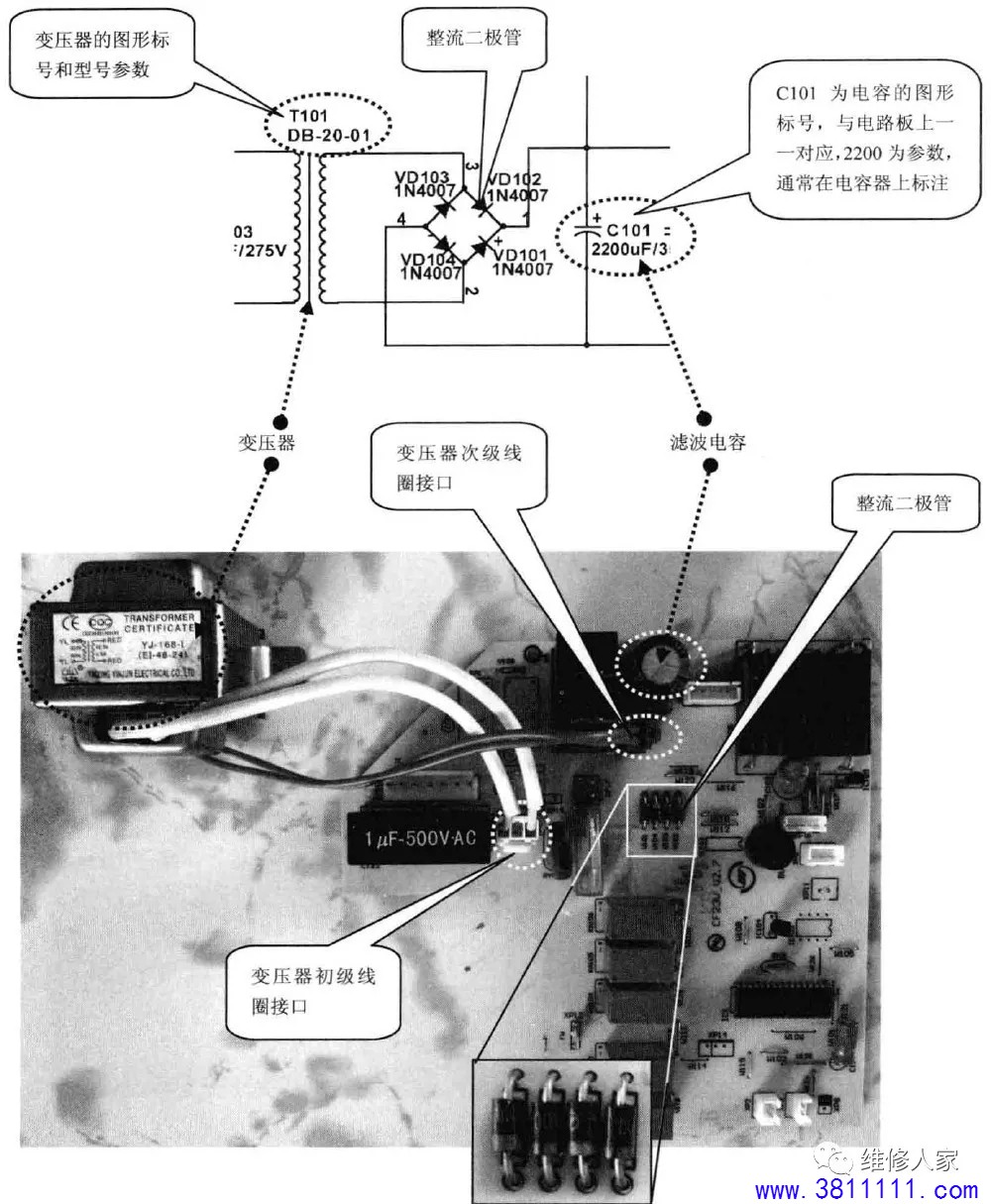

在电源电路中,桥式整流滤波电路的主要作用是将交流滤波电路滤波后的交流电再次进行全波整流,转变为直流电压。桥式整流滤波电路主要由4只二极管(或桥式整流堆)、滤波电容等组成。下图所示为桥式整流滤波电路。

在图中,桥式整流滤波电路中釆用了4只整流二极管,而在有些电路中,为屏蔽干扰,则采用桥式整流堆,其实就是将4只整流二极管封装在桥式整流堆中。

变压器降压及桥式整流滤波电路的工作原理如下:

下图中,变压器T101将220V交流电压经过变压后输出15V的交流电压,接着经过VD101、VD102、VD103、VD104等组成的桥式整流器整流,再经过滤波电容C101滤波后,输出22V的直流电压,最后输出给线性稳压器电路中的其他电路。

3、线性稳压器电路

线性稳压器电路的功能主要是将桥式整流后的直流电压,经过线性稳压器稳压后,输出需要的12V和5V等稳定的直流电压。

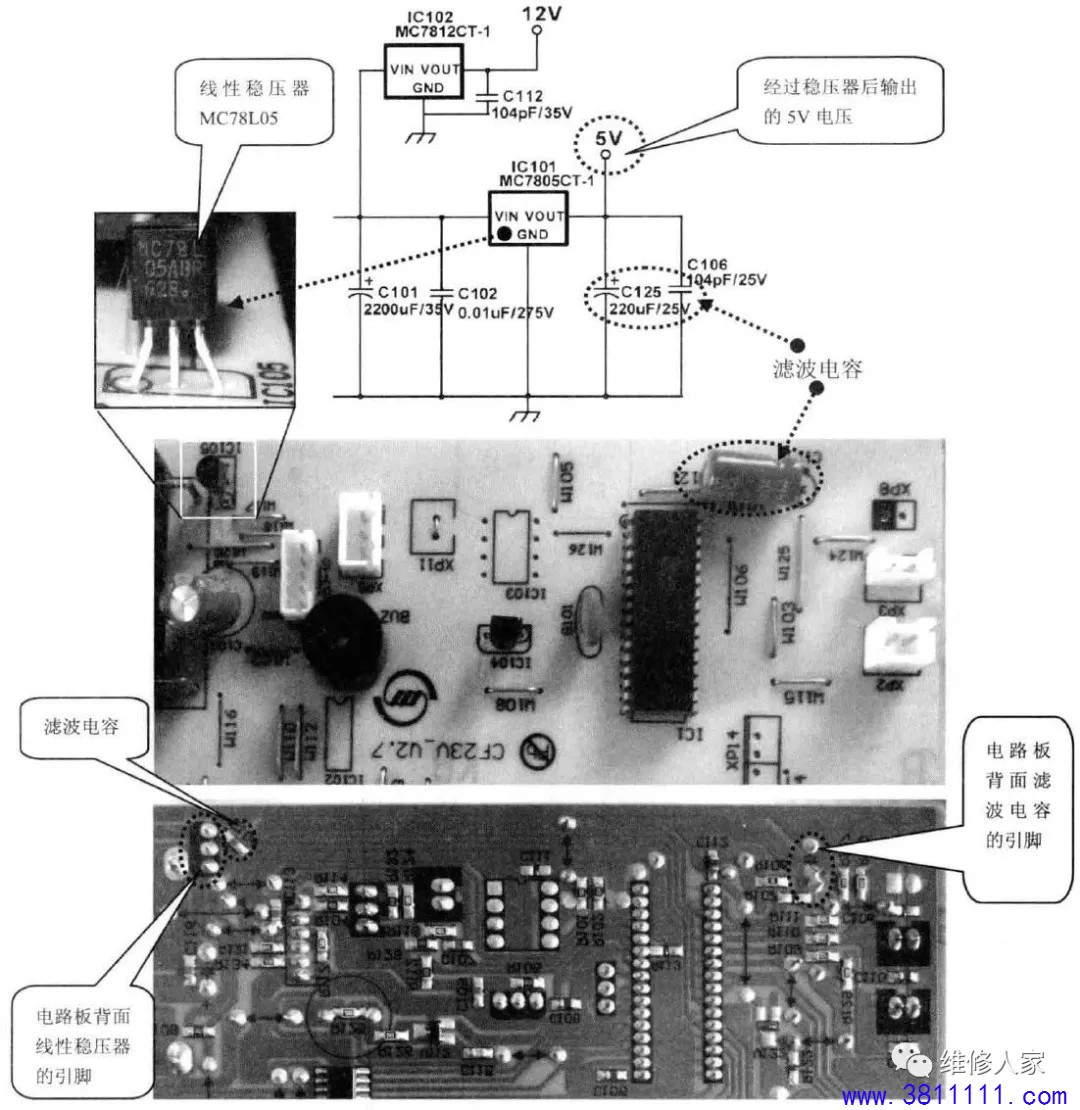

线性稳压器电路一般由线性稳压器、滤波电容等组成。下图所示为线性稳压器电路原理图。

当电路开始工作后,桥式整流滤波电路输岀的22V直流电压,经过三端稳压器IC102 稳压,电容C112滤波后,获得12V直流电压,为继电器、步进电动机等供电。同时,桥式整流滤波电路输岀的22V直流电压,经过三端稳压器IC101稳压,滤波电容C125、C106滤波后,输出5V直流电压,为微处理器、操作键电路、显示电路等供电。
