空调的开关电源原理电路图及维修方法

2021-7-4 15:08| 发布者: 南召修电视| 查看: 65| 评论: 1

摘要: 一、空调电源电路种类目前空调器釆用的电源电路主要有两种:一种是变压器降压+线性稳压器电源电路形式; 另一种是开关稳压电源电路形式。1、变压器降压+线性稳压器电源电路变压器降压+线性稳压器电源电路主要由交流滤 ...
一、空调电源电路种类
目前空调器釆用的电源电路主要有两种:一种是变压器降压+线性稳压器电源电路形式; 另一种是开关稳压电源电路形式。
1、变压器降压+线性稳压器电源电路

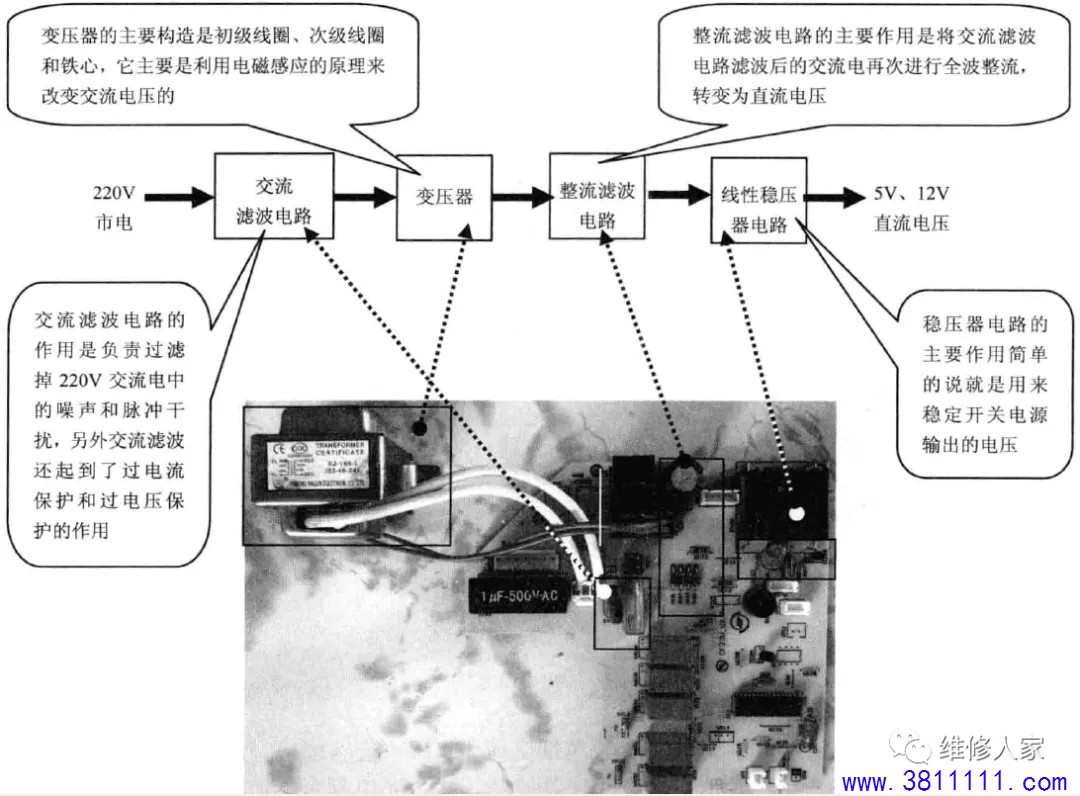

变压器降压+线性稳压器电源电路主要由交流滤波电路、变压器、整流滤波电路、线性 稳压器电路等组成。下图所示为变压器降压+线性稳压器电源电路结构图。

2、开关稳压电源电路

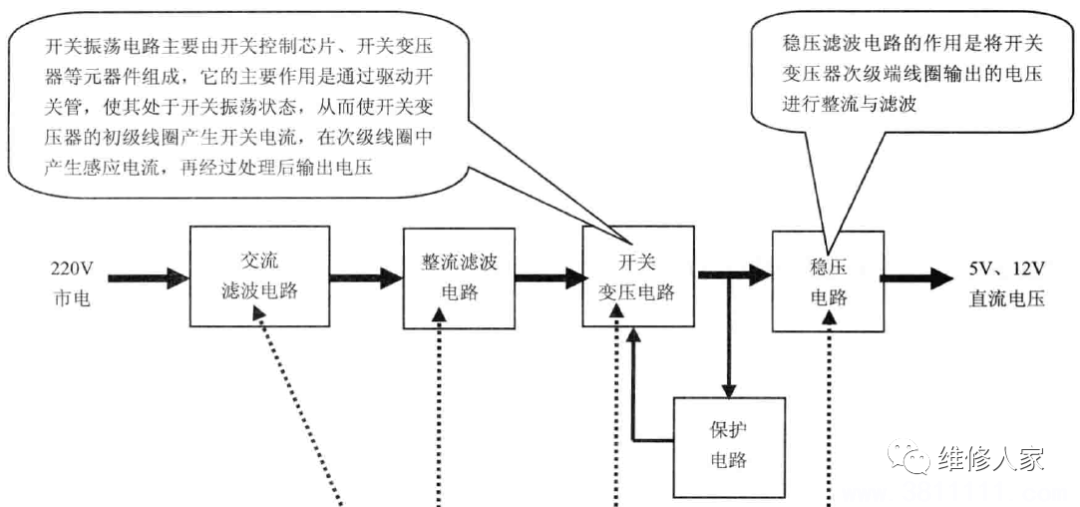

开关稳压电源电路主要由交流滤波电路、整流滤波电路、开关变压电路、线性稳压器电路、保护电路等组成。下图为开关稳压器电路结构图。

二、空调器电源电路的组成结构

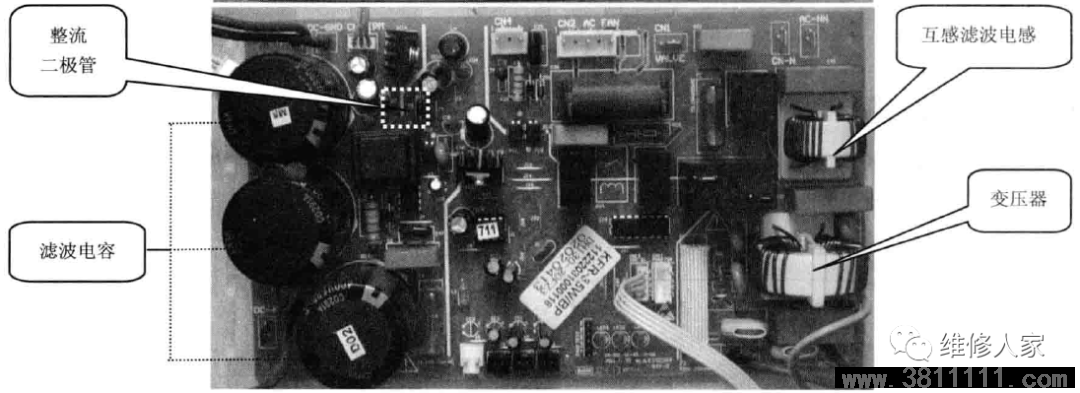

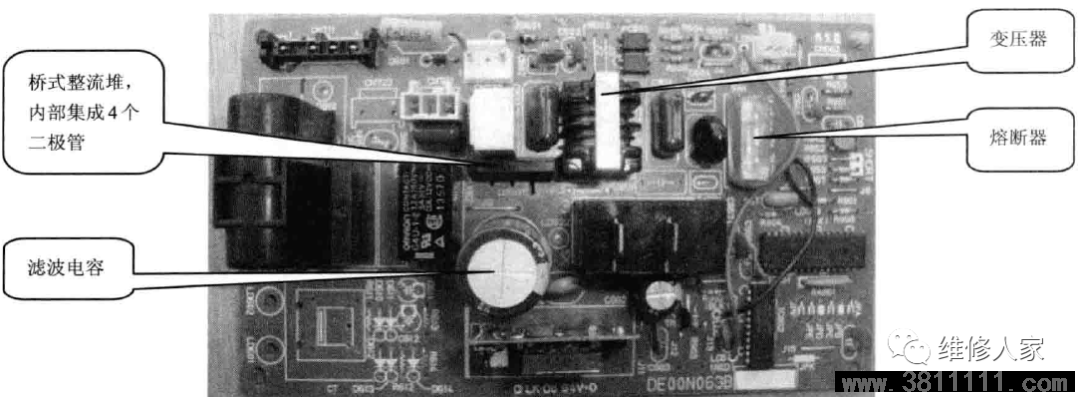

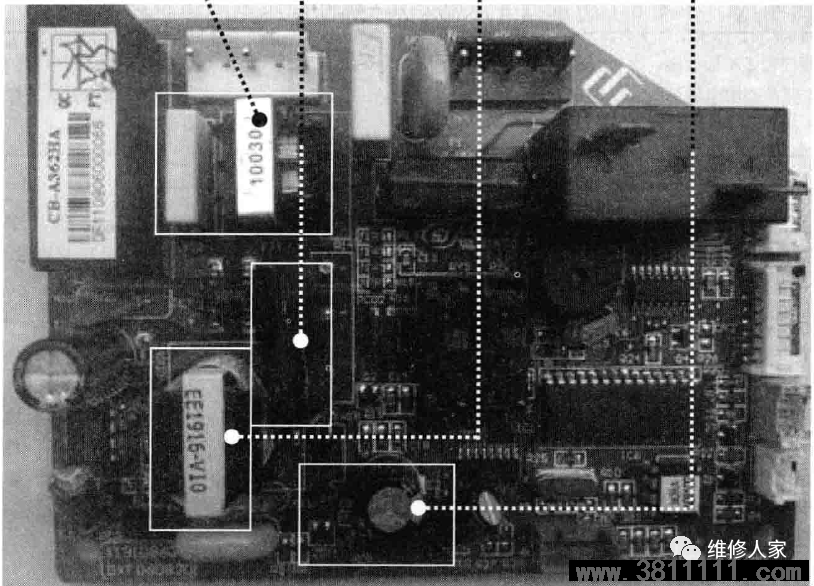

在空调器电源电路中,主要的元器件包括交流电220V输入接口、熔断器、滤波电容、 互感滤波器、整流二极管、桥式整流堆、开关控制芯片、光电耦合器、开关变压器、稳压二 极管等。如图所示为开关电源电路主要元器件。

1、熔断器

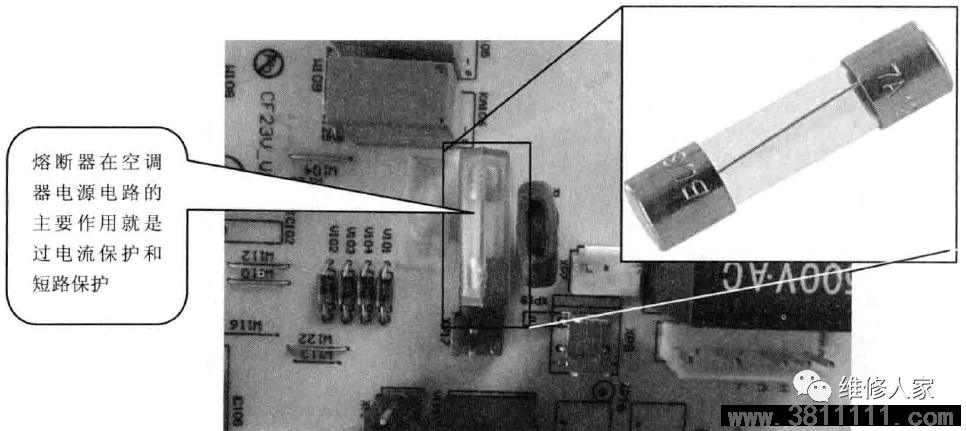

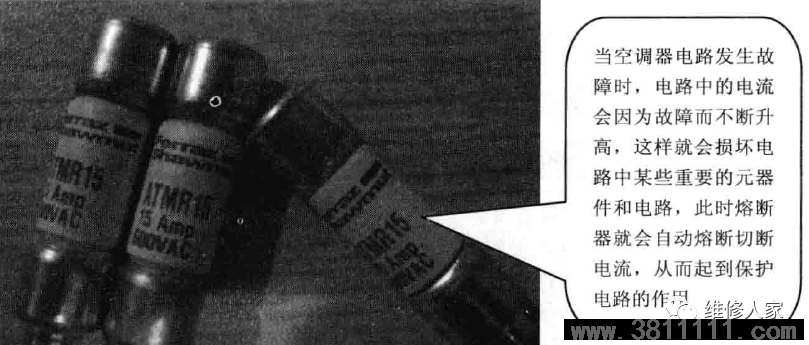

熔断器又称熔丝,可以称之为电源电路中的保险丝。熔断器在空调器电源电路的主要作用就是过电流保护和短路保护。如下图所示为电路中常见的熔断器。

2、压敏电阻

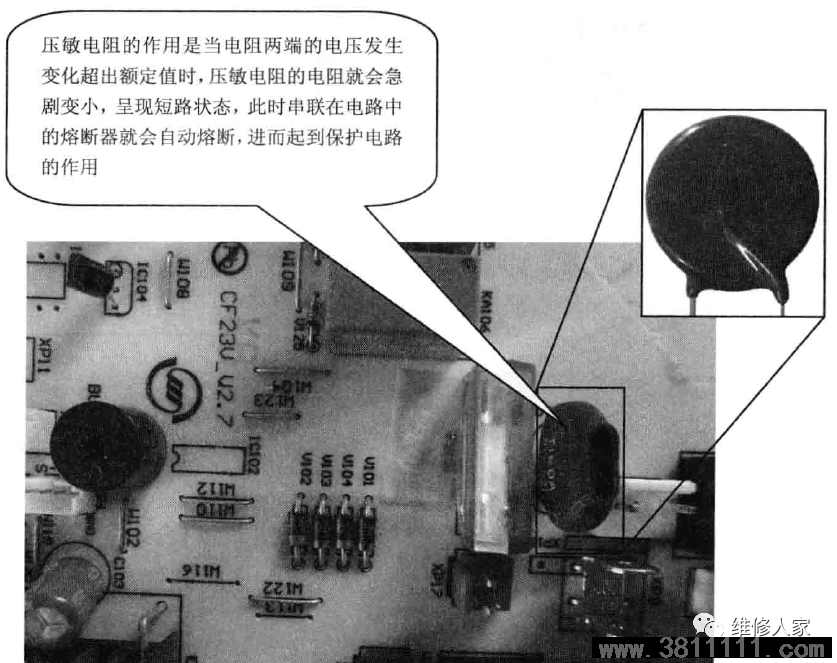

压敏电阻通常被并联在电源电路中,它的作用就是当电阻两端的电压发生变化超出额定值时,压敏电阻的电阻就会急剧变小,呈现短路状态,此时串联在电路中的熔断器就会自动熔断,进而起到保护电路的作用。如图所示为电路中的压敏电阻。

3、高频滤波电容

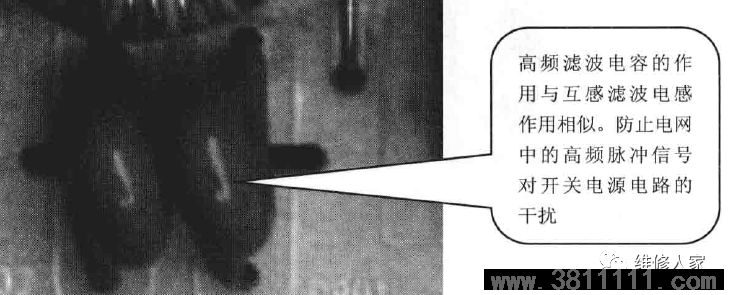

高频滤波电容的作用与互感滤波电感作用相似。防止电网中的高频脉冲信号对开关电源电路的干扰。

4、互感滤波电感

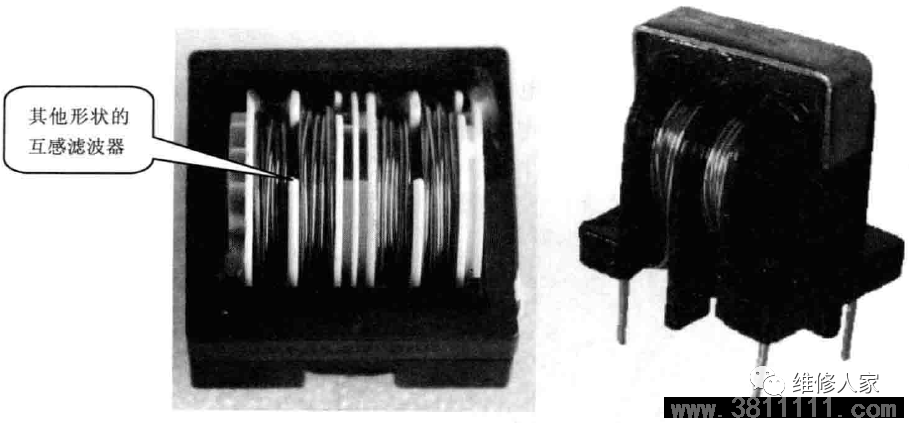

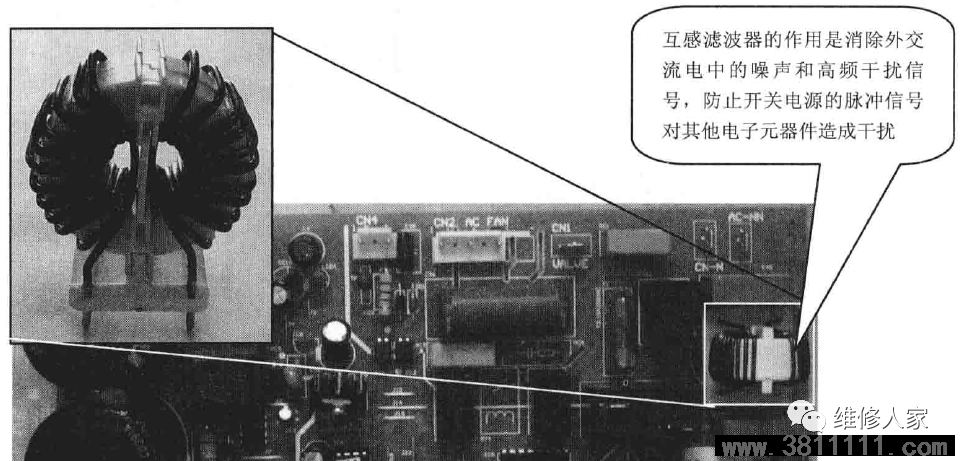

电源电路中的互感滤波电感如下图所示。

5、桥式整流堆

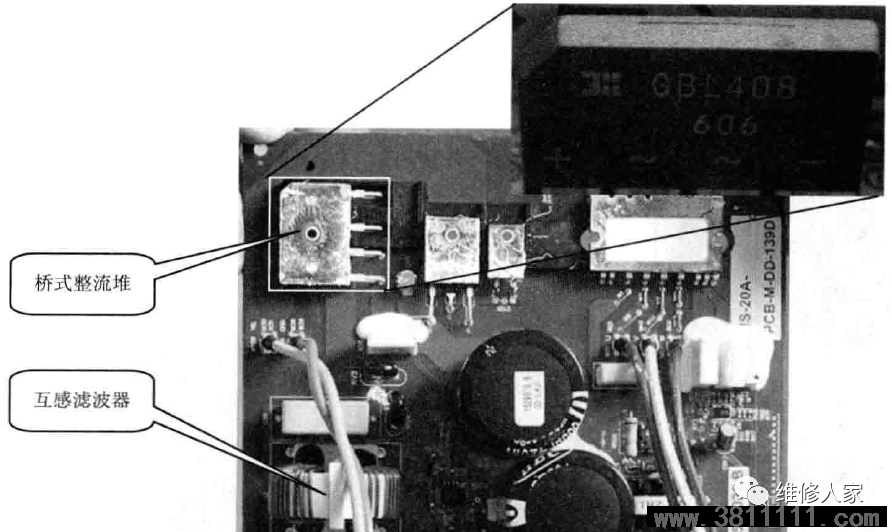

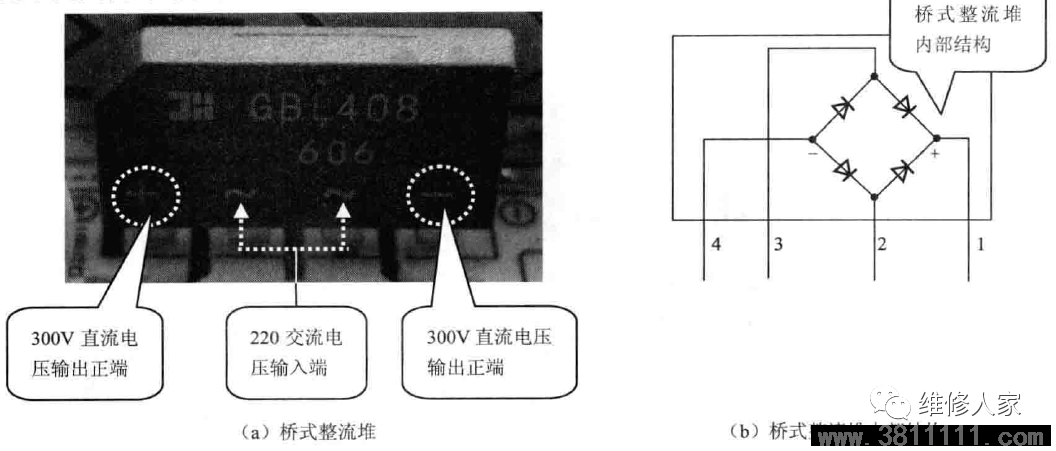

在电源电路中桥式整流堆的作用是将220V电压整流为+300V的直流电压。下图所示为桥式整流堆。

6、大容量滤波电容

大容量滤波电容在电源电路中的作用主要是对300V或24V直流电压进行滤波,使其变的平滑稳定。如图所示为滤波电容。

7、开关变压器

开关变压器的主要构造是由初级线圈,次级线图及铁蕊组成,它主要是利用电磁感应原理来改变交流电压的。

8、开关控制芯片

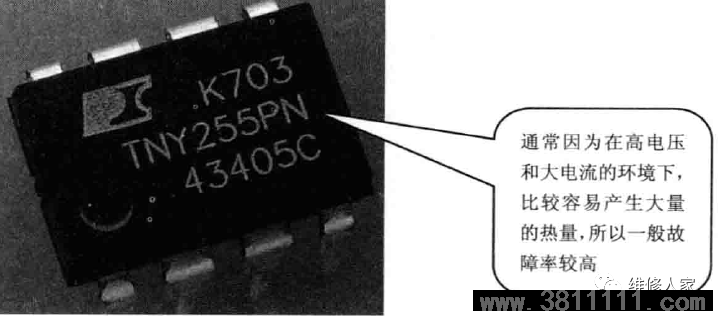

在开关电源电路中,开关控制的作用是将直流电转变为脉冲电流,它内部的开关管与开关变压器一起构成一个自激式的间歇振荡器。下图所示为开关控制芯片。

9、光电耦合器

光电耦合器是以光为媒介传输电信号的一种电一光一电转换器件,它由发光源和受光器两部分组成。光电耦合器的主要作用是将电源输岀电压的误差反馈到开关控制器芯片上。

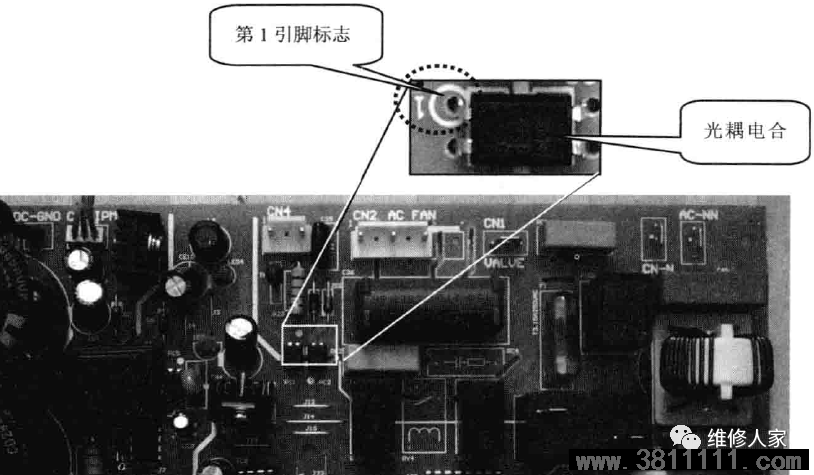

光电耦合器对输入、输出电信号有良好的隔离作用,所以,它在各种电路中得到广泛的应用。在空调器电源电路中被最广泛地应用于电源电路、通信电路、检测电路等电路中。下图所示为光电耦合器及内部结构图。
