一台ANAM S9A卫星接收机,开机无任何反应的维修过程

2021-6-29 10:49| 发布者: 南召修电视| 查看: 43| 评论: 0

摘要: 故障现象:接修一台ANAM S9A卫星接收机,开机无任何反应。拆机测量:电源板送往主板的电压仅为3.93V,而正常电压为12V。断开主板测量还是如此,说明电源板有故障。拆下电源板检查,发现误差取样芯片TL431(U4)已更换 ...
故障现象:接修一台ANAM S9A卫星接收机,开机无任何反应。
拆机测量:电源板送往主板的电压仅为3.93V,而正常电压为12V。断开主板测量还是如此,说明电源板有故障。拆下电源板检查,发现误差取样芯片TL431(U4)已更换过,并且引脚装反。更换U4后试机,输出电压为5.95V,代换光耦PC817(U1)后输出电压变成8.48V,但仍不开机。

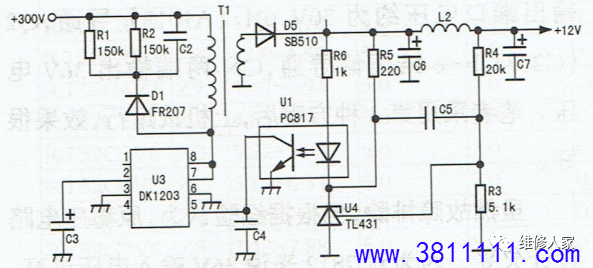

检修分析:该机电源以小功率离线式开关电源控制芯片DK1203为核心组成,外围电路简洁,如下图所示。

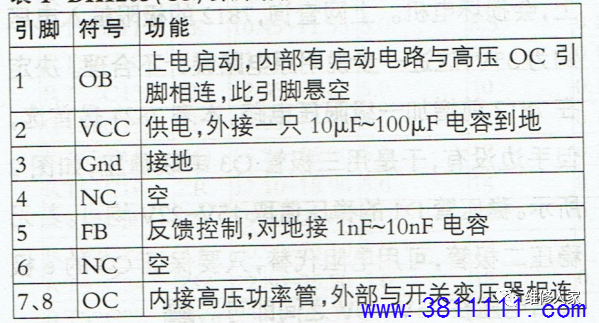

DK1203(U3)引脚功能见下表:

影响输出电压的主要是U3⑤脚,可是TL431 和PC817均已换新,会不会是C4漏电呢?拆掉C4试机,故障依旧,怀疑U3损坏。在准备更换 U3时,发现取样电阻R3和R4下面有固定胶,除 去固定胶后试机,12V电压正常。
本以为大功造成,没想到接上主板后还是无 任何反应。测量主板上5( 1117-1.8)输出端电压 约为0V,其输入端电压也不足IV,看来主板供电 有问题。该机主板供电系统如下:U3(S42BBB)和 L1组成的DC/DC电路,将12V转换为5V;U9 (S10DEA )和L4组成的DC/DC电路,将5V转换 为3.3V,为主芯片3329和高频调谐芯片等供电; U1将3.3V转换成1.8V,为DDK芯片供电;U8 和L5组成的DC/DC电路,将3.3V转换为1.2V, 为芯片内核供电。

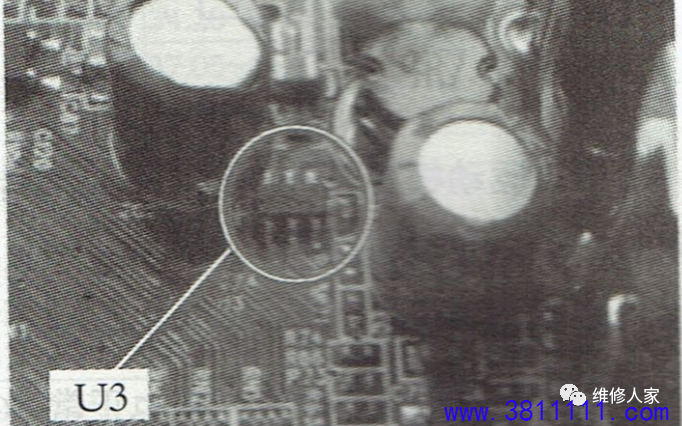

故障处理:测量发现,5V电压不正常,从而导致其他各路电压均不正常。查资料得知U3的实际型号为ST13472,测其①脚输入电压为12V,⑤脚使能端为高电平,其他引脚电压均为0V,估计U3已损坏。从废板上找来同型号元件换上,如上图所示。通电试机,故障排除。
