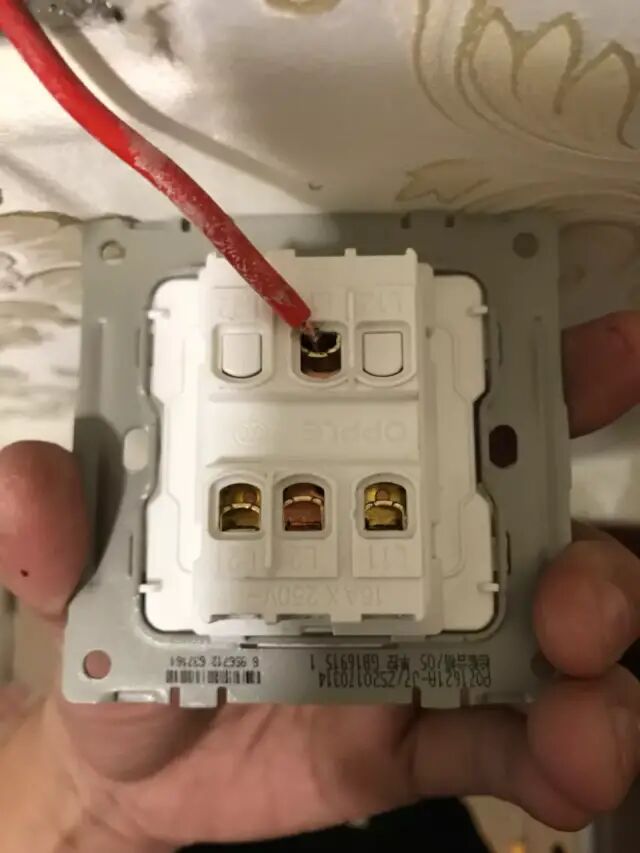

有粉丝朋友问,这种开关怎么接线?然后给了个图片 由于图片只有背面、没有正面,那么这个开关有两种可能:

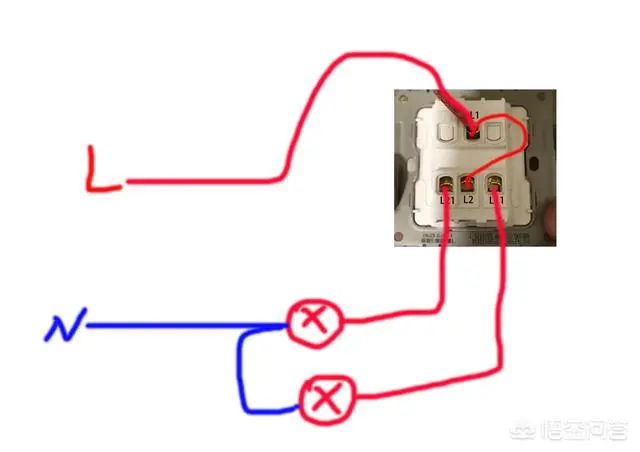

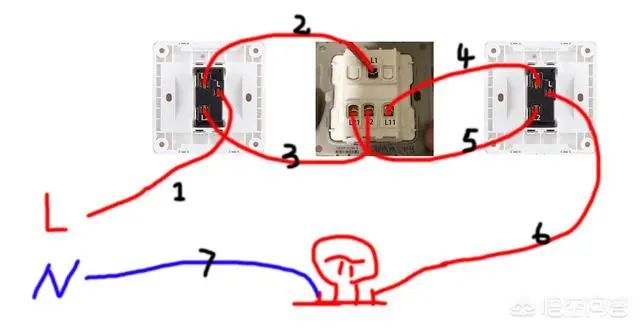

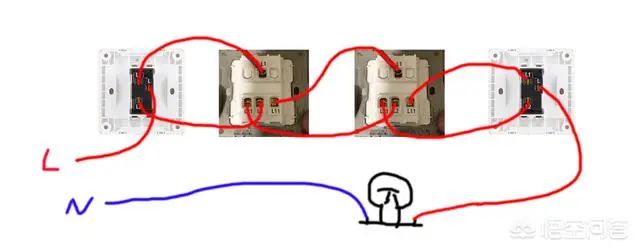

解释一下:多控开关:它能在多个地方控制一盏灯,当然它还需要跟其他开关配合使用。 先说多控开关接线 用法一: 两个双联开关+一个多控开关 = 三个位置控制一盏灯 接线如图所示: 注意:电线1必须接双联开关的公共端;电线2、3必须接接多控开关的L1、L2或者L11、L21;电线6必须双联开关的公共端。 用法二:两个双联开关+两个多控开关 = 四个位置控制一盏灯 接线如图所示: 接线需要注意的地方与前面类似 用法三:两个双联开关+三个多控开关 = 五个位置控制一盏灯 接线方法类似,我就不画图了... 再说双开单控接线 来源:广优教育电工专业... |
